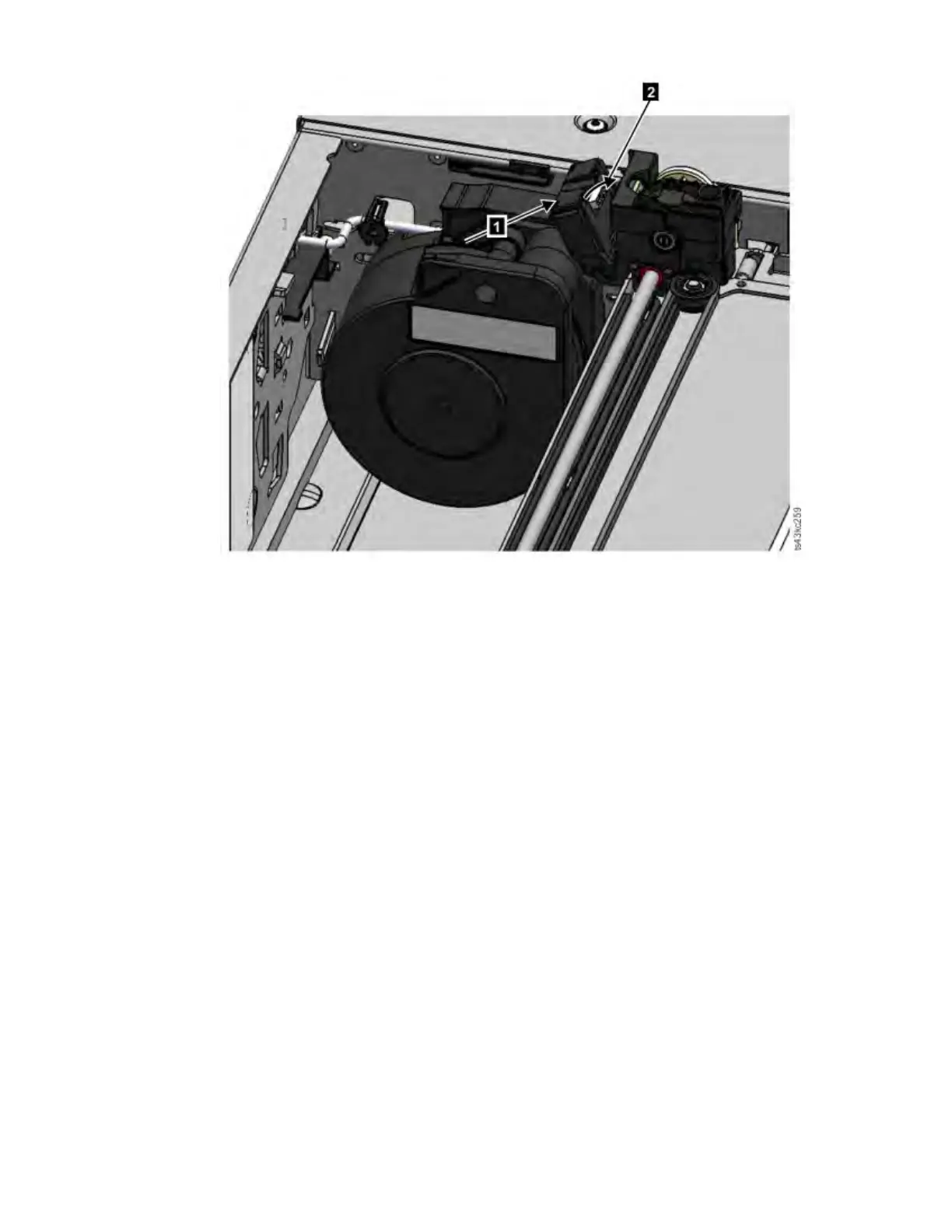

图 86: 安装电缆盘电缆

6. 解锁存取器。存取器应该顺利掉落。如果没有，请检查齿轮是否对齐。

7. 在存取器到达底部之前，锁定机器人装置。站在模块正面，依次按照向左、远离自己和向右的方向移动

蓝色拉杆。

提示: 如果电缆盘电缆端掉入模块中，请解锁存取器，从模块中将其取出，将电缆盘电缆端恢复到托架

中，将存取器恢复到它之前位于模块中的位置，重新锁住存取器，然后重复上述过程。

在安装存取器和电缆盘装置后

1. 将盒带箱重新推入模块中，直到锁定到位。

2. 如果之前卸下了基本模块的顶盖，请更换顶盖。

3. 将模块滑入机架中。

4. 如果不存在相邻模块，拧紧前部螺钉。

5. 如果存在相邻模块

a. 将对齐装置设定到锁定位置。如果遇到阻力，调整上方模块，使对齐装置中的引脚移入下方模块的孔

中。

b. 当对齐装置位于锁定位置时，拧紧模块上的前部螺钉

c. 重新连接扩展互连电缆。

6. 将以太网、SAS 和光纤通道电缆重新连接到基本模块。

7. 将电源线重新连接到基本模块。

8. 将故障存取器和电缆盘装置打包以退回给服务供应商。

打开磁带库电源

1. 按住基本模块上位于操作员面板下方的 Power 5 秒，打开磁带库。

2. 此时绿灯点亮。

IBM Condential

第 6 章升级和维护151
