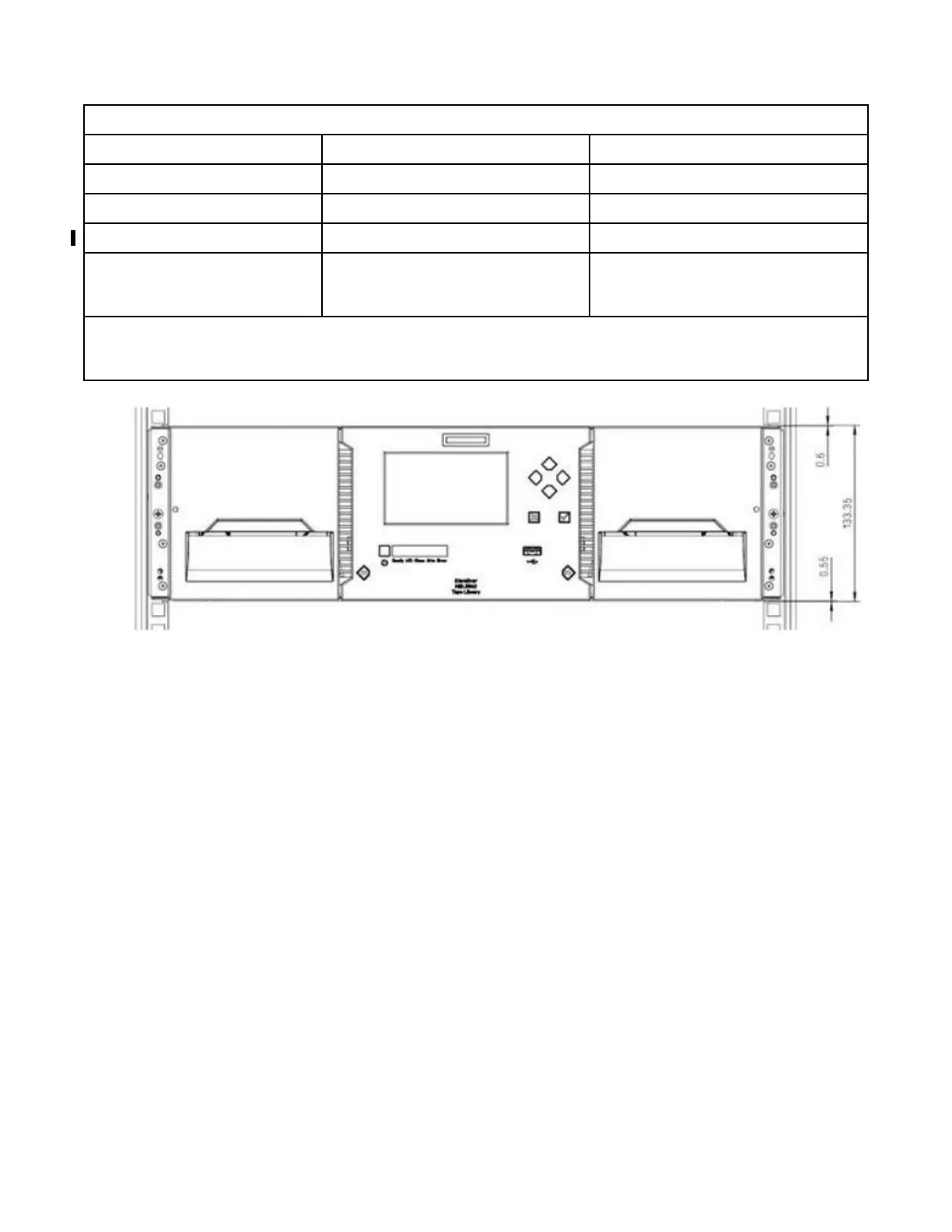

物理规格

表 23: 物理规格

特征仅产品打包后

高度 133 毫米（5.23 英寸） 330 毫米

宽度 480 毫米（18.89 英寸）

635 毫米

长度 880 毫米（34.6 英寸）

1168 毫米

重量

基本模块：20 千克

扩展模块：13 千克

基本模块：25 千克

扩展模块：19 千克

包含机架导轨的前盖，留出盒带箱的开口间隙。

从挡板前部到插入的磁带机滑轨上风扇的后部。

图 22: 前挡板高度

IBM Condential

32IBM TS4300 Tape Library 机器类型 3555：用户指南

内容5
2
请先阅读本节3
- 访问在线技术支持3
- 联系 IBM 技术支持人员3
- 注册我的通知3
- 反馈3
更改摘要4
插图清单10
表格清单16
安全和环境声明19
- 危险和警告声明19
- 可能的安全危险23
- I 类激光产品23
- 进行环境适应处理23
- 执行安全检查过程23
- 机架安全24
- 电源线26
前言27
第 1 章概述29
- 简介29
- 结构和受支持的磁带库配置30
- 用户界面37
- 受支持的磁带机37
- 磁带机功能部件44
- 受支持的盒式磁带47
- 磁带库功能49
- 主机连接53
- 网络连接53
第 2 章规划55
- 操作环境规范55
- 盒式磁带的环境规范和装运规范57
- 气体和微粒暴露台58
- 进行环境适应处理58
- 磁带库布局和位置要求58
- 电源线64
- 网络要求68
- HBA 需求69
- 可选功能部件70
第 3 章安装72
- 打开基本模块和扩展模块的包装73
- 识别磁带库模块组件74
- 安装桌面模块74
- 取出基本模块内部的泡沫75
- 准备顶部和底部模块77
- 在机架中安装模块80
- 对齐和连接模块84
- 安装磁带机87
- 连接电缆88
- 打开磁带库电源90
- 初始设置过程90
- 初始配置和定制91
- 为盒式磁带贴标签和装入盒式磁带92
- 验证安装94
- 高级磁带库配置94
  - 概述94
  - 磁带库分区95
- 验证主机连接96
第 4 章管理97
- 磁带保修信息97
- 盒带质量和维护97
- 管理 GUI98
- 操作员面板100
- 查找管理功能102
第 5 章故障诊断112
- 更换驱动器之前的 READ 和 FOLLOW112
- 了解故障指示器113
- 查找故障组件并解决问题115
- 使用单元标识 (UID) 指示灯查找发生故障的组件116
- 识别发生故障的电源118
- 库元素编号详细信息119
- 运行磁带库测试123
- 故障诊断指南123
- 致电前核对表129
- 联系 IBM 技术支持130
- 诊断信息130
第 6 章升级和维护160
- 磁带库的内部视图160
- 添加、卸下或更换磁带机161
- 添加或更换基本模块或扩展模块164
- 添加、卸下或更换电源169
- 更换基本或扩展控制器卡171
- 安装、卸下或更换存取器和电缆盘装置174
  - 将存取器恢复到基本模块180
- 卸下或更换电缆盘装置181
- 卸下或更换盒带箱185
- 移动磁带库模块186
附录 A: 通用磁带库功能部件的最低固件级别188
附录 B: 安全性189
- TLS 支持189
附录 C: 开始使用 SSL 证书190
- 使用 OpenSSL190
- 安装 OpenSSL190
- 配置 OpenSSL190
- 运行 OpenSSL190
- 生成专用密钥191
- 生成证书签名请求191
- 生成自签名证书192
- 创建证书包192
- 将证书包上载到磁带库192
- 高级命令示例192
附录 D: 磁带库配置表单193
- 磁带库信息193
- 模块和磁带机信息195
- 逻辑磁带库信息195
- 用户帐户信息197
附录 E: 管理 GUI 功能和角色198
附录 F: LTO 介质204
- 数据盒带204
- WORM（写一次读多次）盒带207
- 清洁盒带208
- Cartridge memory chip (LTO-CM)209
- 条形码标签209
  - 条形码标签的准则211
- 写保护开关211
- 操作盒带211
- Repositioning or reattaching a leader pin215
  - Repositioning a leader pin215
  - Reattaching a leader pin217
- 盒式磁带的环境规范和装运规范220
- Disposing of tape cartridges221
附录 G: REST API for scalable tape libraries222
附录 H: Replacement parts223
附录 I: Manual cartridge removal procedure226
- Recommended tools226
- Before you begin226
- Beginning procedure227
  - Removing the drive brick from the sled227
  - Removing the drive cover228
- Full height drive: Tape spooled off supply reel230
  - Half height drive: Tape spooled off supply reel231
- Full height drive: Tape pulled from or broken near leader pin233
  - Half height drive: Tape pulled from or broken near leader pin235
- Full height drive: Tape broken in mid-tape236
  - Half height drive: Tape broken in mid-tape237
- Full height drive: Tape tangled along tape path238
  - Half height drive: Tape tangled along tape path241
- Full height drive: No apparent failure or damage to tape242
  - Half height drive: No apparent failure or damage to tape245
- Ending procedure248
附录 J: 辅助功能选项249
声明250
- 商标251
- 产品文档的条款和条件252
- 通用性声明253
- 电磁兼容性声明253
- 安全和环境声明256
词汇表265
索引284
- Special Characters284
- C287
- D287
- E287
- H287
- I287
- K287
- L287
- M287
- R287
- S287
- T287
- U287
- W287
