基本模块具有可卸下的顶盖和底盖。
在基本模块上方安装扩展模块
如果要在基本模块上方安装一个或多个扩展模块，请将基本模块的顶盖移到磁带库最上方安装的扩展模块。
要将磁带库顶盖板从基本模块移到扩展模块
1. 从基本模块卸下磁带库顶盖板。 请参阅第 45 页的『打开基本模块和扩展模块的包装』中的步骤 5。
2. 将该顶盖安装到磁带库最上方安装的扩展模块。
a. 将扩展模块放置于工作台上。
b. 将顶盖前部抬起约 12 厘米，让顶盖后部与开口后端的扩展模块支点咬合。
c. 放下顶盖前部，直到两端的滑锁咬合为止。

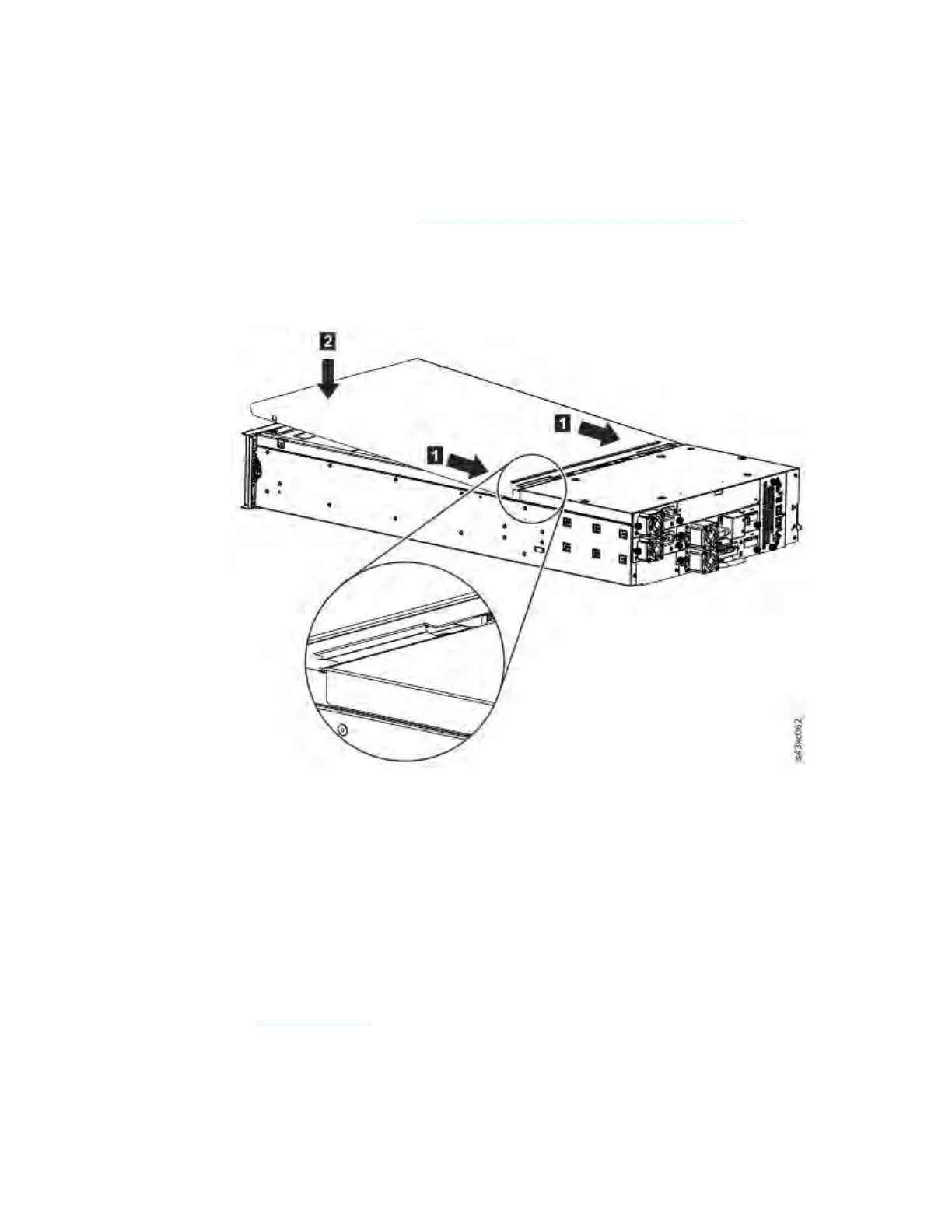

图 32: 放下顶盖前部
在基本模块下方安装扩展模块
如果要在基本模块下方安装一个或多个扩展模块，请将基本模块的底盖移到磁带库最下方安装的扩展模块
要将磁带库底盖板从基本模块移到扩展模块
1. 从基本模块卸下磁带库底盖板。
a. 将基本模块放置于工作台上。
b. 将单元前端抬起约 16 厘米（以单元后部作为旋转边缘）。
c. 用一只手托住底盖。 将小型平头螺丝刀或梅花型螺丝刀插入该孔，向左横向滑动约 4 毫米以解锁弹簧
锁。 请参阅 第 51 页的图 33。
要点: 完成该步骤时，请勿将模块倒置。
