6 ExplodEd drawings

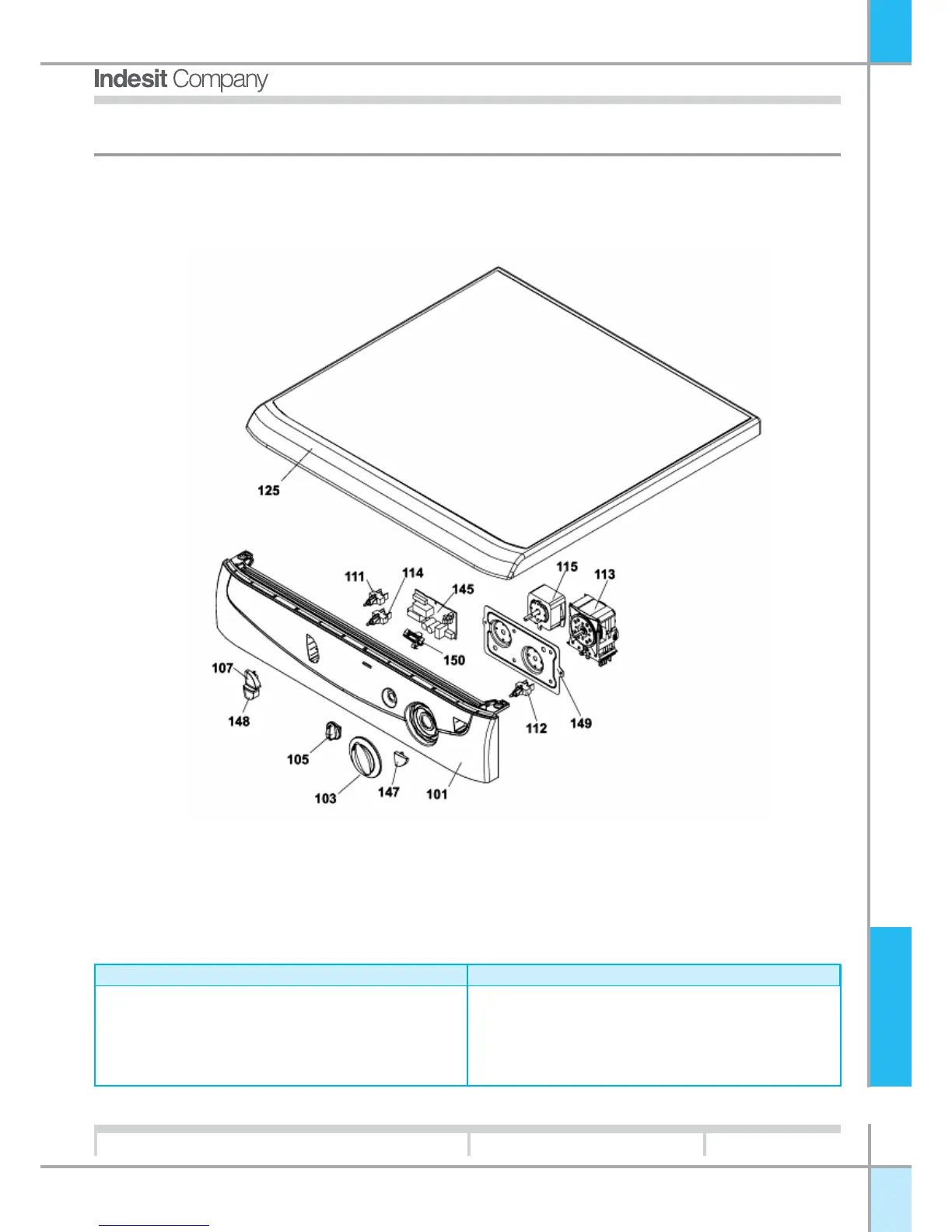

6. EXPLODED DRAWINGS
Ref. Description
Ref. Description
0 LVB CONNECTION KIT - VENTED DRYERS
101 AS60VEX CONTROL PANEL
103 AS60VEX TIMER KNOB
105 AS60VEX DELAY KNOB
107 AS60VEX BUTTON
111 HEAT SWITCH
112 START SWITCH
113 TIMER
114 BUZZER SWITCH
115 POTENTIOMETER
125 AS60VEX TOP
145 AS60VEX PCB
147 AS60VEX START BUTTON
148 AS60VEX BUTTON
149 TIMER MOUNTING PLATE
150 AS60VEX LIGHT GUIDE
PRG$69(;SDJH
*'$(7DYROH
AS60VEX
Service Manual
Yate Production Dryers
Edition
2006.09.21
