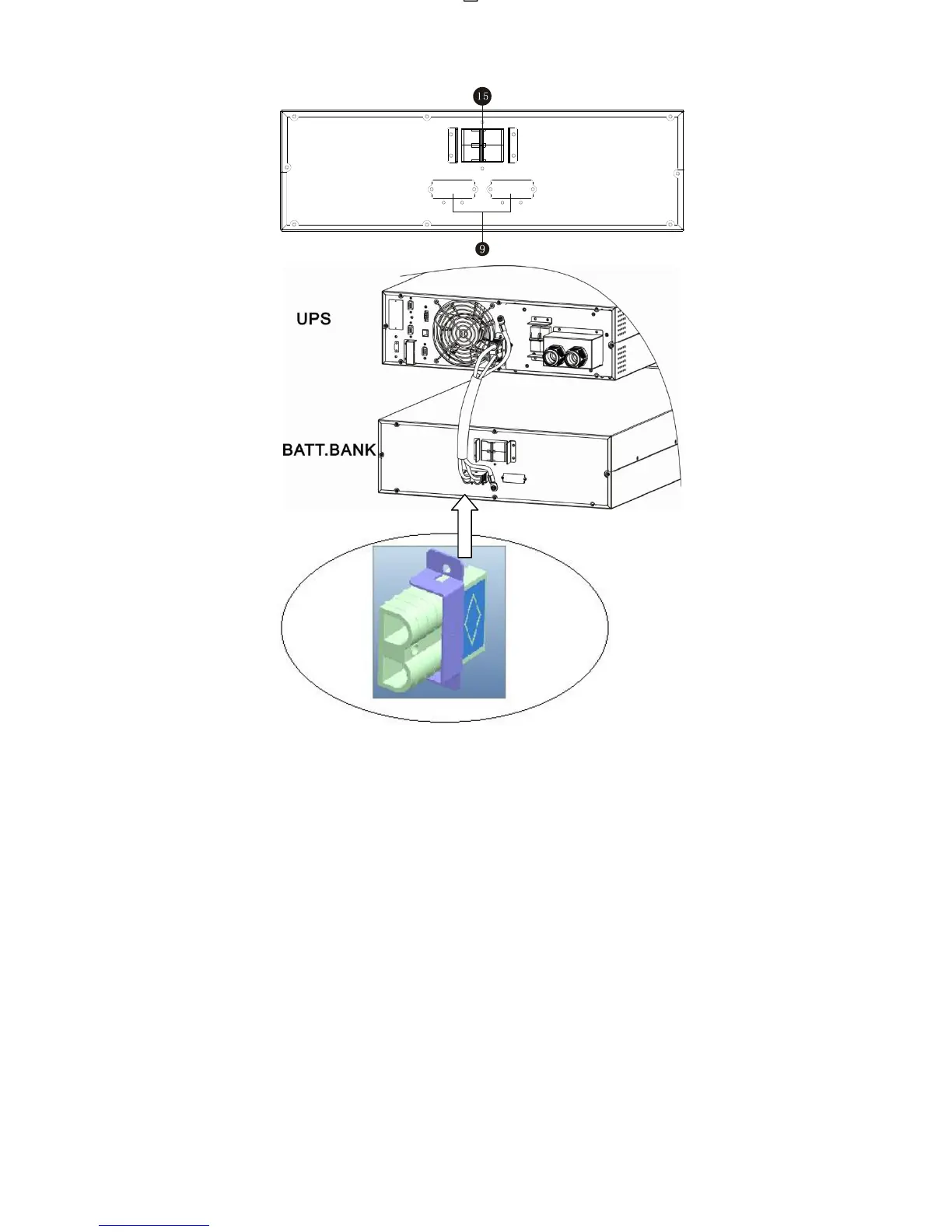

Schéma 4 : Connexion entre les blocs de batterie et l’onduleur
1 - Port de communication RS-232
2 - Port de communication USB
3 - Interrupteur d'arrêt d'urgence (EPO Emergency Power Off)
4 - Port de distribution du courant (pour fonction parallèle)
5 - Port parallèle (pour fonction parallèle)
6 - Port intelligent
7 - Port du commutateur de dérivation externe pour entretien
8 - Ventilateur
9 - Connecteur externe de batterie
10 - Disjoncteur d'entrée
11 - Terminal d'entrée/sortie
12 - Terminal d'entrée
13 - Terre
14 - Terminal de sortie
15 - Disjoncteur de sortie du bloc-batterie
Remarque : Maintenez l'interrupteur d'arrêt d'urgence fermé pendant le fonctionnement normal de l'onduleur. Pour activer
la fonction d'arrêt d'urgence, veuillez retirer le cavalier.
