2.2 Instalación del UPS
Instalación en Rack

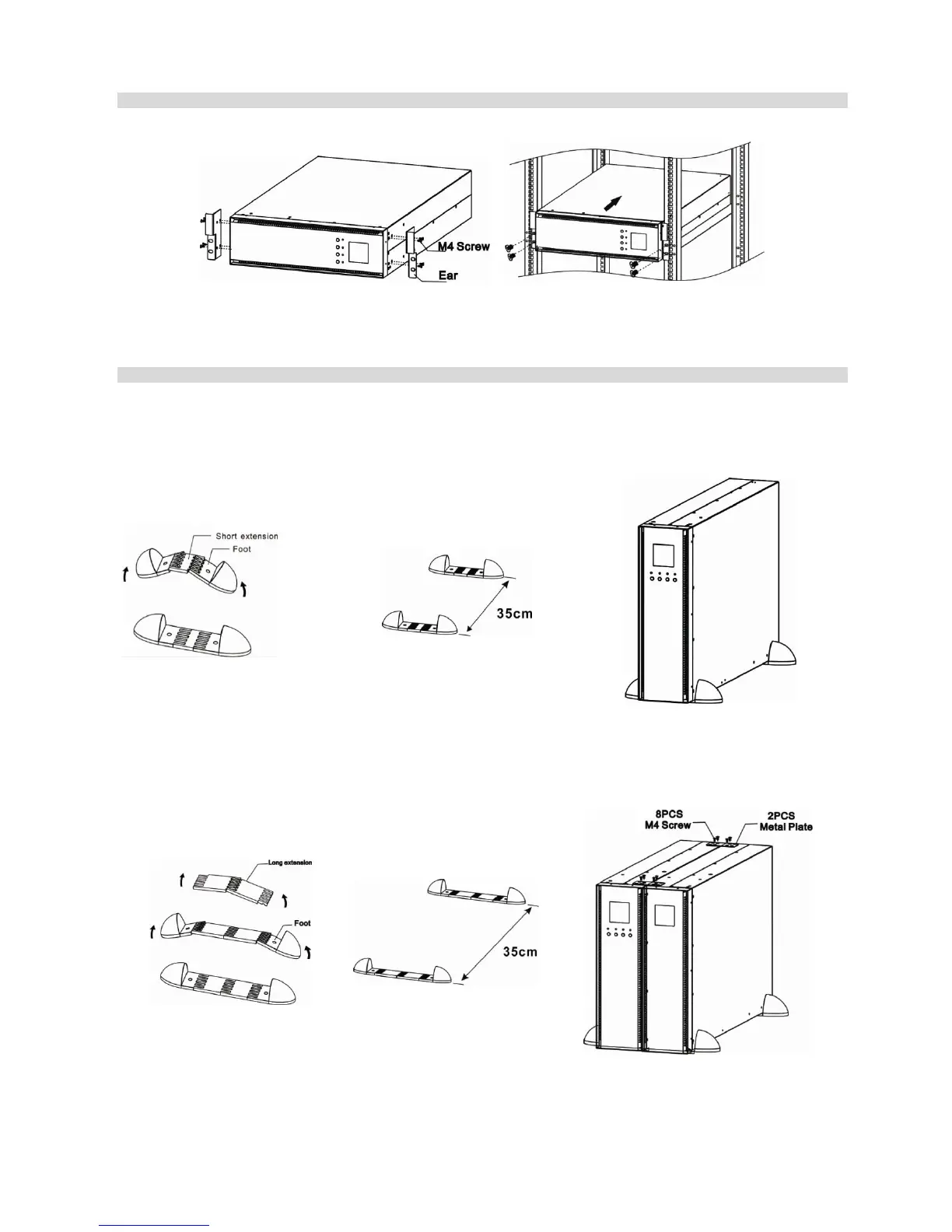

Paso 1: Fije las orejas de sujeción a los orificios de
montaje ubicados a ambos lados del UPS utilizando los
tornillos suministrados. Las orejas deben mirar hacia
adelante.
Paso 2: Levante el módulo UPS y deslícelo en el
gabinete del rack. Fije el módulo UPS al rack con
los tornillos, tuercas y arandelas (no incluidos) a
través de las orejas de sujeción y dentro de los
rieles del rack.
Instalación en Torre
El sistema UPS incluye cuatro bases de soporte de plástico y 6 extensiones plásticas (2 cortas y 4 largas). Estas extensiones
se emplean para la instalación en torre del módulo de alimentación del UPS en 3U o del módulo de alimentación del UPS con
un banco de baterías en 6U.
Para la instalación en 3U, no se necesitan extensiones largas.
Ensamble dos bases y una extensión
corta para formar una unidad de
soporte de 13 cm de ancho. Repita el
mismo procedimiento para ensamblar la
otra unidad de soporte.
Alinee las dos unidades de soporte a
una distancia de aproximadamente
35 cm, como se muestra en el paso
2.
Luego, coloque el módulo UPS sobre las unidades
ensambladas, como se muestra en el paso 3.
Asegúrese de que el panel LCD del UPS quede en
la mitad superior del panel frontal.
Para la instalación en 6U, no se necesitan extensiones cortas.
Ensamble dos bases y dos
extensiones largas. De este modo,
obtendrá una unidad de soporte de
26 cm de ancho. Repita el mismo
procedimiento para ensamblar la
otra unidad de soporte.
Alinee las dos unidades de soporte
a una distancia de
aproximadamente 35 cm, como se
muestra en el paso 2.
Luego, coloque el módulo UPS y el banco de
baterías sobre las unidades de soporte, como se
muestra en el paso 3. Asegúrese de que el panel
LCD del UPS quede en la mitad superior del panel
frontal.
