3 . F O N C T I O N N E M EN T
3-1. Description des modes/états de fonctionnement
Mode/état
Description
onduleur sous-
tension
 Lorsque l'UPS est sous-tension, il sera en mode sous- tension pendant quelques secondes
pour l'initialisation du CPU et du système.
Mode AC
 Lorsque la tension d'entrée se situe dans une plage de tension acceptable et que le
système onduleur est allumé (l'onduleur est en marche), l'onduleur fournira une tension AC
à onde sinusoïdale stable. En mode AC, l'onduleur chargera aussi la batterie.
Mode ECO (Efficiency
Corrective Optimizer
- Optimiseur de
correction du
rendement)
 Lorsque la tension d'entrée se situe dans la plage de tension réglementaire et que le mode
ECO est activé, l'onduleur dérivera la tension de sortie pour une économie d'énergie. Si la
tension d'entrée se situe en dehors d'une plage réglementaire, mais qu'elle se situe dans
une plage acceptable en mode AC, l'onduleur transfèrera l'énergie à l'onduleur qui
alimentera la charge (semblable au mode AC).
Mode Convertisseur
 Lorsque la tension d'entrée se situe entre 46 et 64 Hz, le système onduleur peut être
configuré avec une fréquence de sortie constante (50 Hz ou 60 Hz) grâce à l'onduleur.
Toutefois, dans ce mode, l'onduleur chargera la batterie. Il n'y a pas de dérivation dans ce
mode.
Mode Batterie
 Lorsque la tension d'entrée se situe hors d'une plage ou d'une défaillance électrique
acceptable et que le système onduleur est activé (l'onduleur est en marche), l'onduleur
bénéficiera d'une alimentation de secours provenant de la batterie.
Mode dérivation
 Lorsque la tension d'entrée se situe dans une fourchette acceptable et que le mode
dérivation est activé, et que l’onduleur n'est pas branché ou que l'onduleur ne peut pas
supporter la charge, l'onduleur alimentera la charge en énergie grâce à la dérivation.
Mode de test de la
batterie
 Lorsque l'onduleur est en mode AC ou en mode convertisseur et que la commande de test
de la batterie est activée sur l'écran LCD ou avec le logiciel de contrôle, l'onduleur
commencera à tester la batterie. Cette opération est utilisée pour vérifier l'état de la
batterie.
État d'alerte
 Si quelques erreurs ont lieu dans l'onduleur (mais qu'il fonctionne normalement), la
sonnerie se déclenchera et le code d'alerte apparaitra sur l'écran LCD pour un dépannage.
Mode défaillance
 Lorsqu'une erreur fatale a lieu dans l'onduleur, il émettra un bip continu et entrera en mode
défaillance. L'écran LCD affichera un code de panne.

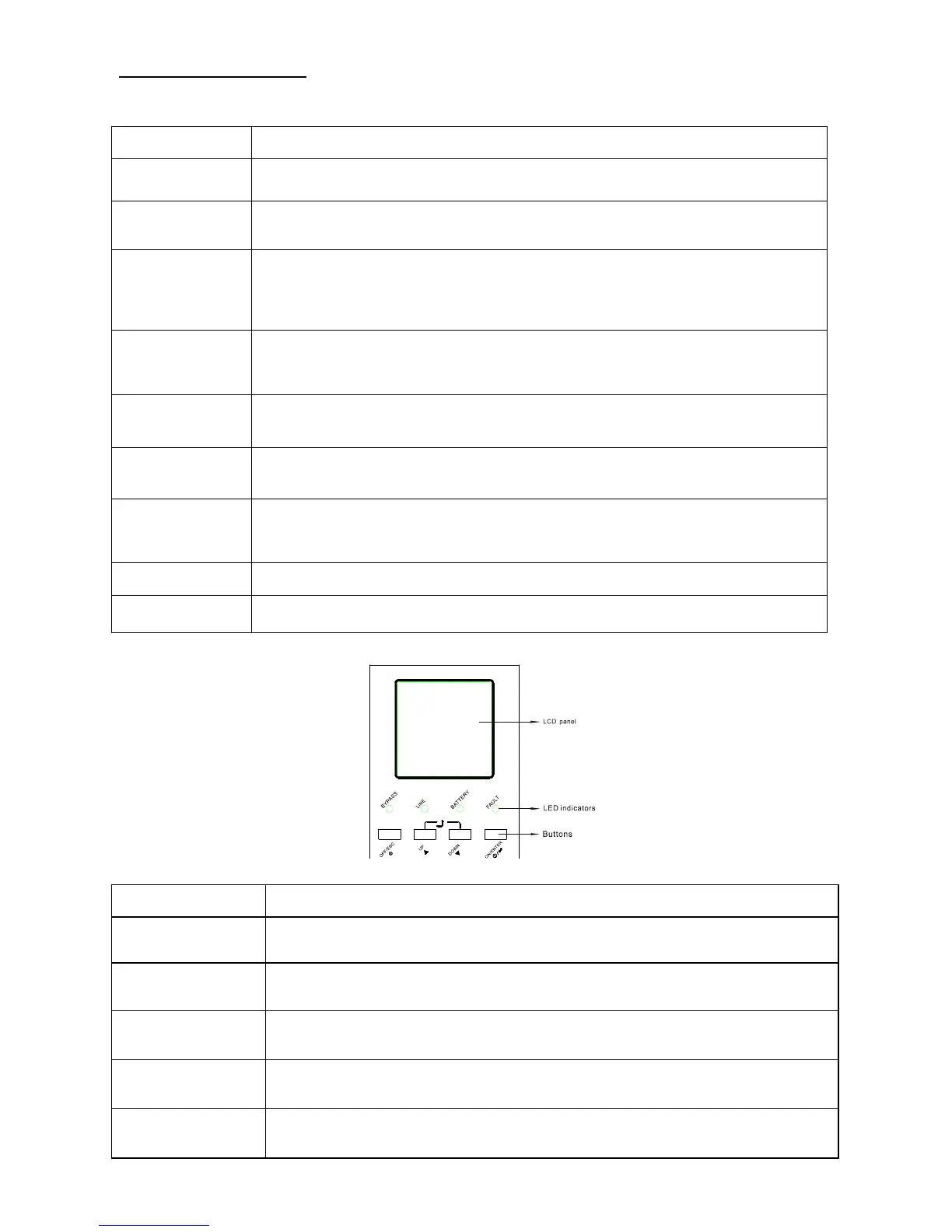

3-2. Bouton de fonctionnement
Il y a 4 boutons sur le panneau avant.
Bouton
Fonction
ON/ENTER
[Allumer/Entrer]
 Appuyez sur ce bouton pour démarrer l'onduleur.
 Ou bien appuyez pour confirmer un choix dans le menu.
OFF/ESC
[Éteindre/Sortir]
 Appuyez sur ce bouton pour éteindre l'onduleur.
 Ou bien appuyez pour retourner au menu précédant.
UP [Vers le haut]
 Appuyez sur ce bouton pour sélectionner l'élément précédant dans le menu.
 Ou bien appuyez pour retourner à la page précédente sur l'écran.
 Ou bien appuyez pour augmenter le chiffre lors de la configuration.
DOWN [Vers le bas]
 Appuyez sur ce bouton pour sélectionner l'élément suivant dans le menu.
 Ou bien appuyez pour passer à la page suivante sur l'écran.
 Ou bien appuyez pour obtenir un chiffre inférieur lors de la configuration.
UP + DOWN [Vers le
haut + Vers le bas]
 Pour permettre que l'écran LCD tourne automatiquement 90º, appuyez sur ces deux
boutons en même temps. Cette opération est utilisée pour configurer l'onduleur dans la
baie ou dans la tour.
