3-7. Fonctionnement de l'écran LCD

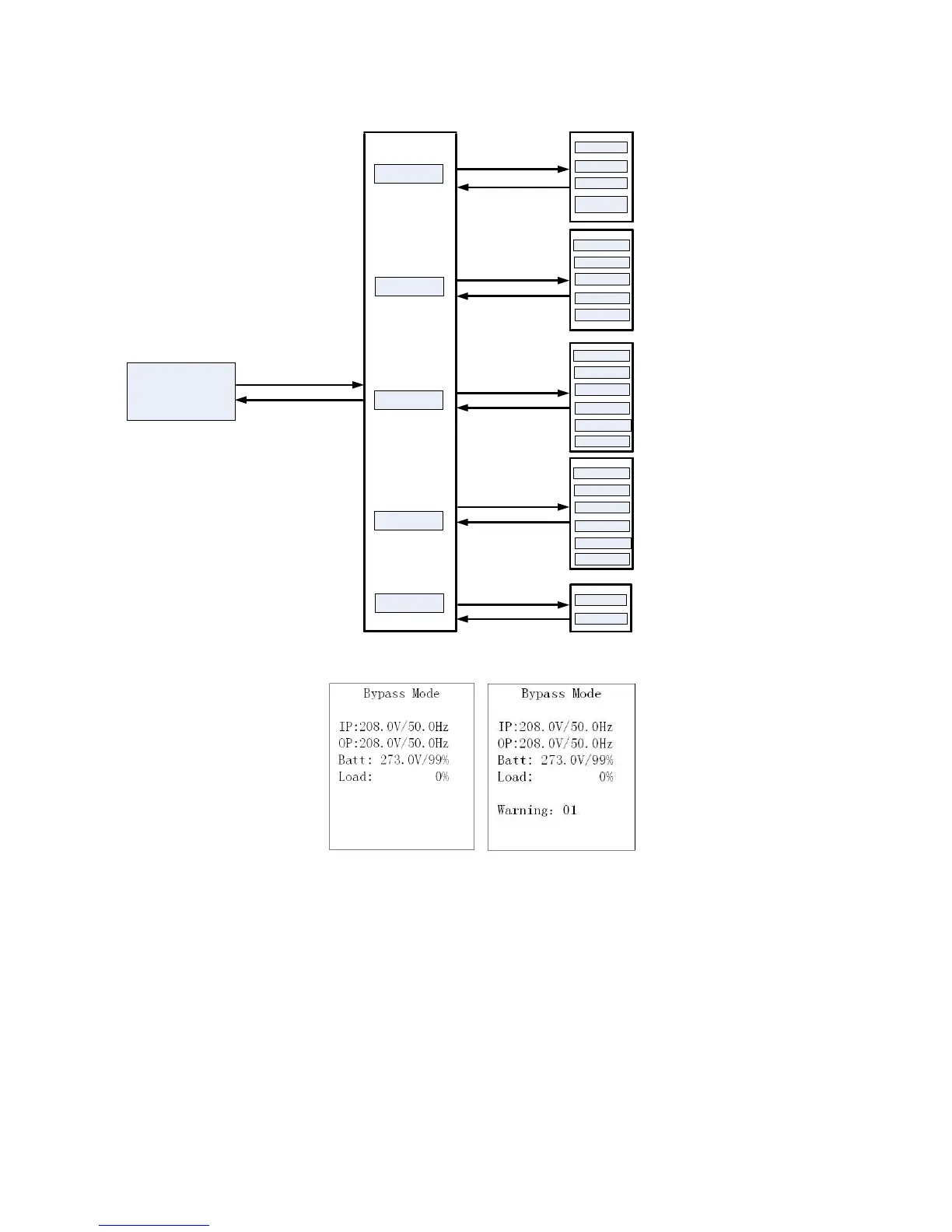

Toute la structure de l'affichage LCD est démontrée dans le diagramme ci-dessous :
Main Interface
Control
Measurement
Information
Setting
Alarm
Page 1: Input
Page 2: Output
Page 3: Battery
Page 4: Bypass
Page 5: Charger
Turn On
Batt Test
Mute
Para Unlock
Page 1: Bypass
Page 2: ECO
Page 3: Output
Page 4:Battery
Page 5:
UPS
Info
Page 6: Others
Fault Info
Warning Info
Bypass
ECO
Output
Battery
Calibration
Others
Press button“ Enter”
Press button“ Enter”
Press button“ Enter”
Press button“ Enter”
Press button“ Enter”
Press button“ ESC”
Press either button“ UP” or “ DOWN”
Press button“ Esc”
Press button“ Esc”
Press button“ Esc”
Press button“ Esc”
Press button“ Esc”
3-7-1. Interface principale (page d'accueil)
1) La première ligne affichera le mode de fonctionnement de l'onduleur.
2) Lors d'une alarme, l'information d'alerte ou d'erreur sera affichée en dessous de la ligne de charge.
3) Lorsque le panneau avant n'est pas utilisé pendant 10 minutes, l'affichage retourne à la page d'accueil.
4) Appuyez sur les boutons « vers le bas » et « vers le haut » pour entrer dans le menu de fonctionnement (voir 3-7-2-1).
5) Lorsque l'écran LCD affiche la page d'accueil, si l'onduleur est en mode dérivation, vous pouvez appuyez sur le bouton
« ON/ENTER » pour allumer l'onduleur en mode AC/ convertisseur/ ECO/ batterie selon la configuration et l'état
d'entrée ; inversement, vous pouvez appuyer sur le bouton « OFF/ESC » pour que l'onduleur passe en mode dérivation
ou s'éteigne. (Veuillez consulter la section « Fonctionnement d'un onduleur isolé »).
