Anexo 1 : Guía de Instalación del Kit para Funcionamiento en
Paralelo
1. I n te r i o r d e l a C a j a
En el kit para instalar el sistema en paralelo encontrará los siguientes componentes:
Cable para compartir corriente
Cable de 2 pines rojo/negro, cable de 4 pines marrón y cable 14 pines gris
Nota: Las especificaciones de la placa de relés, alambres y cables son diferentes para los modelos 5K (S) y 6K (S), y 8 K (S)
y 10K (S). NO INSTALE el kit de funcionamiento en paralelo de los modelos 5K (S) / 6K (S) en los modelos 8K (S) / 10K (S).
2. C o n e x i ó n d e l c a b l e a d o y de l S i s t e m a d e P r u e b a P a r a l e l o
Antes de probar el sistema en paralelo, asegúrese de que los módulos UPS individuales funcionen correctamente:
PARTE 1: Antes de probar el sistema en paralelo, asegúrese de que los módulos UPS individuales funcionan
correctamente y verifique los siguientes ítems.
1) Compruebe que el tablero paralelo y el tablero de relés OP estén instalados correctamente.
2) Compruebe que los módulos UPS estén configurados del mismo modo. Revise los siguientes parámetros:
a) voltaje de salida,
b) frecuencia de salida,
c) rango de voltaje de bypass,
d) rango de frecuencia de bypass,
e) convertidor activado o desactivado,
f) bypass activado o desactivado,
g) bypass abierto o prohibido,
h) frecuencia de detección automática activada o desactivada,
i) inversor short clear activado o desactivado
3) Encienda cada UPS en los modos Línea o Batería, respectivamente. Mida y calibre el voltaje de salida con
un multímetro.

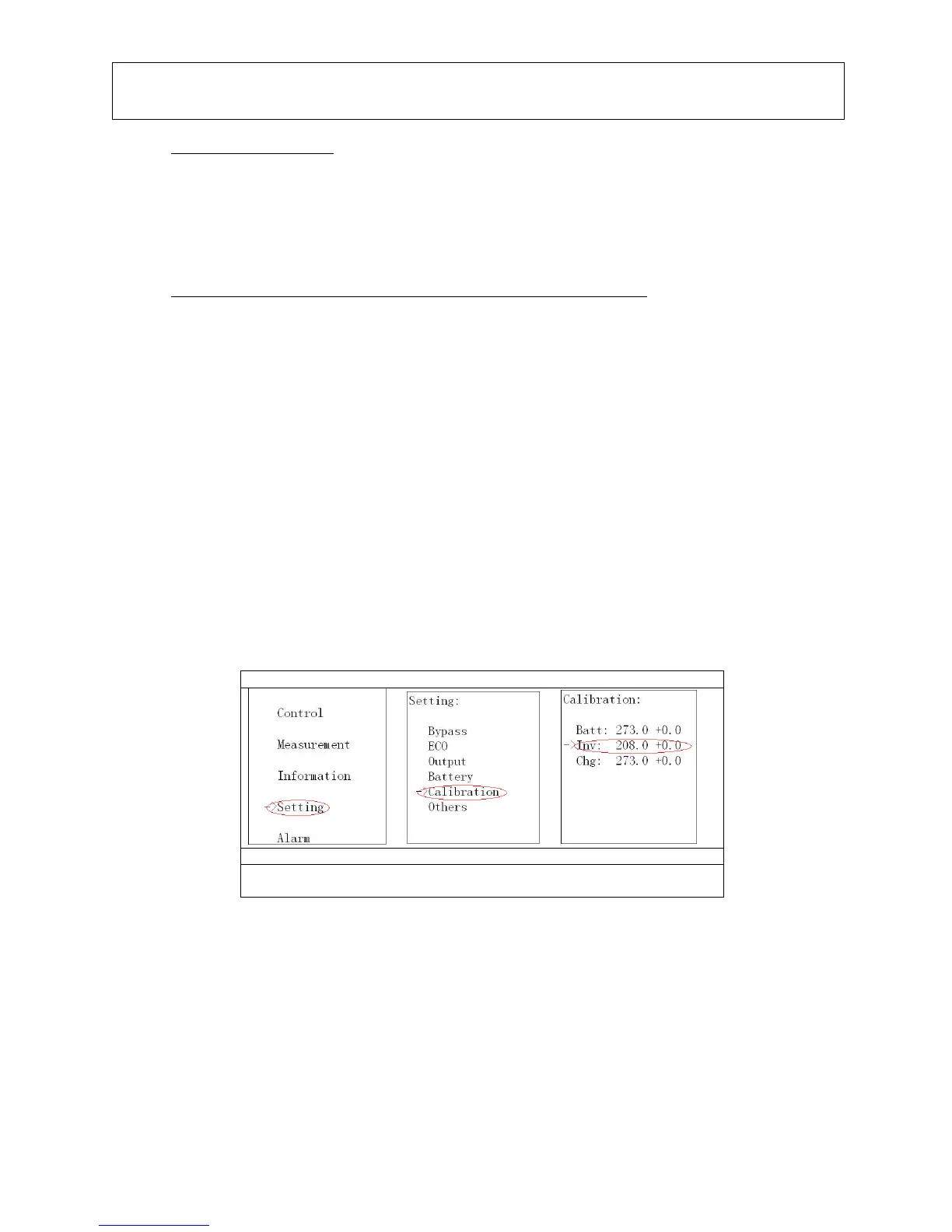

Asegúrese que la diferencia del voltaje de salida entre los módulos UPS sea menor de2,0V (por lo general 1 V). De lo
contrario, el voltaje se puede ajustar a través del panel LCD como se muestra abajo (para obtener información más
detallada sobre este tema, consulte la sección correspondiente en el MANUAL DEL USUARIO:
Después de ajustar la tensión del inversor, compruebe si el voltaje de salida detectado es el correcto. Si la diferencia entre
el valor indicado y el voltaje medido con un multímetro es superior a 1V, ajústela para asegurarse de que la diferencia no
sea superior a 1V. Luego, apague el UPS para guardar los cambios en el EEPROM.
