fp32_adder_inexact
•
fp32_adder_overflow
•
fp32_adder_underflow

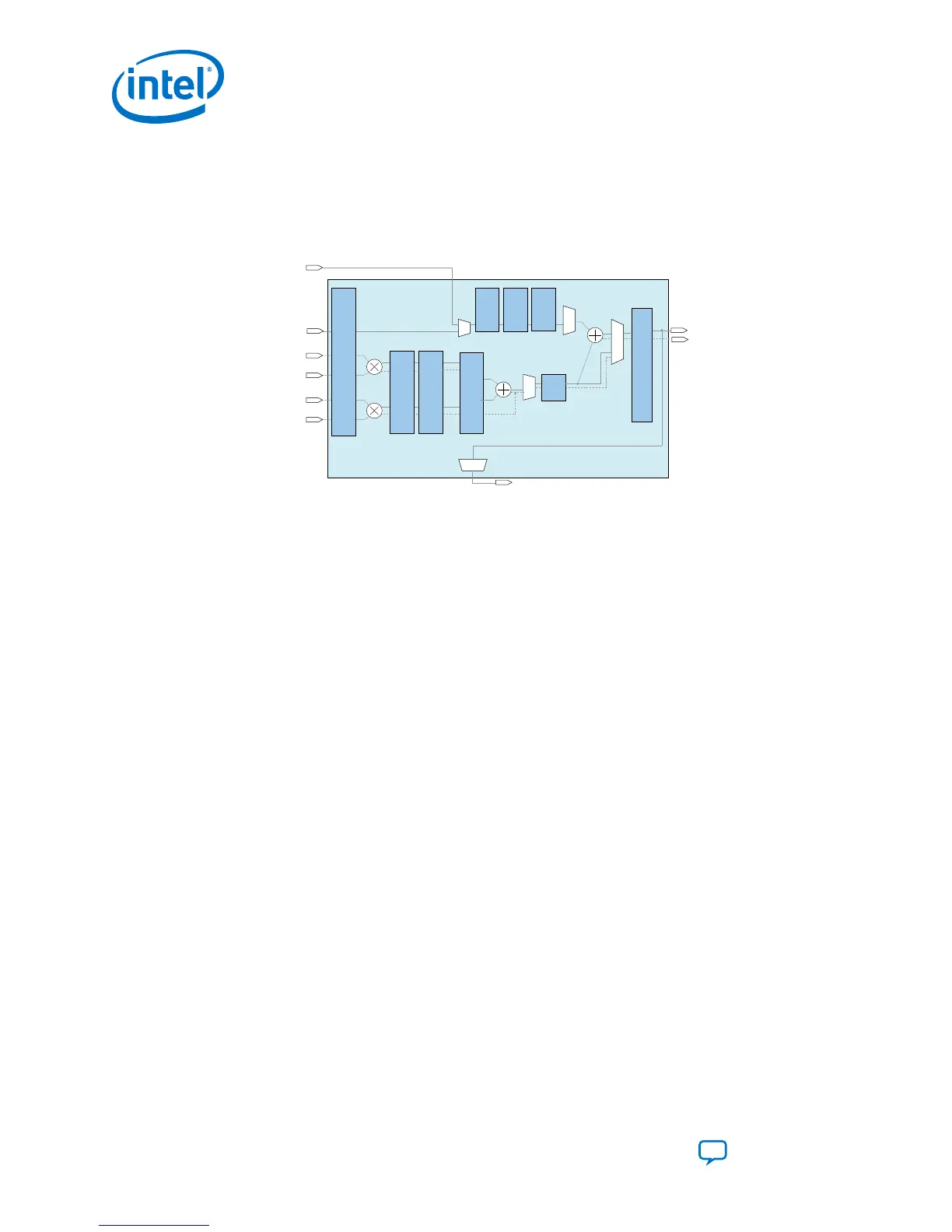

Figure 34. Sum of Two FP16 Multiplication with FP32 Addition Mode
fp32_chainout[31:0]
fp32_chainin[31:0]
fp32_adder_a[31:0]
fp16_mult_top_a[15:0]
fp32_result[31:0]
Input
Register
Bank
Top
Multiplier
Adder
*Pipeline
Register
*Pipeline
Register
*Pipeline
Register
*Pipeline
Register
fp16_mult_top_invalid
fp16_mult_top_underflow
fp16_mult_top_overflow
fp32_adder_invalid
fp32_adder_inexact
fp32_adder_overflow
fp32_adder_underflow
*Pipeline
Register
Output
Register
Bank
*This block diagram shows the functional representation of the DSP block. The pipeline registers are embedded within the various circuits of the DSP block.
fp16_mult_top_b[15:0]
fp16_mult_bot_a[15:0]
Bottom
Multiplier
fp16_mult_bot_b[15:0]
*Pipeline
Register
Register
Adder
fp16_mult_top_inexact
fp16_mult_bot_invalid
fp16_mult_bot_underflow
fp16_mult_bot_overflow
fp16_mult_bot_inexact
fp16_adder_invalid
fp16_adder_inexact
fp16_adder_overflow
fp16_adder_underflow
fp16_mult_top_infinite(extended format)
fp16_mult_top_zero(extended format)
fp16_mult_bot_infinite(extended format)
fp16_mult_bot_zero(extended format)
fp16_adder_infinite(extended format)
fp16_adder_zero(extended format)
3.2.2.4. Sum of Two FP16 Multiplication with Accumulation Mode
This mode performs a summation of two half-precision multiplication and accumulate
the value into single-precision format:
fp32_result = [fp16_mult_top_a * fp16_mult_top_b] + [fp16_mult_bot_a *
fp16_mult_bot_b] + previous value of fp32_result
The following are exception flags supported in flushed and bfloat16 formats:
•
fp16_mult_top_invalid
•
fp16_mult_top_inexact
•
fp16_mult_top_overflow
•
fp16_mult_top_underflow
•
fp16_mult_bot_invalid
•
fp16_mult_bot_inexact
•
fp16_mult_bot_overflow
•
fp16_mult_bot_underflow
•
fp16_adder_invalid
•
fp16_adder_inexact
•
fp16_adder_overflow
•
fp16_adder_underflow
•
fp32_adder_invalid
3. Intel Agilex Variable Precision DSP Blocks Operational Modes
UG-20213 | 2019.04.02
Intel
®
Agilex
™
Variable Precision DSP Blocks User Guide
