ITRON ACE6000 - 3 Wire Asymmetrical CT Configuration

Erreur ! Utilisez l'onglet Accueil pour appliquer Heading 1 au texte que vous souhaitez faire apparaître ici.
3 wire asymmetrical (VDE) current transformer configuration
Terminal
Phase
Function
Terminal
Phase
Function
1
1
I1 - CT in
7
3
I3- CT in
2
1
U1 - Voltage
8
3
U3 - Voltage
3
1
I1 - CT out
9
3
I3 - CT out
4
No connection
10/11
No connection
5
2
U2 - Voltage
12
No connection
6
No connection

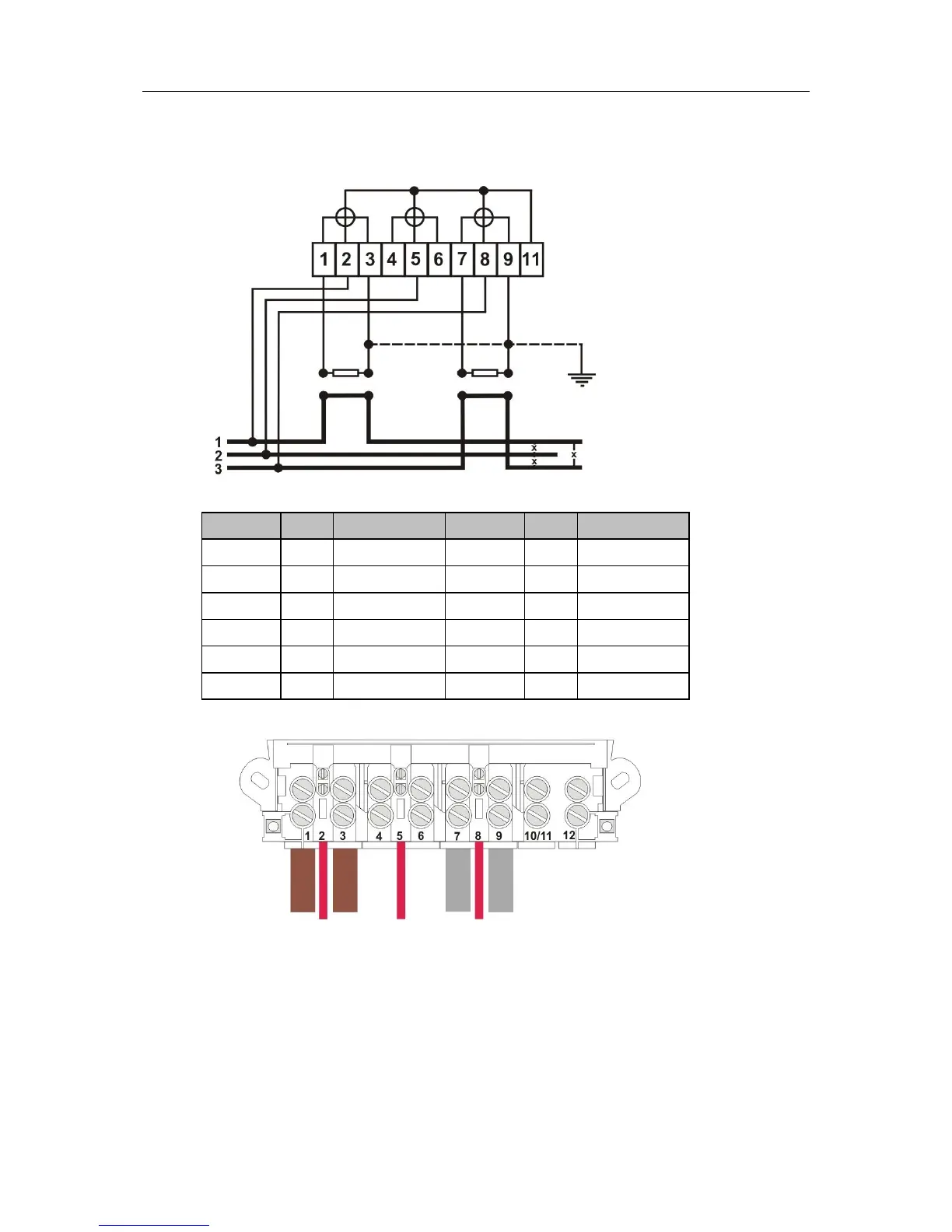

Typical wiring illustrated below:
