Chlorateur TruClear™ Pro Series de Jandy® | Guide d'installation et mode d'emploi
Section 2. Description générale

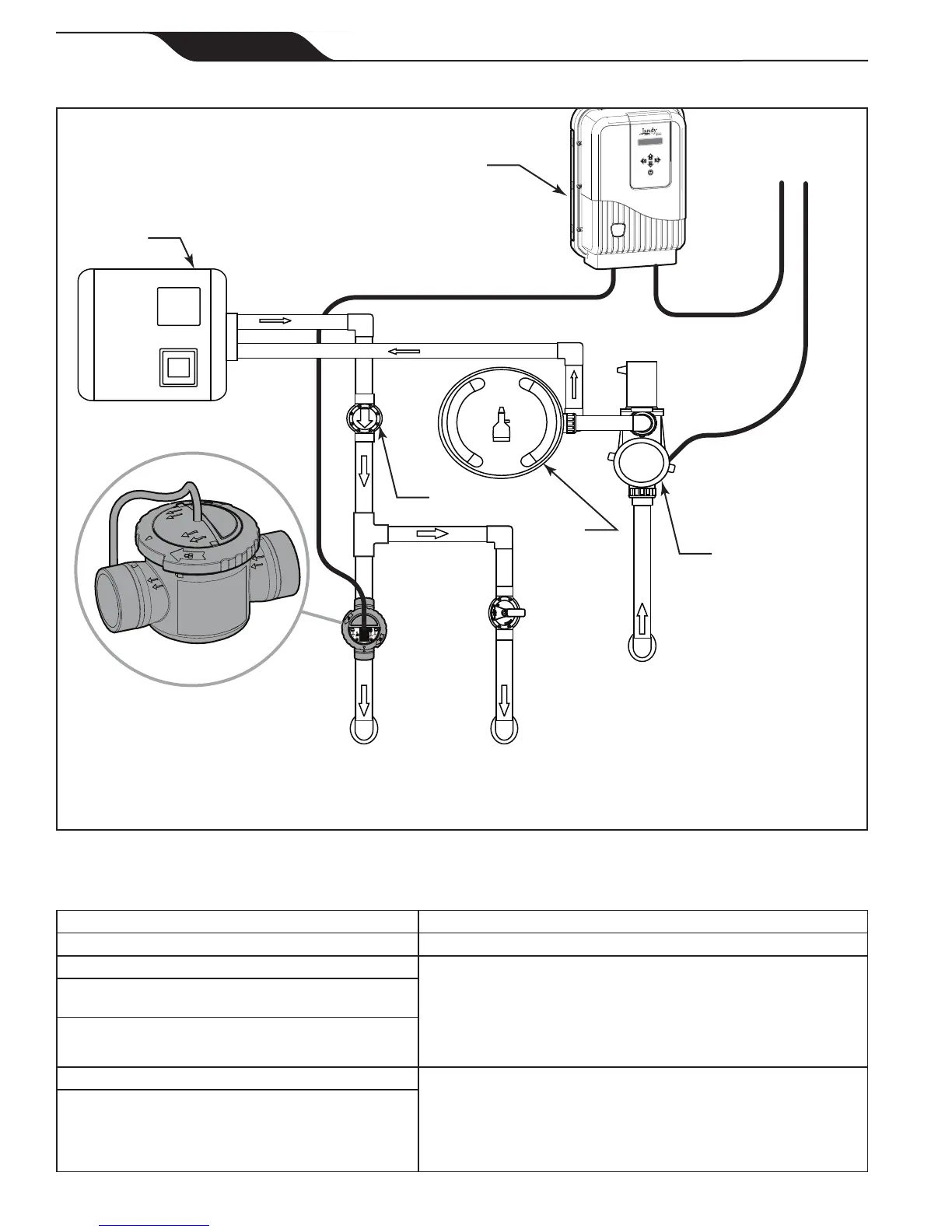

Illustration 1. Exemple d'installation
2.1 Spéci cations du produit
Pression de service maximale : 50 psi Fréquence d'entrée : 60 Hz
Débit minimal : 76 L/m (20 gpm) Tension de sortie : 25 V CC (max)
Niveau de sel requis : 3,0 gpl (3 000 ppm) Dimensions :
Bloc d'alimentation (L x P x H) :
25,4 cm x 11,4 cm x 33 cm (10 po x 4,5 po x 13 po )
Cellule électrolytique (L x P x H) :
16,5 cm x 14 cm x 30,5 cm (6,5 po x 5,5 po x 12 po)
Volume d'eau traitée maximum :
132 000 L (35 000 gal)
Production de chlore : 0,42 kg (0,93 lb) par jour
Tensions d’entrée : 240 V CA
Poids :
Bloc d'alimentation : 3,2 kg (7 lb)
Cellule électrolytique : 0,9 kg (2 lb)
Courant d'entrée @ 240 V CA : ~1 A
HEATER
CELL
FILTER
POWER PACK
TO COMMON
POWER SOURCE
CHECK VALVE
RETURN WATER FEATURE /
IN FLOOR CLEANER
INTAKE
PUMP
The cell must be installed
as the last piece of equipment in
the circulation plumbing system
just before the pool.
To Next Page
