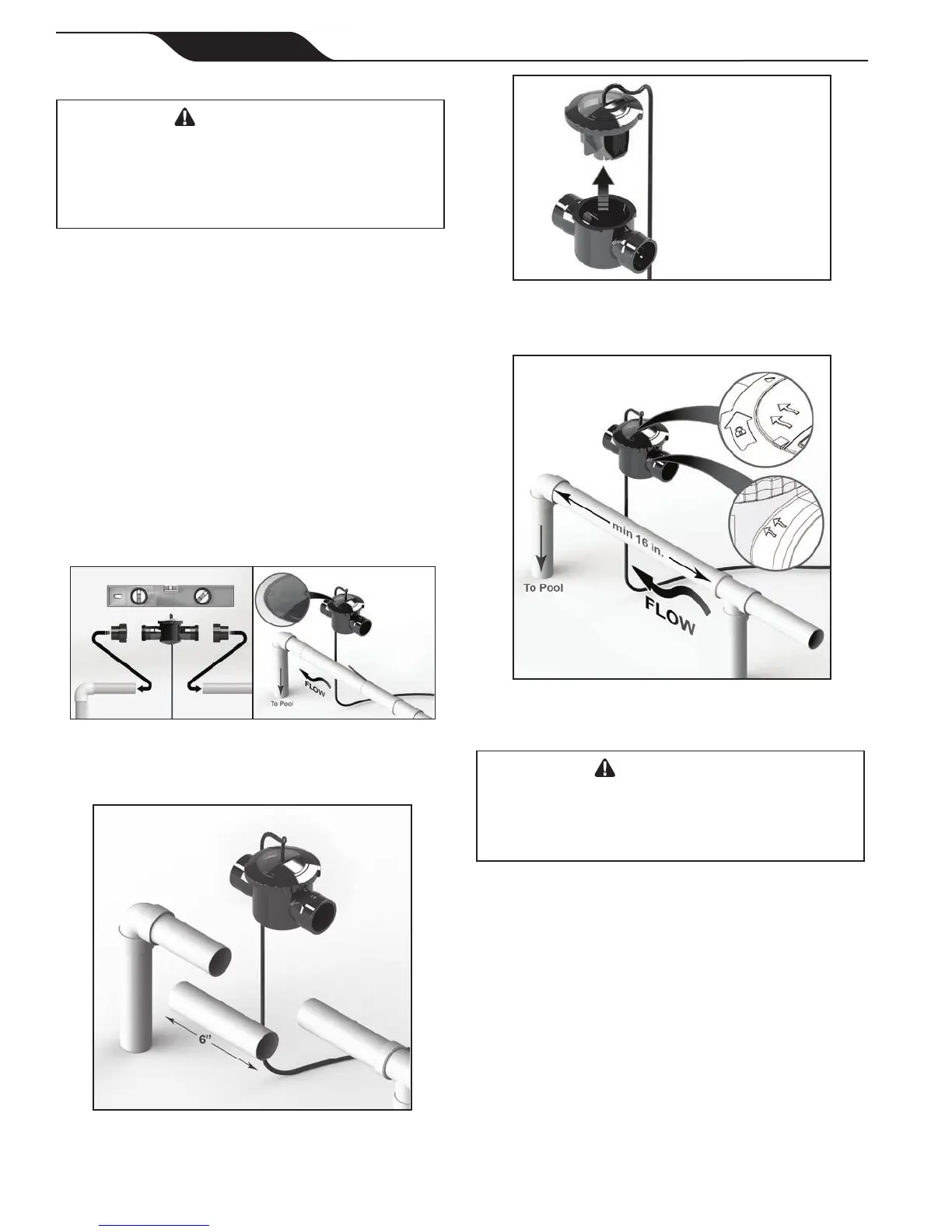

Page 40
FRANÇAIS
Chlorateur TruClear™ Pro Series de Jandy® | Guide d'installation et mode d'emploi
REMARQUE Si la direction de l'écoulement de l'eau ne correspond
pasauxèchessurleboîtier,lacellulenefonctionnerapas
correctement.
4. Laisser le système sécher conformément aux consignes
fournies par le fabricant de la colle. Lorsque la colle sera
sèche, démarrer le système, puis véri er le débit de l'eau.
AVERTISSEMENT
Pour éviter des dommages matériels, des blessures graves ou
la mort, ne pas opérer la cellule électrolytique sans circulation
d’eau ou si le boîtier de la cellule est endommagé ou assemblé
de manière inadéquate.
Installation mise à niveau
L'installation mise à niveau est un appareil TruClear conçu
en usine avec des raccords  letés intégrés à son boîtier. Cette
méthode peut être utilisée pour remplacer un chlorateur
existant ou comme nouvelle installation.
1.
Déterminer l'emplacement souhaité pour la cellule
comme la dernière pièce d'équipement en amont du
retour d'eau de la piscine, sur un tronçon de conduite
d'au moins 40 cm (16 po) de longueur. La cellule doit
être  xée en position verticale sur une conduite parallèle
au sol, avec ± 5° de dénivellation. La cellule ne peut pas
être  xée sur une conduite verticale ou oblique.
REMARQUE La cellule doit être installée sur une conduite d'une
longueur de 40 cm (16 po) en aval des chauffe-eau, des pompes et
desltres,entantqueladernièrepièced'équipementdelatuyauterie
de circulation juste en amont de la piscine (voir l’Illustration 1).
3.4 Installation de la cellule
AVERTISSEMENT
L’appareil de production de chlore Pro Series de Jandy doit
être installé à l’extérieur uniquement. La cellule doit être
installée horizontalement avec le cordon vers le haut pour
éviter l’accumulation de gaz inflammables, ce qui pourrait
entraîner un INCENDIE OU UNE EXPLOSION.
Installation standard
L'installation standard comprend l'installation de la plomberie
au boîtier de l'appareil TruClear directement dans celle de la
piscine, sans raccords  letés.
1.
Déterminer l'emplacement souhaité pour la cellule
comme la dernière pièce d'équipement en amont du
retour d'eau de la piscine, sur un tronçon de conduite
d'au moins 40 cm (16 po) de longueur. La cellule doit
être  xée en position verticale sur une conduite parallèle
au sol, avec ± 5° de dénivellation. La cellule ne peut pas
être  xée sur une conduite verticale ou oblique.
REMARQUE
La cellule doit être installée sur une conduite horizontale
d'une longueur de 40 cm (16 po) en aval des chauffe-eau, des
pompesetdesltres,entantqueladernièrepièced'équipement
de la tuyauterie de circulation juste en amont de la piscine (voir
l’Illustration 1).
2. Effectuer les coupes appropriées dans la conduite où la
cellule sera installée. L'écart entre les coupes doit être de
15 cm (6 po).
3. Retirer la cellule du boîtier, puis raccorder le boîtier sur la
conduite en s'assurant que les èches de l'indicateur de débit
sur ce dernier correspondent à la direction de l'écoulement de
l'eau. Les tuyaux doivent être propres et secs avant le collage.
