Sistema generador de cloro Jandy® Pro Series TruClear™ | Manual de instalación y operación
Sección 2. Descripción general

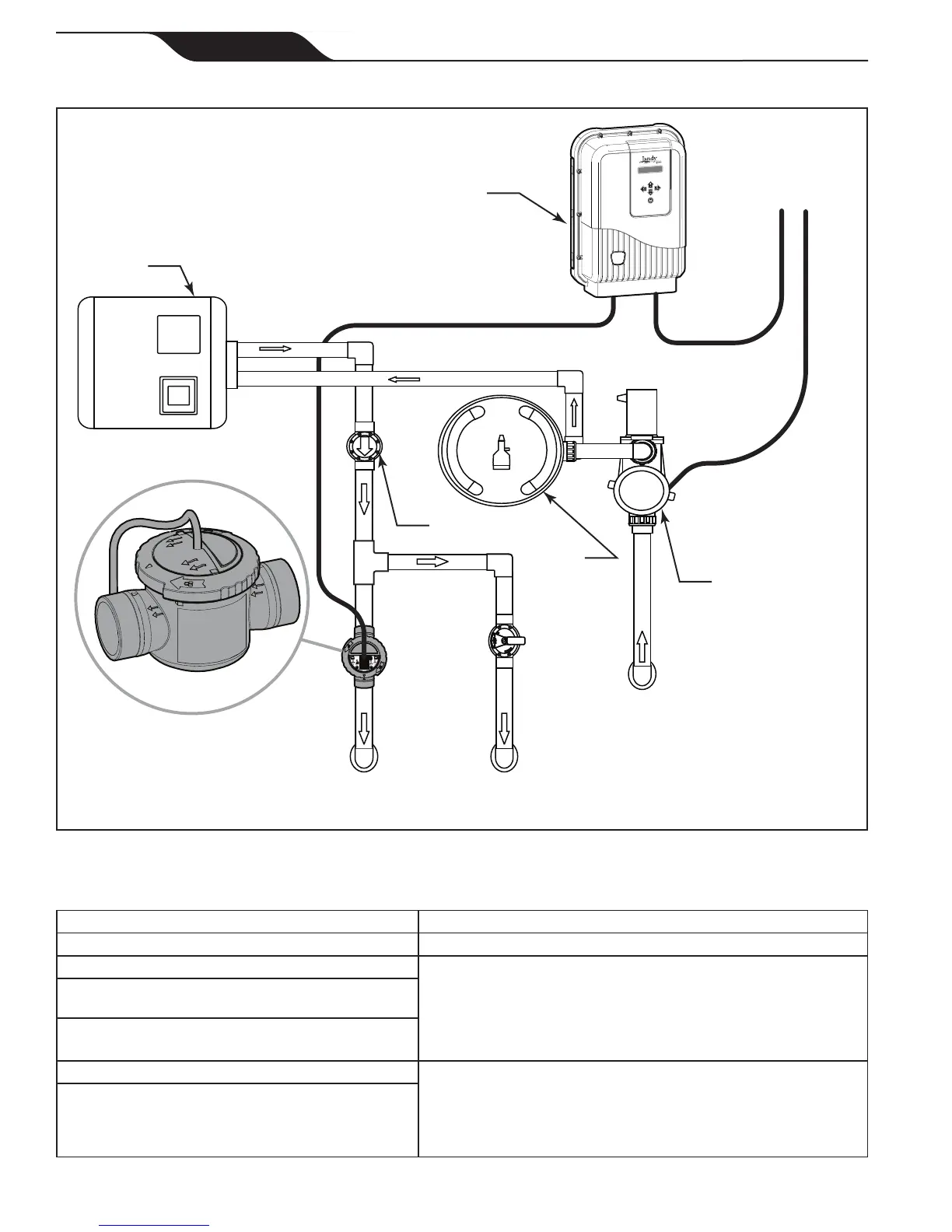

Figura 1. Ejemplo de instalación
2.1 Especi caciones del producto
Presión máxima de operación: 50 psi Frec. de entrada: 60 Hz
Caudal mínimo: 20 gpm (76 lpm) Voltaje de salida: 25V CD (máx)
Nivel de sal requerido: 3,0 gpl (3000 ppm) Dimensiones:
Paquete de energía (L x W x H):
10 in. x 4,5 in. x 13 in. (25,4 cm x 11,4 cm x 33 cm)
Celda electrolítica (L x A x H):
16,5 cm x 14 cm x 30,5 cm (6,5 in. x 5,5 in. x 12 in.)
Máximo volumen de agua tratado:
35 000 gal. (132 000 L)
Producción de cloro: 0,42 kg (0,93 lb) diarios
Voltajes de entrada: 240 VCA
Peso:
Paquete de energía: 7 lb (3,2 kg)
Celda electrolítica: 0,9 kg (2 lb)
Corriente de entrada a 240 VCA: ~1 A
HEATER
CELL
FILTER
POWER PACK
TO COMMON
POWER SOURCE
CHECK VALVE
RETURN WATER FEATURE /
IN FLOOR CLEANER
INTAKE
PUMP
ENGLISH
The cell must be installed
as the last piece of equipment in
the circulation plumbing system
just before the pool.

Jandy TruClear Specifications

General

Type	Saltwater Chlorinator
Cell Material	Titanium
Pool Size Capacity	Up to 40, 000 gallons
Control Interface	Digital
Power Supply	120/240 VAC
Installation	Inline plumbing installation
Salinity Range	2500 - 4500 ppm
Plumbing Size	2 inch
