Page 42
FRANÇAIS
Chlorateur TruClear™ Pro Series de Jandy® | Guide d'installation et mode d'emploi

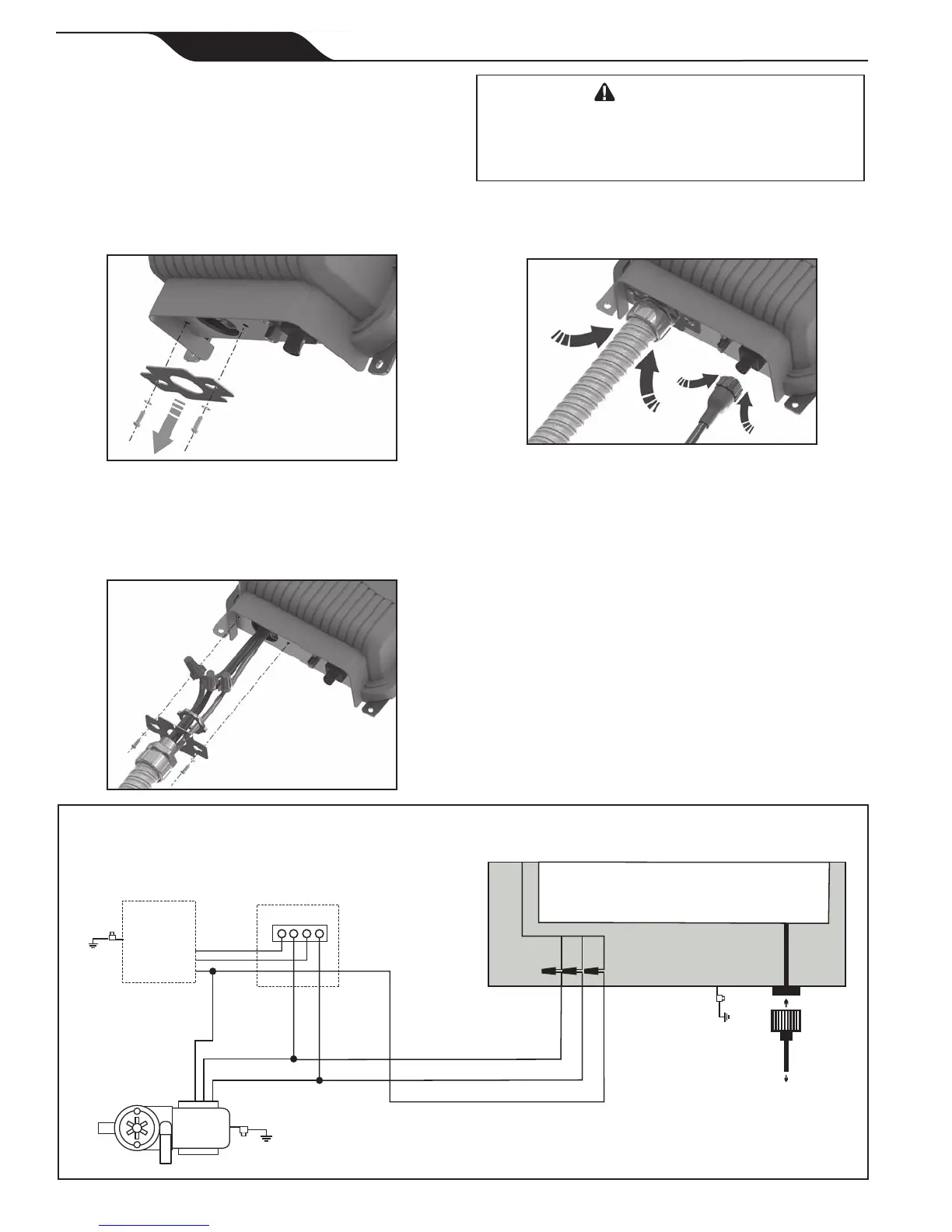

Illustration 4. Schéma de câblage
Use Copper Conductors Only – Rated for 90°C Minimum
Pool Pump
TO EARTH
BONDING POINT
POOL PUMP CONTROL
240 VAC
CIRCUIT BREAKER
PANEL
TO CELL
GROUND
LINE 1
LINE 2
BLK
GRN
LOAD 2
LOAD 1
GROUND (CHASSIS)
RED
TO EARTH
BONDING POINT
POWER PACK
1. Raccorder le bloc d'alimentation à la source de courant
de la pompe de piscine en utilisant un l isolé de
3,3 mm
2
(12 AWG) et un conduit.
Raccorder le bloc
d’alimentation du côté LOAD (charge) de la pompe
de ltration ou du côté LOAD du relais de minuterie
de pompe de piscine de manière à ce que le chlorateur
puisse se mettre en marche uniquement lorsque la pompe
de piscine se met en marche (voir l’Illustration 4).
2. Retirer la plaque de raccordement électrique qui alimente
le câble d'alimentation au bloc d'alimentation.
3. Faire passer le câble d'alimentation par la plaque de
raccordement.
4. Raccorder le conduit à la plaque de raccordement.
5. Effectuer les raccordements de l. Remarque : Le l vert
doit être raccordé au point de mise à la terre.
AVERTISSEMENT
Sélectionner un fil de champ aux dimensions appropriées,
en fonction de la longueur du circuit et en conformité avec
le code d'installation en vigueur. Le connecteur de mise à
la terre doit être d’au moins 12 AWG.
6. Positionner les ls et les câbles à l'intérieur du bloc
d'alimentation, puis xer solidement la plaque de
raccordement électrique.
7. Brancher la cellule dans le bloc d'alimentation.
3.6 Liaison électrique
Le National Electric Code® (NEC® aux États-Unis) ou le
Code canadien de l’électricité (CCE au Canada) exige que les
équipements de piscine soient liés les uns aux autres. Véri er
les codes locaux pour déterminer si les autorités compétentes
(AHJ aux États-Unis) ou les autorités compétentes au
Canada font respecter le NEC ou le CCE et/ou d’autres codes
d'installation locaux. Il est recommandé d’utiliser un l en
cuivre massif de 8,37 mm
2
(8 AWG), conformément au NEC
et au CCE, pour lier le bloc d’alimentation à un raccordement
de liaison électrique qui est acceptable pour les AHJ locales
ou les autorités compétentes au Canada. Se référer aux codes
locaux a n de connaître l'épaisseur acceptable du l de liaison
électrique. Relier le point de mise à la terre situé sur la partie
inférieure du panneau arrière du châssis à un point de liaison
électrique commun. Ne pas utiliser le bloc d'alimentation
