Página 68
ESPAÑOL

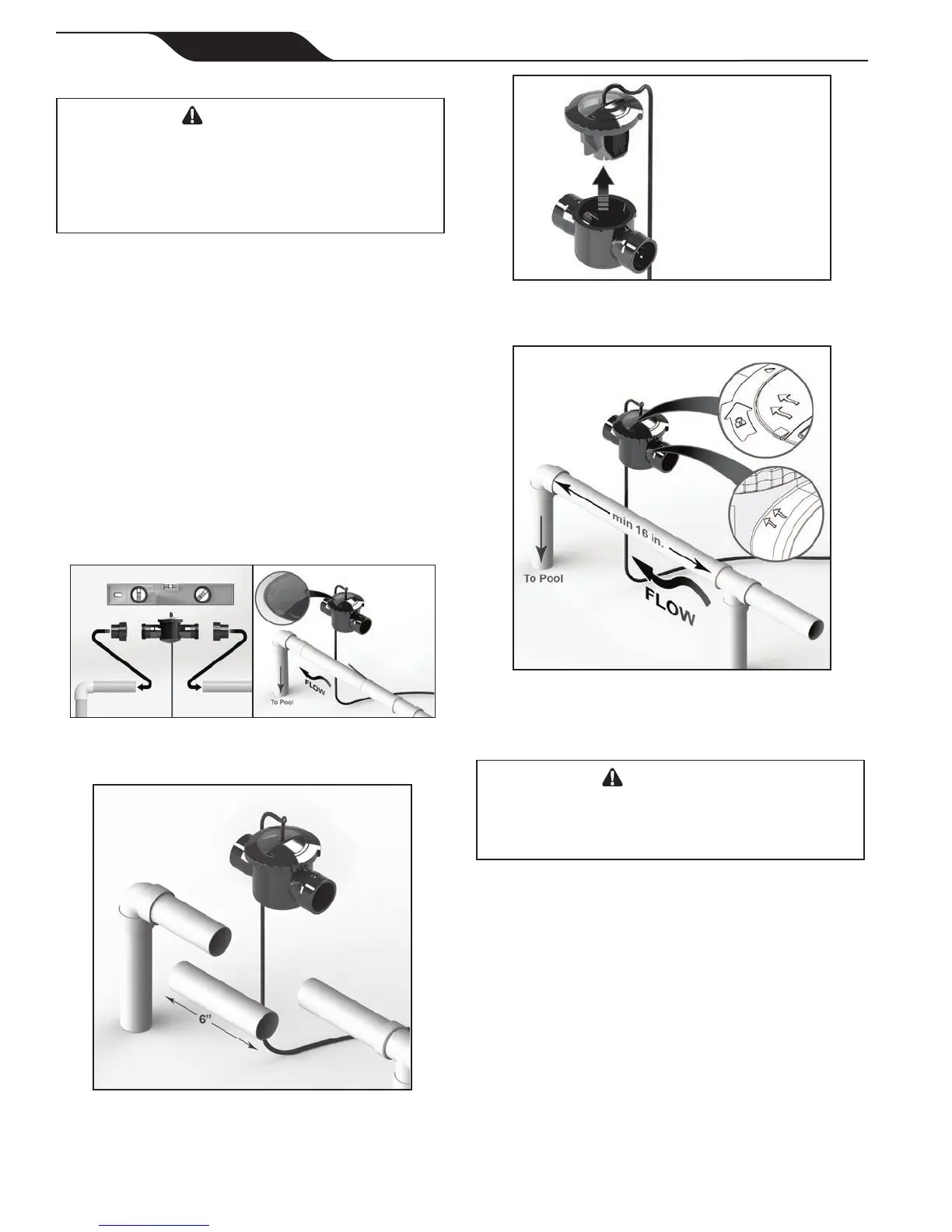

Sistema generador de cloro Jandy® Pro Series TruClear™ | Manual de instalación y operación
NOTA Siladireccióndelujodelaguanocoincideconlasechas
en la carcasa, la celda fallará.
4. Deje secar el sistema según las instrucciones que
proporcione el fabricante del pegamento. Cuando el
pegamento seque, inicie el sistema y veri que que el
 ujo de agua sea correcto.
ADVERTENCIA
Para evitar daños a la propiedad, lesiones graves o la muerte,
no utilice la celda electrolítica sin circulación de agua o si la
carcasa de la celda está dañada o mal ensamblada.
Instalación modernizada
La instalación modernizada es una TruClear diseñada de
fábrica con uniones roscadas integradas en la unidad de
alojamiento. Este método puede usarse para reemplazar un
generador de cloro existente o como nueva instalación.
1. Determine la ubicación deseada de la celda como la
última pieza de equipo antes de la entrada de retorno
hacia la piscina, en un segmento de tubo de por lo
menos 16 pulgadas de largo. La celda debe montarse
verticalmente en el tubo que esté tendido a menos de
± 5º de nivel (paralelo al suelo). La celda no puede
montarse en un tubo vertical o inclinado.
NOTA Se debe instalar la celda en una longitud horizontal de
16 pulgadas (40 cm) de tubo después de los calentadores,
lasbombasylosltros,comolaúltimapiezadeequipoenel
sistema de hidráulica de circulación antes de la piscina (vea
lagura1).
3.4 Instalación de la celda
ADVERTENCIA
El dispositivo generador de cloro Jandy Pro Series se
puede instalar solamente en exteriores. La celda se debe
instalar horizontalmente con el cable apuntando hacia
arriba para evitar la acumulación de gases inflamables
que resulten en INCENDIO O EXPLOSIÓN.
Instalación estándar
La instalación estándar consiste en conectar la unidad de
alojamiento de TruClear directamente al sistema de hidráulica
de la piscina, sin el uso de uniones roscadas.
1. Determine la ubicación deseada de la celda como la
última pieza de equipo antes de la entrada de retorno
hacia la piscina, en un segmento de tubo de por lo
menos 16 pulgadas de largo. La celda debe montarse
verticalmente en el tubo que esté tendido a menos de ± 5º
de nivel (paralelo al suelo). La celda no puede montarse
en un tubo vertical o inclinado.
NOTA Se debe instalar la celda en una longitud horizontal de
16 pulgadas (40 cm) de tubo después de los calentadores,
lasbombasylosltros,comolaúltimapiezadeequipoenel
sistema de hidráulica de circulación antes de la entrada de la
piscina(vealagura1).
2. Haga los recortes apropiados en el tubo en donde instalará
la celda. El espacio entre los cortes debe ser de 6 pulgadas.
3. Quite la celda de la carcasa y conecte la carcasa al tubo,
asegurándose de que las  echas del indicador de  ujo en
la carcasa coincidan con la dirección de  ujo del agua.
Los caños deben estar limpios y secos antes de pegar.

Jandy TruClear Specifications

General

Type	Saltwater Chlorinator
Cell Material	Titanium
Pool Size Capacity	Up to 40, 000 gallons
Control Interface	Digital
Power Supply	120/240 VAC
Installation	Inline plumbing installation
Salinity Range	2500 - 4500 ppm
Plumbing Size	2 inch
