JOHNSON CONTROLS
35
SECTION 2 - INSTALLATION
FORM 160.75-N1
ISSUE DATE: 04/15/2019
2
LD07131a

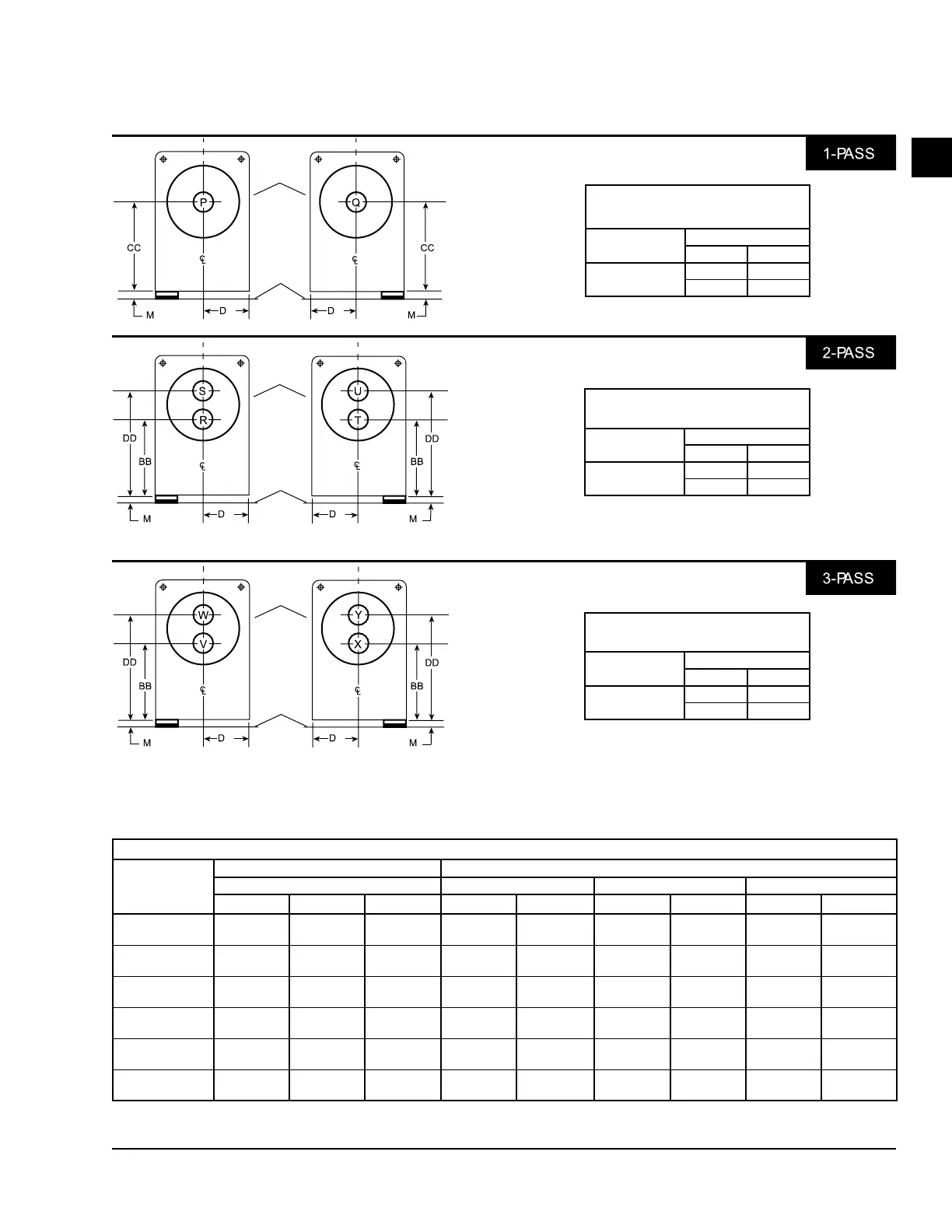

FIGURE 22 - DIMENSIONS – CONDENSER COMPACT WATERBOXES - A THROUGH Q -STANDARD (MM)
CONDENSER COMPACT WATERBOXES – STANDARD - FT-IN (MM)
COMPACT WATERBOXES – 150 PSI ROUND
CONDENSER
SHELL CODE
NOZZLE PIPE SIZE IN (MM) CONDENSER NOZZLE DIMENSIONS FT-IN (MM)
NUMBER OF PASSES 1-PASS 2-PASS 3-PASS
1 2 3 D CC
5
BB
5
DD
5
BB
5
DD
5
A
10"
(254)
6"
(152)
6"
(152)
1'-3"
(381)
2'-4"
(711)
1'-9 1/2"
(546)
2'-10 1/2"
(876)
1'-9 1/2"
(546)
2'-10 1/2"
(876)
C,D
12"
(305)
8"
(203)
6"
(152)
1'-3 1/2"
(394)
2'-6"
(762)
1'-10 3/8"
(568)
3'-1 5/8"
(956)
1'-10 3/8"
(568)
3'-1 5/8"
(956)
E,F
14"
(356)
10"
(254)
8"
(203)
1'-5 1/2"
(445)
2'-8"
(813)
1'-11 3/4"
(603)
3'-4 1/4"
(1022)
1'-11 3/4"
(603)
3'-4 1/4"
(1022)
J,K,L
16"
(406)
10"
(254)
10"
(254)
1'-8"
(508)
3'-0"
(914)
2'-3"
(686)
3'-9"
(1,143)
2'-3"
(686)
3'-9"
(1,143)
M,N
20"
(508)
14"
(356)
10"
(254)
1'-11"
(584)
3'-6"
(1067)
2'-6 3/8"
(772)
4'-5 5/8"
(1,362)
2'-6 3/8"
(772)
4'-5 5/8"
(1,362)
P, Q
20"
(508)
16"
(406)
14"
(356)
2'-1 1/4"
(641)
3'-8"
(1118)
2'-7"
(787)
4'-9"
(1,448)
2'-7"
(787)
4'-9"
(1,448)
NOZZLE
ARRANGEMENTS
NUMBER
OF PASSES
CONDENSER
IN OUT
1
P Q
Q P
NOZZLE
ARRANGEMENTS
NUMBER
OF PASSES
CONDENSER
IN OUT
2
R S
T U
NOZZLE
ARRANGEMENTS
NUMBER
OF PASSES
CONDENSER
IN OUT
3
V Y
X W
See Notes on page 33.
