4) Conexión de cables

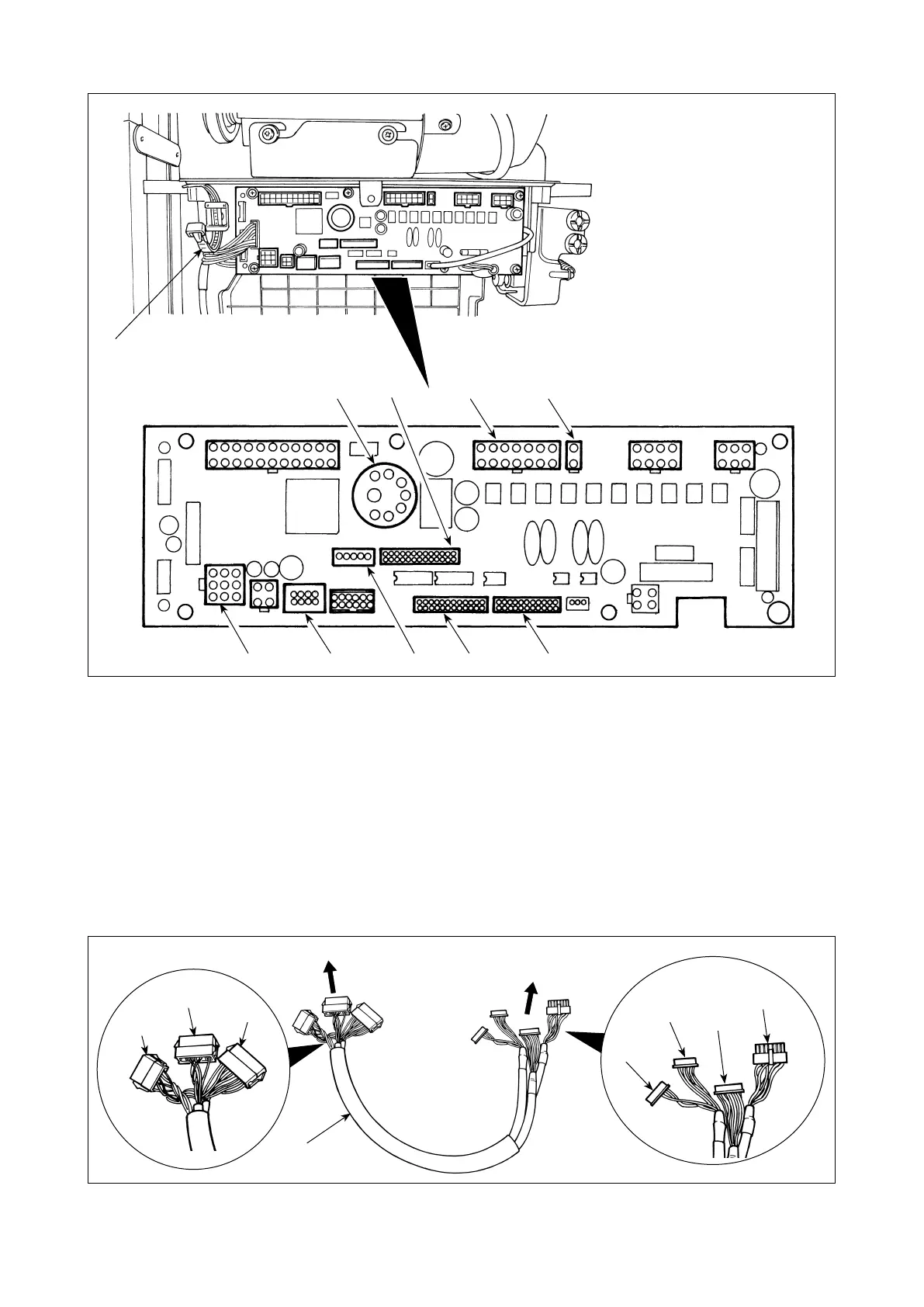

1) Conecte el conector de señales del motor, sincronizador de barra de agujas, panel de operación y cable
de unión al controlador de la máquina de coser. Después de insertar el conector, ponga juntos todos los
cables sujetándolos con la abrazadera de cables
ubicada en el lado de la caja.
CN44
(24P)
CN59
(26P)
CN58
(22P)
CN36
(14P)
Conectar en lado de
la caja del controlador
Conectar en lado de la máquina
CN100
(12P)
CN101
(16P)
CN102
(18P)
CN30 Conector de señales del motor
CN33 Sincronizador de barra de agujas instalado externamente (versión de +5V) : Se detecta la posición
de la barra de agujas.
CN36 Solenoide de cabezal de máquina: Provisto de solenoides para corte de hilo, pespunte de trans-
porte inverso, interruptor de transporte inverso de un toque.
CN37
Solenoide de elevación del pie prensatelas (sólo para el tipo de elevador automático del pie prensatelas)
CN38 Panel de operación : Pueden programarse diversos tipos de costura. (Para los detalles de otros
paneles de operación distintos del CP-18, consulte el Manual de instrucciones del panel a usar.)
CN43 Sincronizador incorporado de posición de aguja del cabezal de la máquina (tipo +12 V) : Detecta
la posición de la barra de agujas.
CN44 Interruptor de mano: Interruptor de mano excepto el interruptor de transporte inverso.
CN58 Conector de entrada extendida (para entrada a sensor, etc.)
CN59 Conector de salida extendida (para salida de la válvula de solenoide)
Cable de
transmissión
