– 6 –

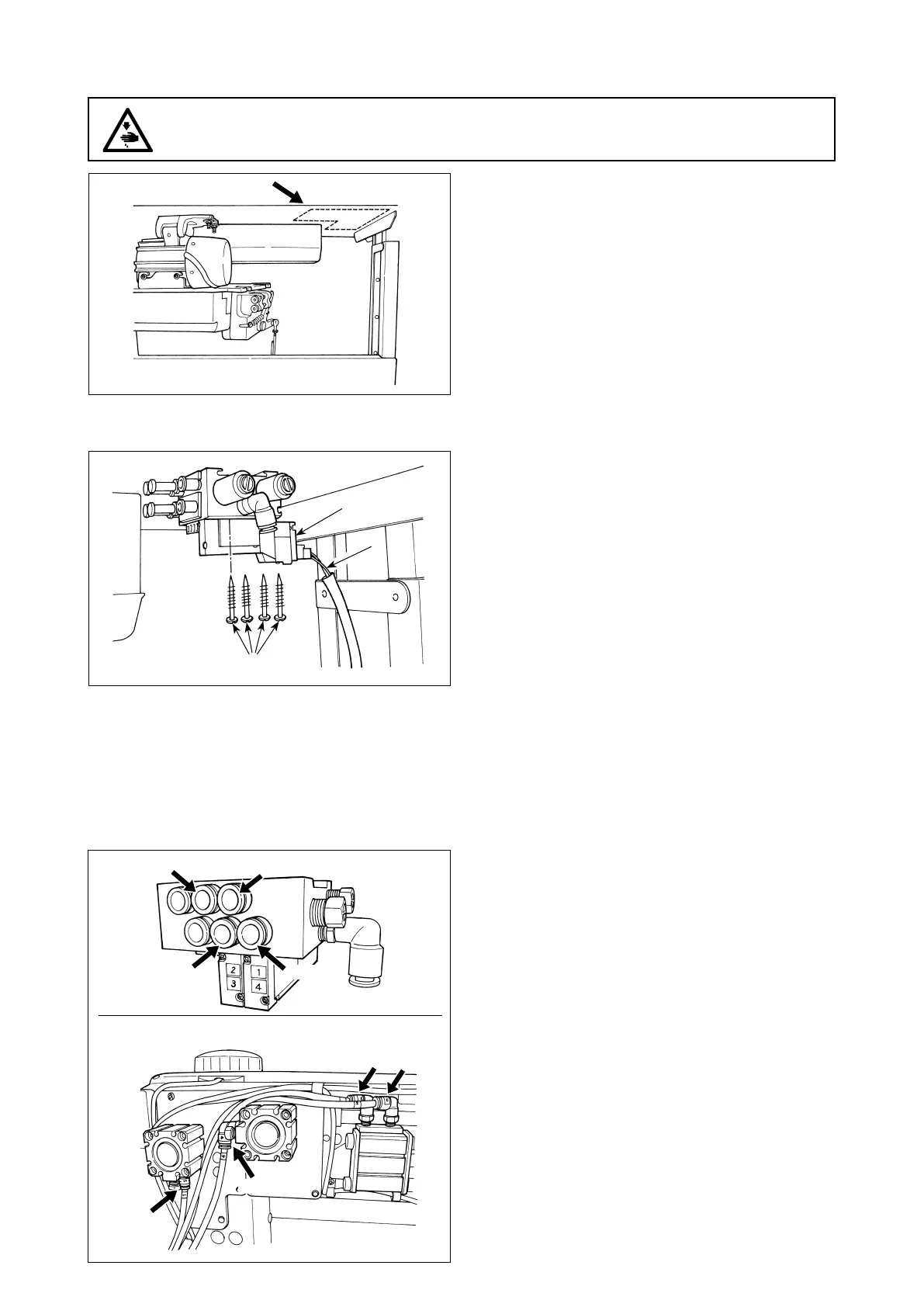

4. INSTALLAZIONE DEL DISPOSITIVO PNEUMATICO/AK
Installare il regolatore e la valvola solenoide (asm.)
del dispositivo pneumatico/AK nel posto indicato
dalla linea tratteggiata.
(1) Installazione del dispositivo pneumatico/AK
1) Installare la valvola a solenoide (asm.)
󰿿
sulla
supercieinferioredeltavoloconlevitiperlegno
󱀀
in dotazione con l'unità. In questo momento,
fare attenzione che il cavo
󱀁
della valvola a sole-
noide (asm.) non tocchi le gambe.
(2) Tubazione dell'aria
[Nel caso in cui il numero di tubo dell'aria sia indicato sulla valvola a solenoide (asm.)]
(Attenzione) 1. Fare attenzione a non inserire i tubi dell’aria ai giunti d’accoppiamento rapidi sbagliati.
2. Inserire completamente i tubi dell’aria ai giunti d’accoppiamento rapidi facendo attenzione
che non perda l’aria.
3. Evitare con attenzione che i tubi dell’aria si pieghino.
LU-1500N-7
[Esempio: Serie LU-1500N-7]
1) Collegare ciascun tubo dell'aria al giunto con il
numero corrispondente indicato sul cilindro nella
testa. Se il tubo dell'aria è troppo lungo, tagliarlo
alla lunghezza appropriata.
No.1
No.2
No.3
No.4
No.2No.3
No.4
No.1
AVVERTIMENTO :
Al ne di evitare ferimenti causati dall’avvio improvviso della macchina, spegnere la macchina ed
assicurarsi in anticipo che il motore abbia completamente cessato di ruotare.
󱀀
󰿿
󱀁
