JUKI SC-922 - Installazione Dellinterruttore a Ginocchio

– 8 –
󰿿
󱀀
DU-141H-7 / DSU / LZH-1290-7
1
7
14
8
Nero (No. 11)
Bianco (No. 4)
Cavi dell’interruttore a ginocchio
Linea nera
Linea bianca

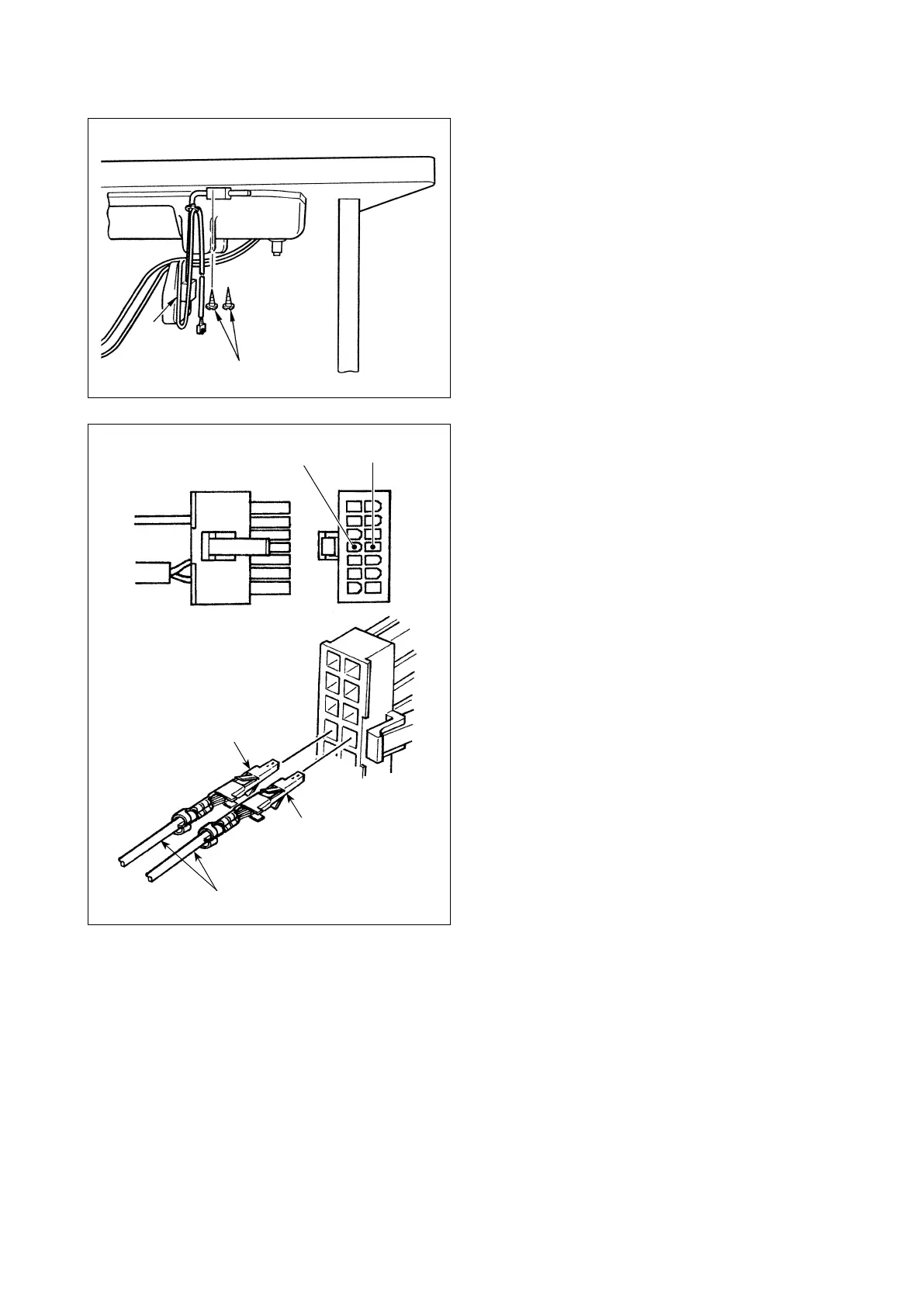

(3) Installazione dell'interruttore a ginocchio
1) Installare l'interruttore a ginocchio (asm.)
󰿿
sulla
supercieinferioredeltavoloconlevitiperlegno
󱀀
in dotazione con l'unità.
2) Collegare l'interruttore a ginocchio al pin No. 4 e
No. 11 del connettore 14P della macchina il quale
è collegato al CN36 del controllore della macchi-
na.
