JUKI SC-922 - 9 延长电缆线

– 15 –

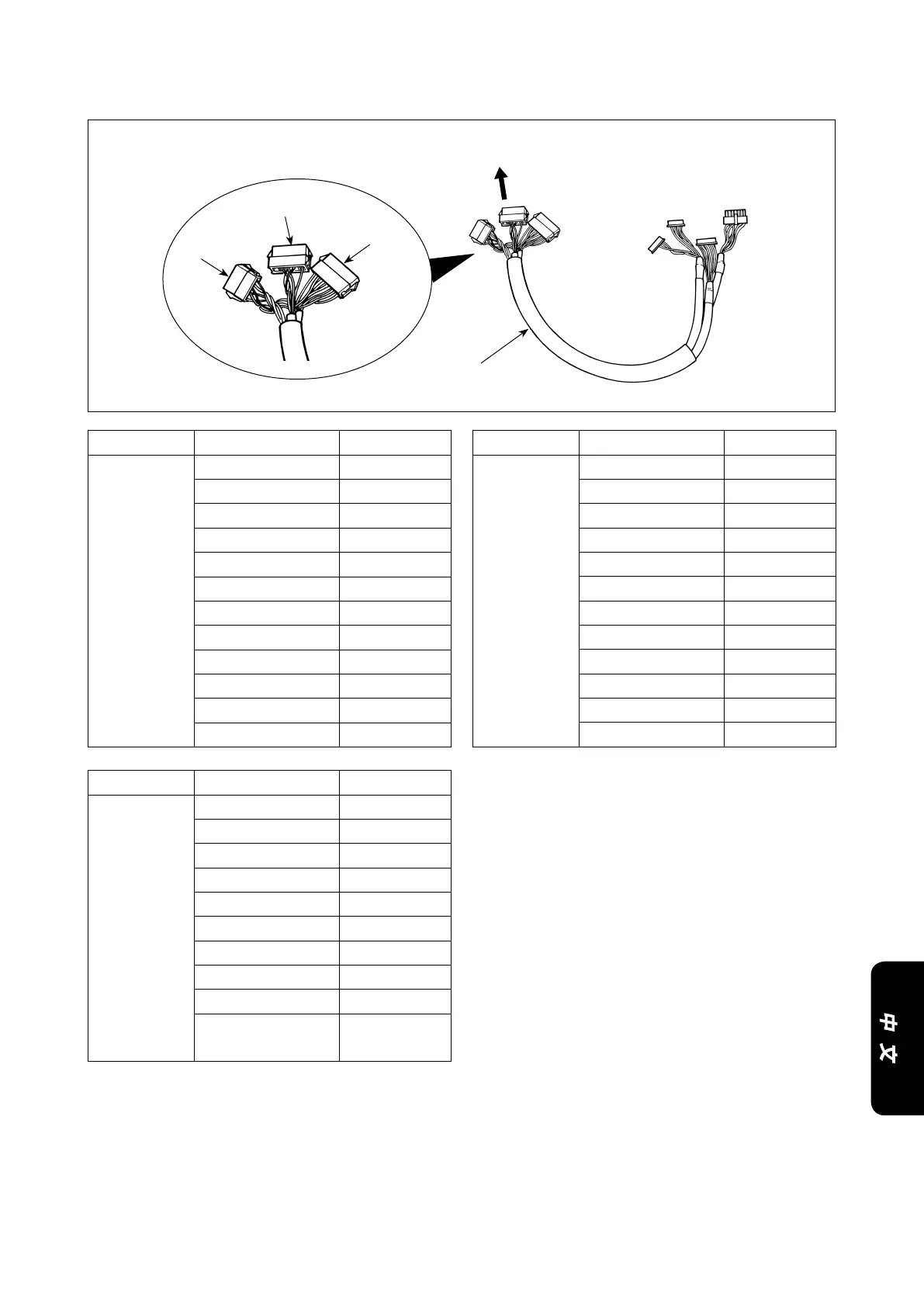

9. 延长电缆线
CN100(12P) 引脚 No. 功能
机头电磁阀
用
1 TRMMg(-)
7 TRMMg(+)
2 TRMg(-)
8 TRMg(+)
12 FG
9 GND
10 BTSW
3 +12V
11 DLVolume
4 DLLimitSW1
5 DLLimitSW2
6 GND
CN101(16P) 引脚 No. 功能
触摸倒缝开
关组用
1 BTSW
2 DLSW
3 ABTSW
10 NUSW
11 2PSW
6 TCSW
9 GND
14 GND
13 +24V
4 DLSWLED
12 2PSWLED
5,7,8,15,16 -
CN102(18P) 引脚 No. 功能
电磁阀用 1 FL
2 BT
3 DL
4 SS
5 2P
6 TRM
7 TRMRET
8 TC
9 FL2
10,11,12,13,
14,15,16,17,18
+24V
CN100(12P)
CN101(16P)
CN102(18P)
延长电缆线
连接到缝纫机侧
