JUKI SC-922 Supplementary Instructions Manual

– 16 –

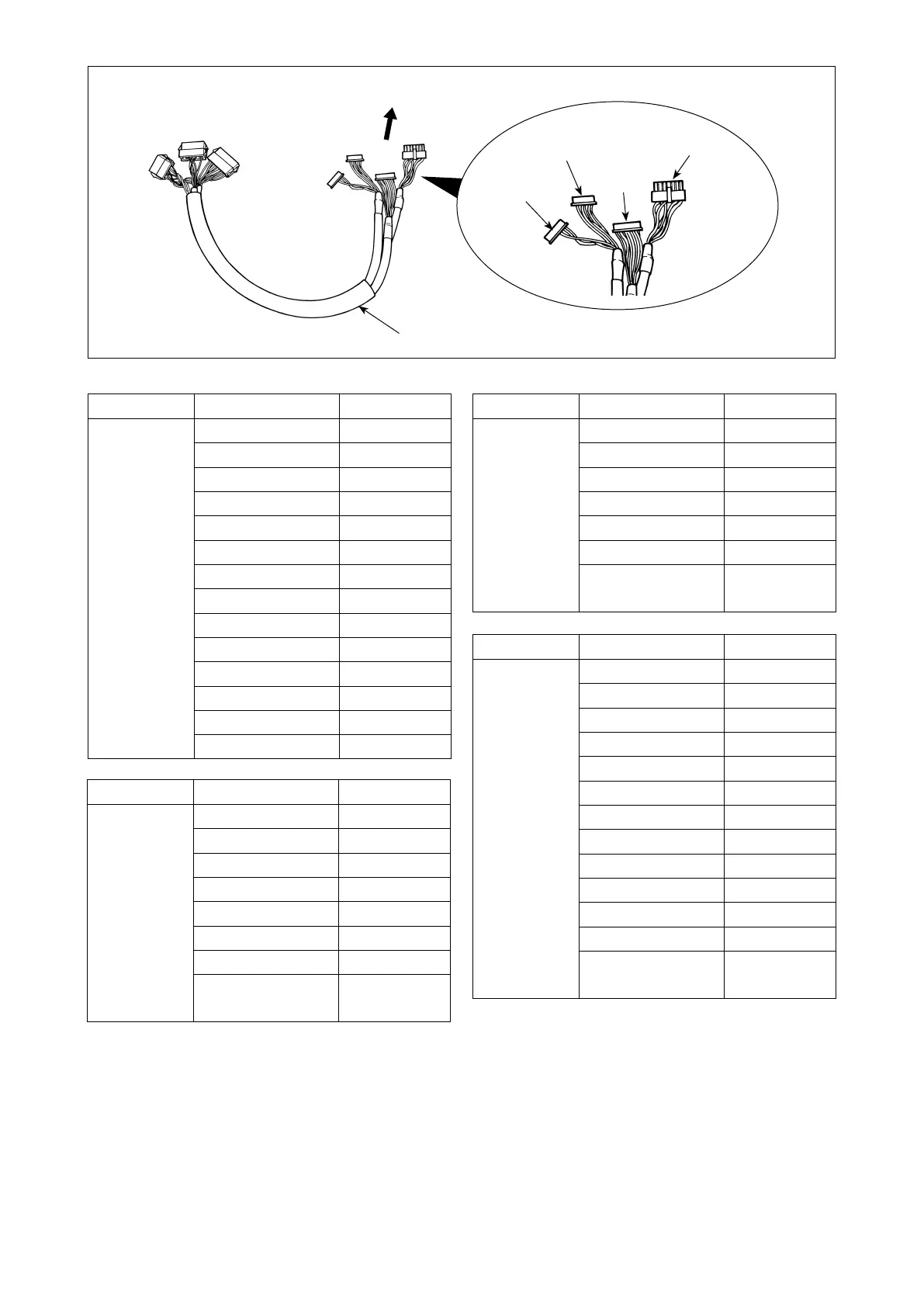

CN36(14P) 引脚 No. 功能
机头电磁阀
用
1 TRMMg(-)
8 TRMMg(+)
7 TRMg(-)
14 TRMg(+)
10 FG
5 BTSW
12 GND
4 FLSW
11 GND
2 WPMg(-)
9 WPMg(+)
6 BTMg(-)
13 BTMg(+)
3 -
CN44(24P) 引脚 No. 功能
触摸倒缝
开关组用
4 DLSW
5 ABTSW
6 NUSW
7 2PSW
8 TCSW
12 GND
1,2,3,9,10,
11,13 ～ 24
-
CN58(22P) 引脚 No. 功能
限制交替上
下量速度用
2 GND
9 +24V
7 +12V
14 DLVolume
4 DLLimitSW1
5 DLLimitSW2
8 GND
1,3,6,10 ～ 3,
15 ～ 22
-
CN59(26P) 引脚 No. 功能
电磁阀用 11 FL
12 BT
13 DL
14 SS
15 2P
16 FL2
17 TRM
18 TRMRET
19 TC
22 DLSWLED
23 2PSWLED
1～5 +24V
6 ～ 10,20,21,
24,25,26
-
CN44(24P)
CN59
(26P)
CN58(22P)
CN36(14P)
连接到电气箱
延长电缆线
