JUKI SC-922 - 4 Instalación del Dispositivo de Aire;Ak; Tubería de Manguera de Aire

– 6 –

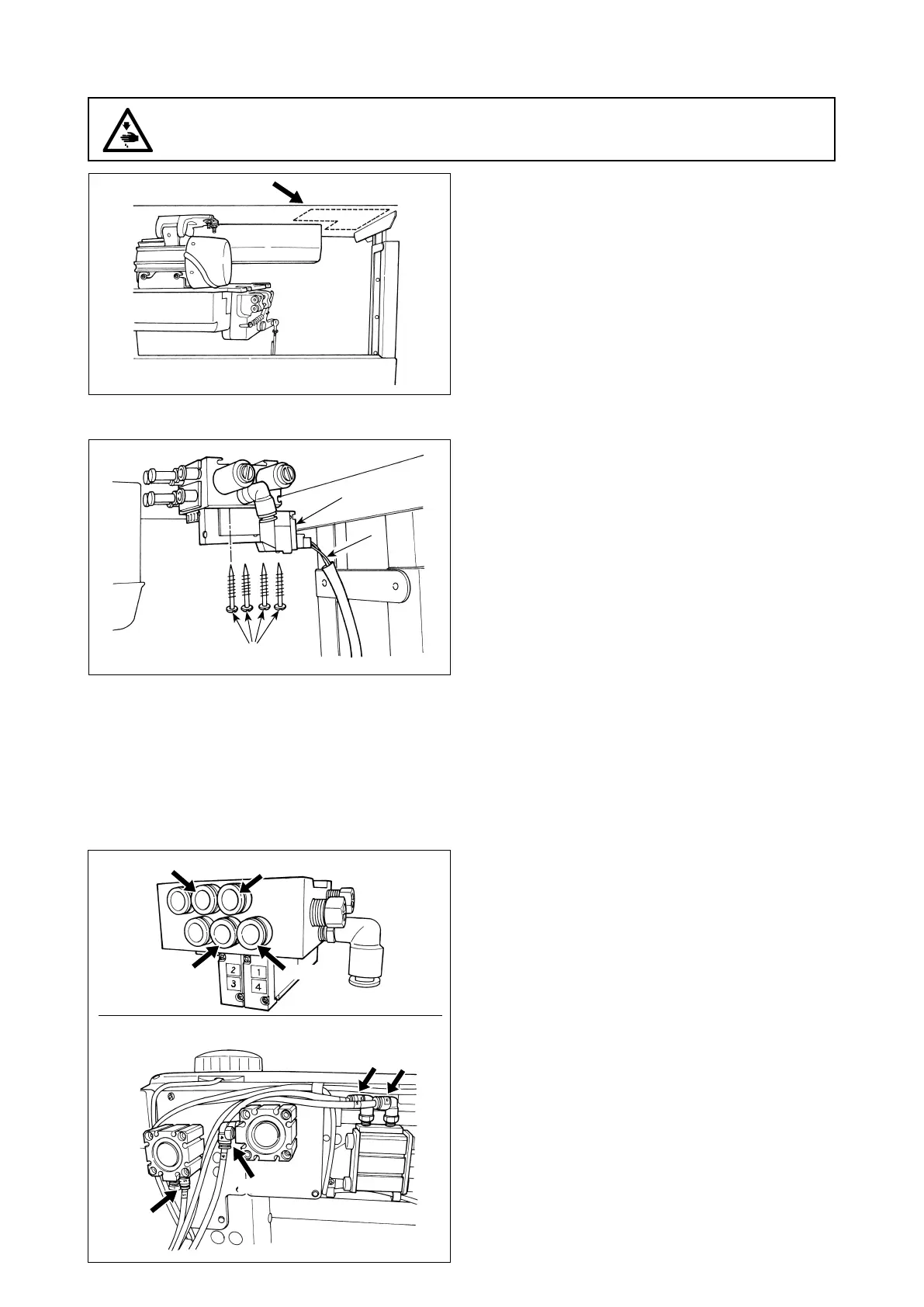

4. INSTALACIÓN DEL DISPOSITIVO DE AIRE/AK
Instale el regulador y la válvula de solenoide (cjto.)
del dispositivo de aire/AK en la ubicación indicada
por la línea punteada.
(2) Tubería de manguera de aire
[En caso de que el número de la manguera de aire se encuentre indicado en la válvula de solenoide (cjto.)]
(Precaución) 1. Tenga cuidado para no insertar las mangueras de aire a juntas de acoplamiento rápido
erróneas.
2. Inserte completamente las mangueras de aire en las juntas de acoplamiento rápido, tenien-
do cuidado para evitar fugas de aire.
3. Tenga cuidado para evitar que se doblen las mangueras de aire.
LU-1500N-7
[Ejemplo: Serie LU-1500N-7]
1) Conecte la manguera de aire de cada número a
la junta con el número indicado en el cilindro del
cabezal. Si la manguera de aire es demasiado
larga, córtela a la longitud apropiada.
№ 1
№ 2
№ 3
№ 4
№ 2№ 3
№ 4
№ 1
(1) Instalación del dispositivo de aire/AK
AVISO :
Desconecte la alimentación eléctrica (“OFF”) antes de empezar el trabajo para evitar accidentes
que pueden ocurrir por el arranque brusco de la máquina de coser.
1) Instale la válvula de solenoide (cjto.)
󰿿
en la su-
percieinferiordelamesautilizandoparaellolos
tornillos de rosca para madera
󱀀
que se suminis-
tran con la unidad. En este punto, tenga cuidado
para que el cable
󱀁
de la válvula de solenoide
(cjto.) no toque las patas.
󱀀
󰿿
󱀁
