JUKI SC-922 - Installation de la Genouillère

– 8 –
󰿿
󱀀
DU-141H-7 / DSU / LZH-1290-7
1
7
14
8
Noir (N° 11)
Blanc (N° 4)
Ligne blanche

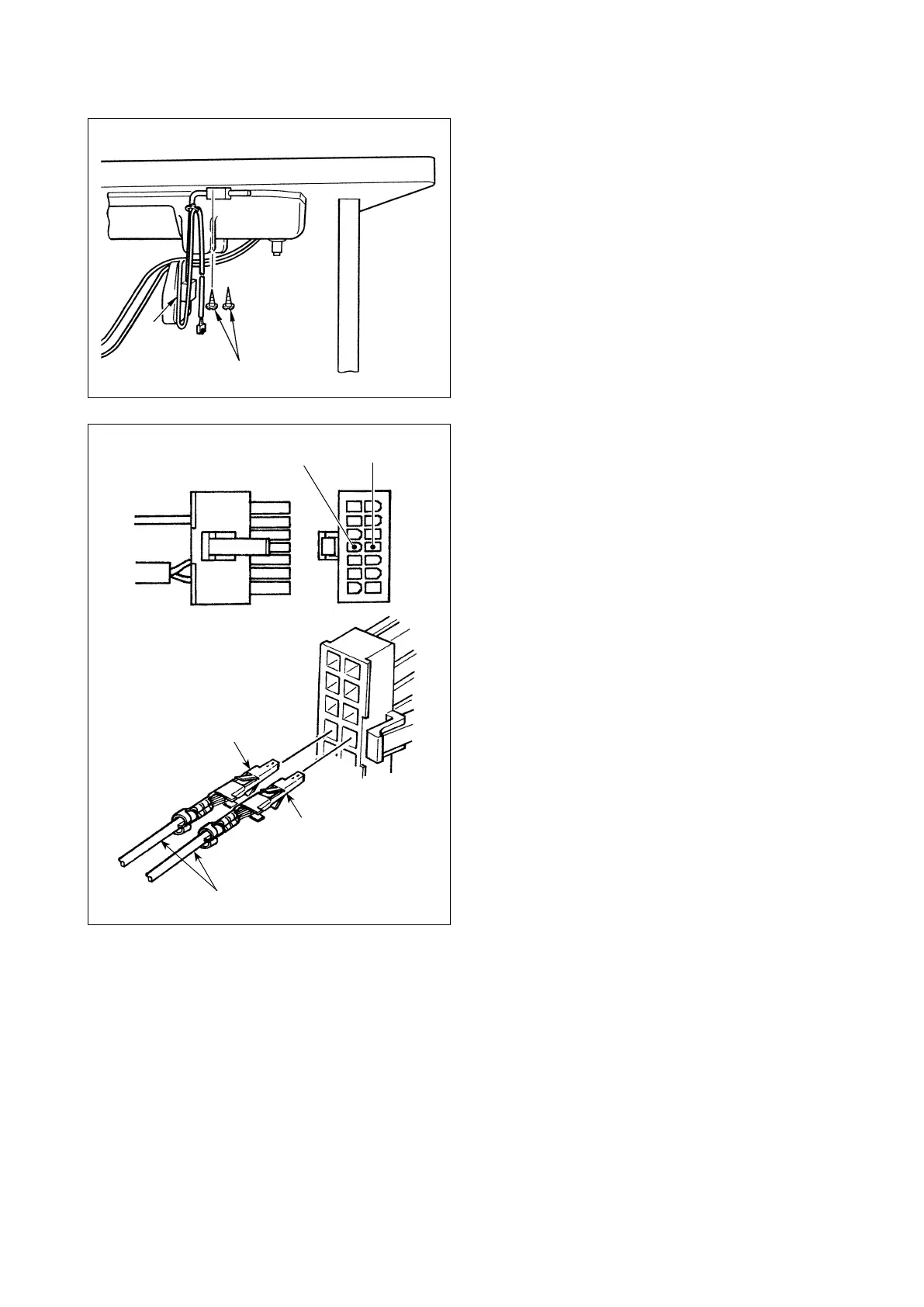

(3) Installation de la genouillère
1) Installer la genouillère (ens.)
󰿿
sur la surface
inférieure de la table au moyen des vis à bois
󱀀
fournies avec l’appareil.
2) Raccorder la genouillère aux broches N° 4 et N°
11 du connecteur de la machine 14P, connecté à
CN36 de la pédale de commande de la machine.
Ligne noire
Cordons de la genouillère
