JUKI SC-922 - 3 Installation de la Boîte de Commande

– 4 –

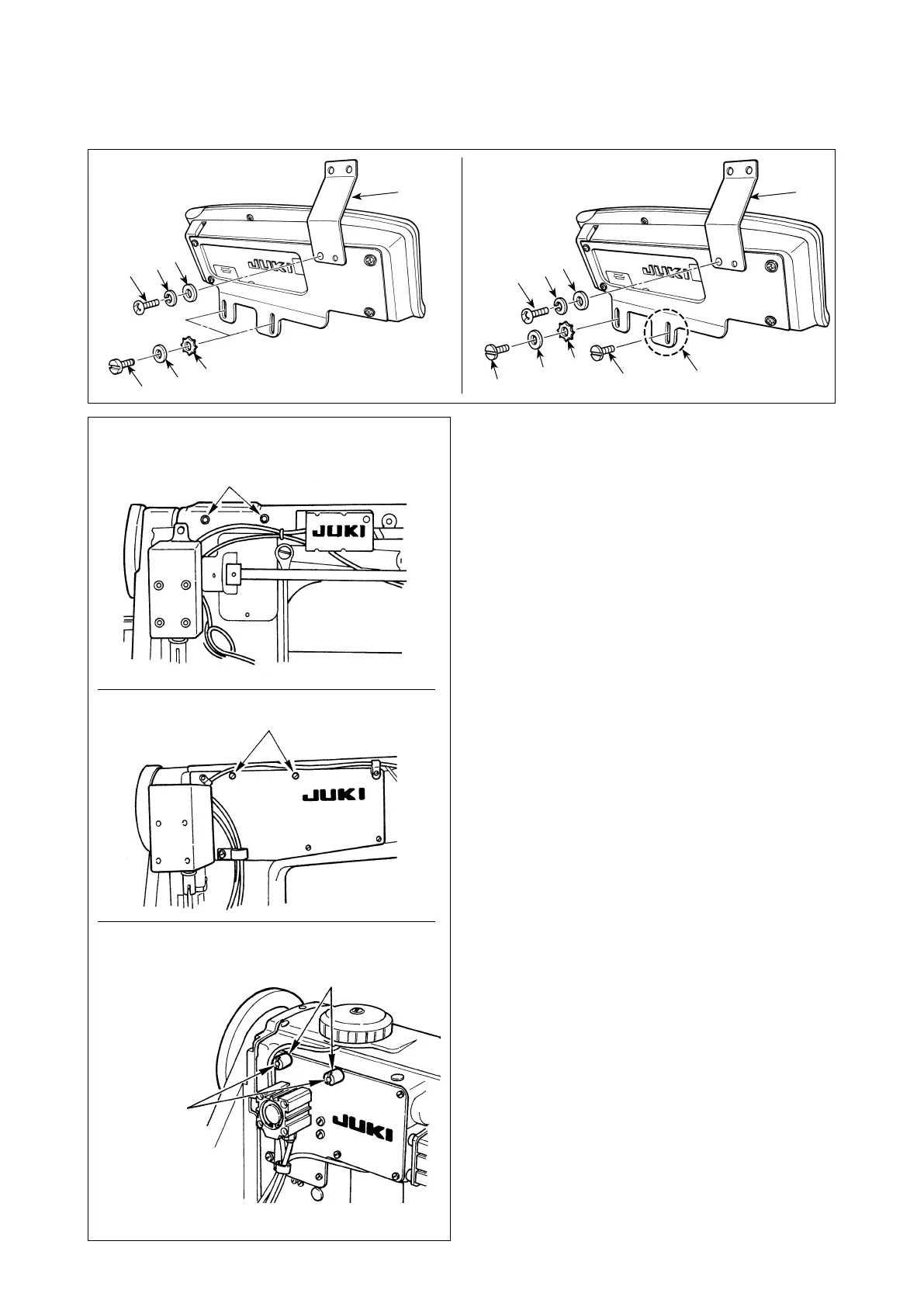

3. INSTALLATION DE LA BOÎTE DE COMMANDE
[ DSU, DSC, LZH-1290-7, DU-141H-7, LU-1500N, LS-1342-7, DNU-1541-7, PLC-1700-7 ]
DSC
DU-141H-7, LU-1500N, LS-1342-7,
DNU-1541-7, PLC-1700-7,
DSU
1)Installerleguide-ldupanneau
󰿿
sur la plaque
d’installation avec la vis
󱀀
, la rondelle élastique
󱀁
et la rondelle
󱀂
fournies en accessoires. Tou-
tefois,leguide-ldupanneau
󰿿
n’est pas installé
sur la série LU-1500N, LS-1342-7 et DNU-1541-
7.
2) Installez la boîte de commande sur la machine
à coudre avec les vis
󱀃
, les rondelles
󱀄
et les
rondelles freins dentées
󱀅
fournies en acces-
soires.
Pour les DU-141H-7 et DSU, toutefois, la vis
󱀆
ac-
compagnant la tête de la machine à coudre doit être
utilisée au lieu de la vis
󱀃
accompagnant la boîte de
commande.
Si la boîte de commande est installée sur la section
A, elle doit être installée uniquement avec la vis
󱀆
au lieu de la rondelle
󱀄
et de la rondelle dentelée
󱀅
accompagnant la boîte de commande.
Position d’installation
CP-180
LZH-1290-7
Goujon
Position d’installation
Position
d’installation
󰿿
󱀀
󱀁
󱀂
󱀆
󰿿
󱀀
󱀁
󱀂
󱀄
󱀅
A
󱀆
󱀄
󱀅
󱀃
CP-180
(Dans le cas DU-141H-7, DSU)
