– 3 –
Liste 3
Liste 2
Modèle Échelle de la plaque de détection de la position BAS
Série LU-2200N A
DU-141H-7, Série DSC, Série DSU, LZH-1290-7 D
Modèle
Volant
Point de repère de
position supérieure
Point de repère de
position inférieure
Point de repère de position
supérieure de l’aiguille à
rotation inverse
DU-141H-7, Série DSC, Série DSU Rouge Blanc -
LZH-1290-7 Entre rouge et rouge Blanc -
Série LU-2200N Entre F et E K B
3) Commencerparvérierquelesconnecteursdelamachineàcoudreontétéretirés.Placerensuitelapé-
dale de commande de la machine sur le réglage où la machine à coudre s’arrête avec l’aiguille abaissée.
Desserrerlavisdexation
du synchroniseur
. Pour régler de sorte que la machine à coudre s’arrête
avec l’aiguille abaissée, tourner le joint pour aligner le point de repère gravé
sur le volant indiquant
la position la plus basse (à savoir, la machine à coudre s’arrête avec l’aiguille abaissée) sur le point de
repère gravé
sur le bras de la machine.
L’emplacement des points de repère gravés sur le volant indiquant la position d’arrêt de la machine à
coudre varie selon le modèle. Se reporter au Liste 3 pour l’emplacement des points de repère de la ma-
chine à coudre.
4) Après avoir réglé l’arrêt BAS, placer la pédale de commande de la machine à coudre sur la position
HAUTdel’aiguilleetconrmerlapositiond’arrêtHAUT.Silapositiond’arrêtHAUTestincorrecte,procé-
der à un réglage précis avec la plaque de détection de la position HAUT
.
5)Aprèsavoirréglélapositiond’arrêt,xerlecouvercledusynchroniseur
. Ramener la pédale de com-
mande de la machine à coudre sur la position BAS de l’aiguille.
Procédure de réglage de la position de la barre à aiguille lorsque la machine à coudre s’arrête

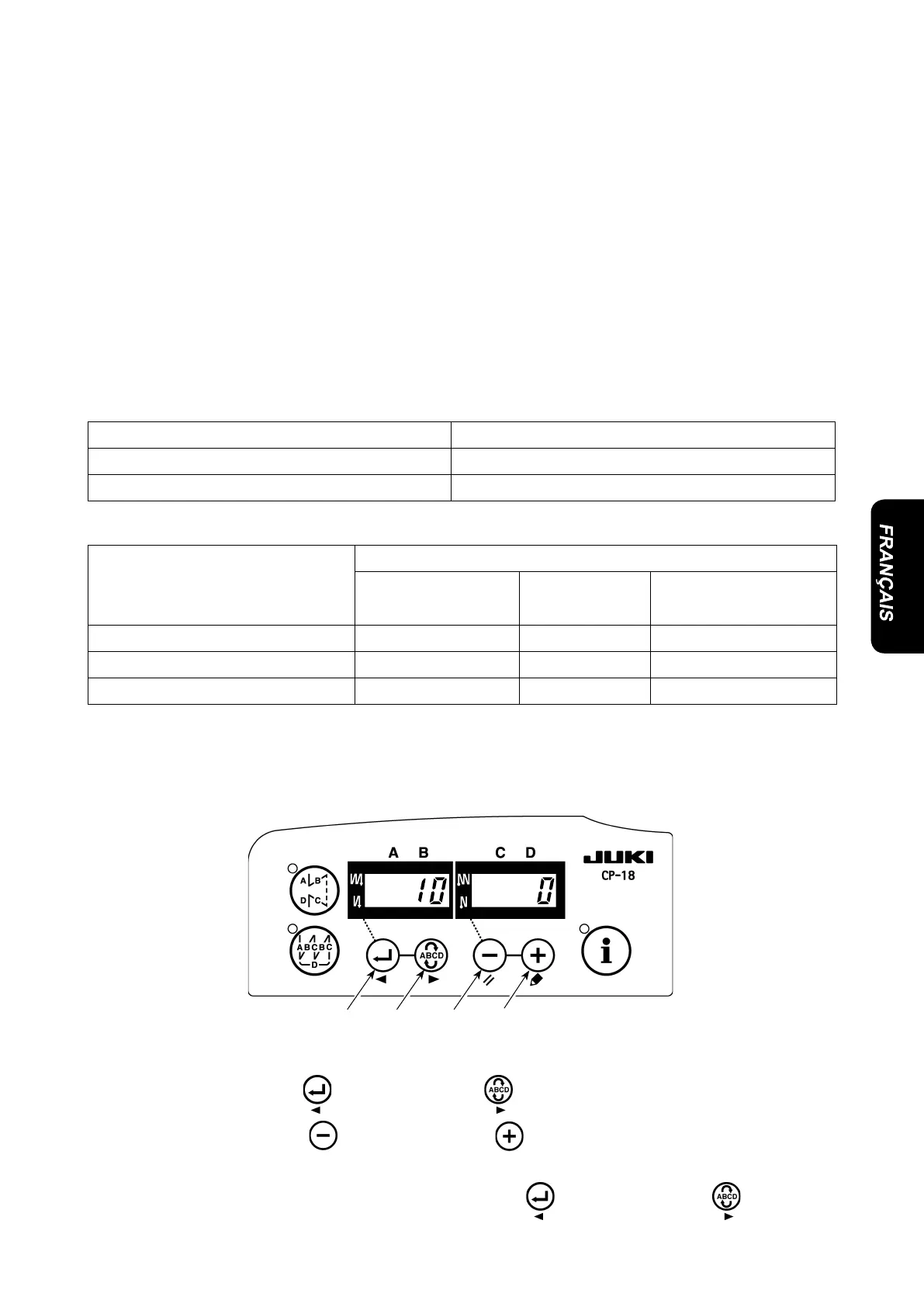

Procéder au réglage de la fonction N° 10 (réglage de la position de la barre à aiguille une fois la machine
arrêtée).
1) Se reporter à " 1. Réglage de la tête montée, 1) Comment accéder au mode de réglage de la fonction " et
accéder au mode de réglage de la fonction.
2)
Appuyer sur le commutateur
ou le commutateur
pour accéder au réglage de la fonction N° 10.
3) Appuyer sur le commutateur
ou le commutateur
et sélectionner " 0 " ou " 1 ".
" 0 " … arrêt sur position basse, " 1 " … arrêt sur position haute
4) Après avoir effectué le réglage, appuyer sur le commutateur
ou le commutateur
et mettre
la machine hors tension.
