– 6 –
4. INSTALLATION DER AK/LUFTVORRICHTUNG
(2) Verlegung der Luftschläuche
(Vorsicht) 1. Darauf achten, dass die Luftschläuche nicht an die falschen Schnellkupplungsstutzen ange-
schlossen werden.
2. Die Luftschläuche vollständig auf die Schnellkupplungsstutzen schieben, und darauf achten,
dass keine Luft entweicht.
3. Biegen der Luftschläuche sorgfältig verhüten.
[Wenn die Luftschlauchnummer am Magnetventil (Einh.) angegeben ist]
LU-1500N-7
Nr. 1
Nr. 2
Nr. 3
Nr. 4
Nr. 2Nr. 3
Nr. 4
Nr. 1

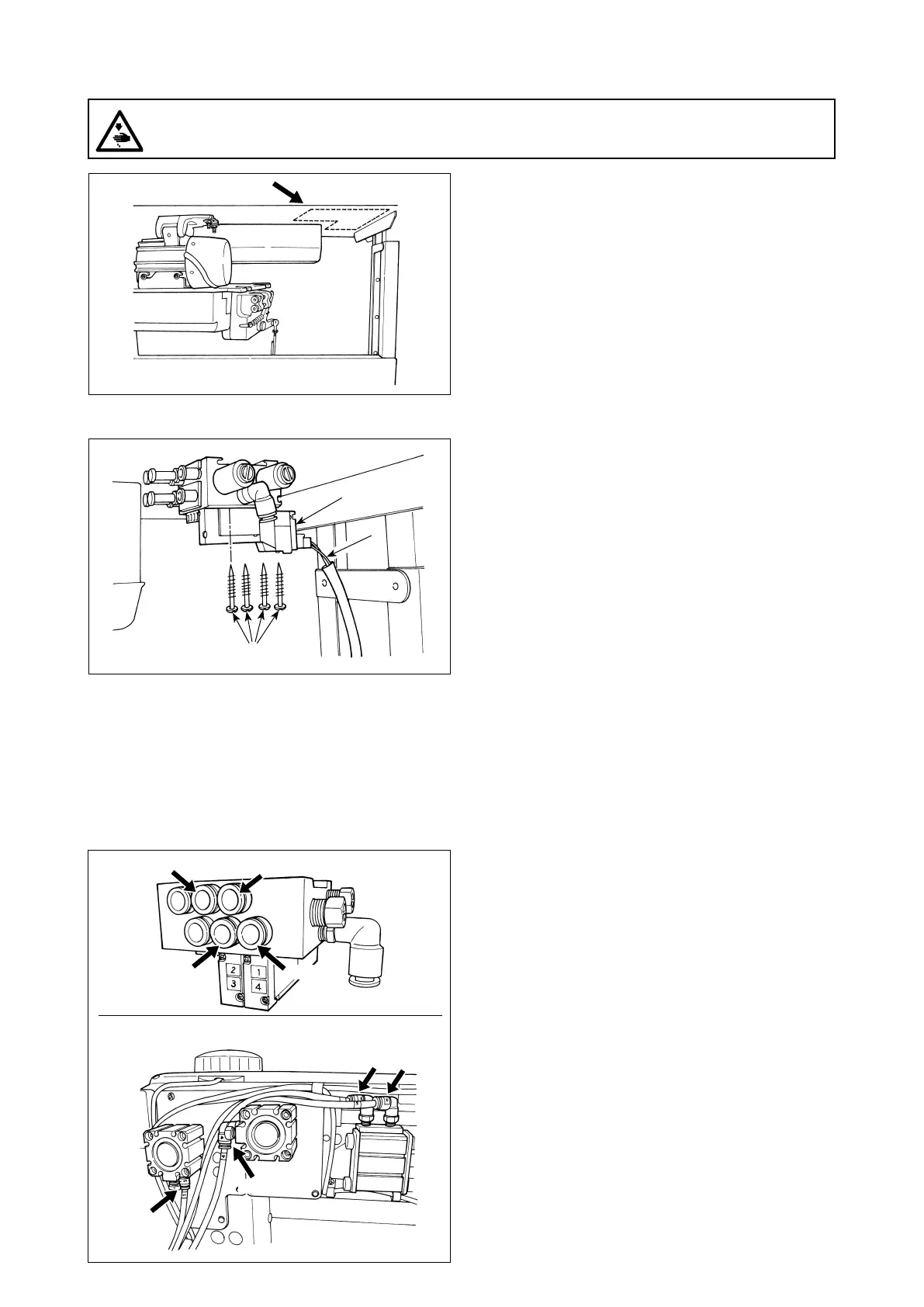

(1) Installation der AK/Luftvorrichtung
Den Regler und das Magnetventil (Einh.) der AK/
Luftvorrichtung an der durch die gestrichelte Linie
gekennzeichneten Stelle installieren.
1) Das Magnetventil (Einh.)
mit den im Liefer-
umfang der Einheit enthaltenen Holzschrauben
auf der Unterseite des Tisches installieren.
Achten Sie dabei darauf, dass das Kabel
des
Magnetventils (Einh.) nicht die Tischbeine be-
rührt.
[Beispiel: Serie LU-1500N-7]
1) Den Luftschlauch der jeweiligen Nummer an
den Stutzen anschließen, dessen Nummer am
Zylinder des Kopfes angegeben ist. Falls der
Luftschlauch zu lang ist, kürzen Sie ihn auf die
passende Länge.
WARNUNG :
Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plötzliches Anlaufen der
Nähmaschine verursachte Unfälle zu verhüten.
