– 5 –
[ Serie LU-2200 ]
Bitte die Schritte 1) bis 4) ausführen, außer an der
Serie LU-22*6N (langer Arm).
An der Serie LU-22*6N (langer Arm) ist nur Schritt 5)
auszuführen.

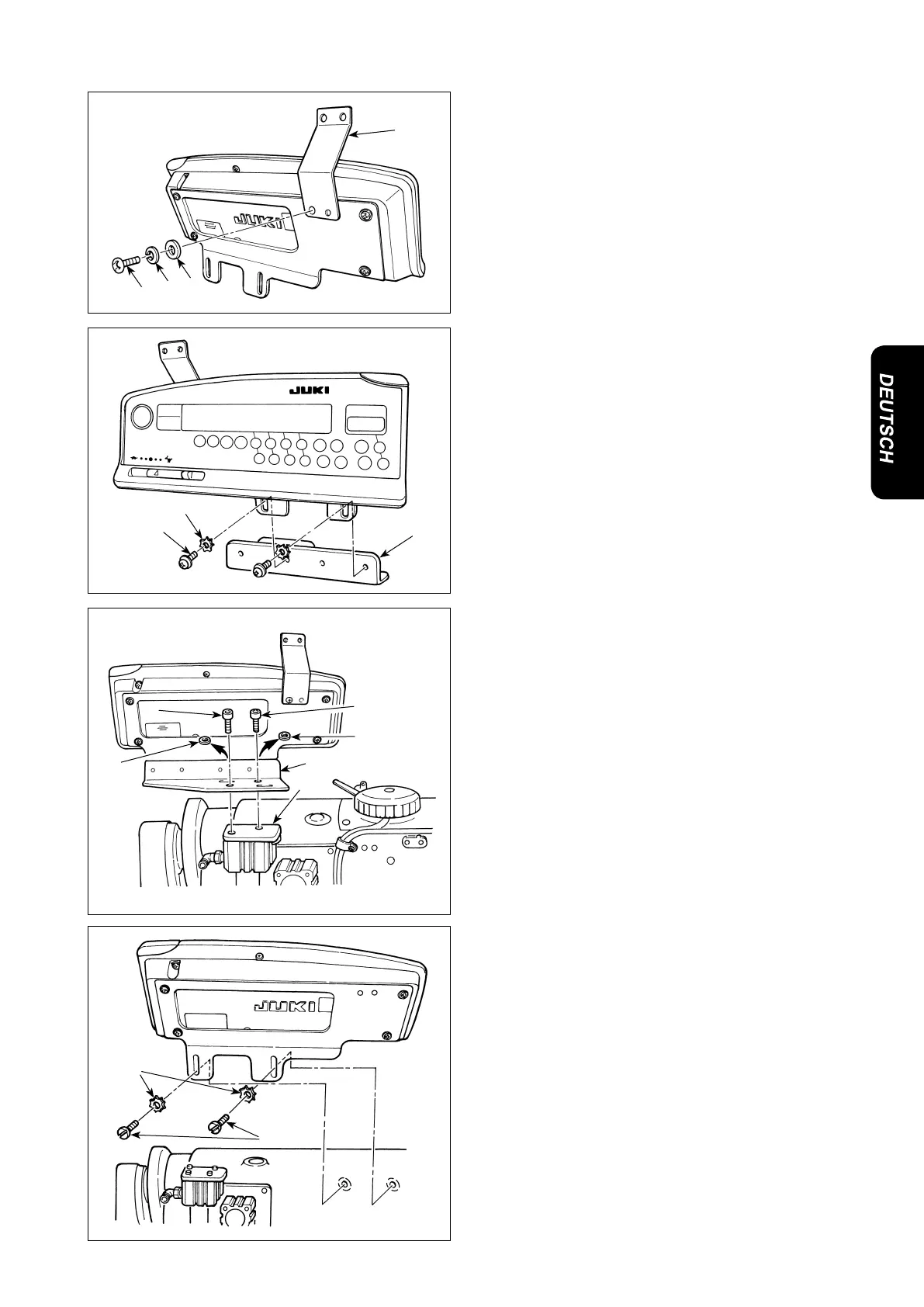

1) Die Konsolen-Fadenführung
mit der als Zube-
hör mitgelieferten Schraube
, der Federschei-
be
und der Unterlegscheibe
an der Monta-
geplatte befestigen.
2) Die Bedienungskonsole mit den als Zubehör mit-
gelieferten Schrauben
und Unterlegscheiben
an der Konsolen-Hilfsmontageplatte
befes-
tigen.
3) Die an der Rückwärtstransportzylinder-Montage-
basis
angebrachten Befestigungsschrauben
und Unterlegscheiben
entfernen. (je 2 Stück)
4) Die Konsolen-Hilfsmontageplatte
mit den Be-
festigungsschrauben
am Rückwärtstransport-
zylinder
befestigen. Dabei werden die Unter-
legscheiben
nicht benutzt.
5) Die Montageplatte mit den Befestigungsschrau-
ben
und Unterlegscheiben
installieren.
