– 12 –

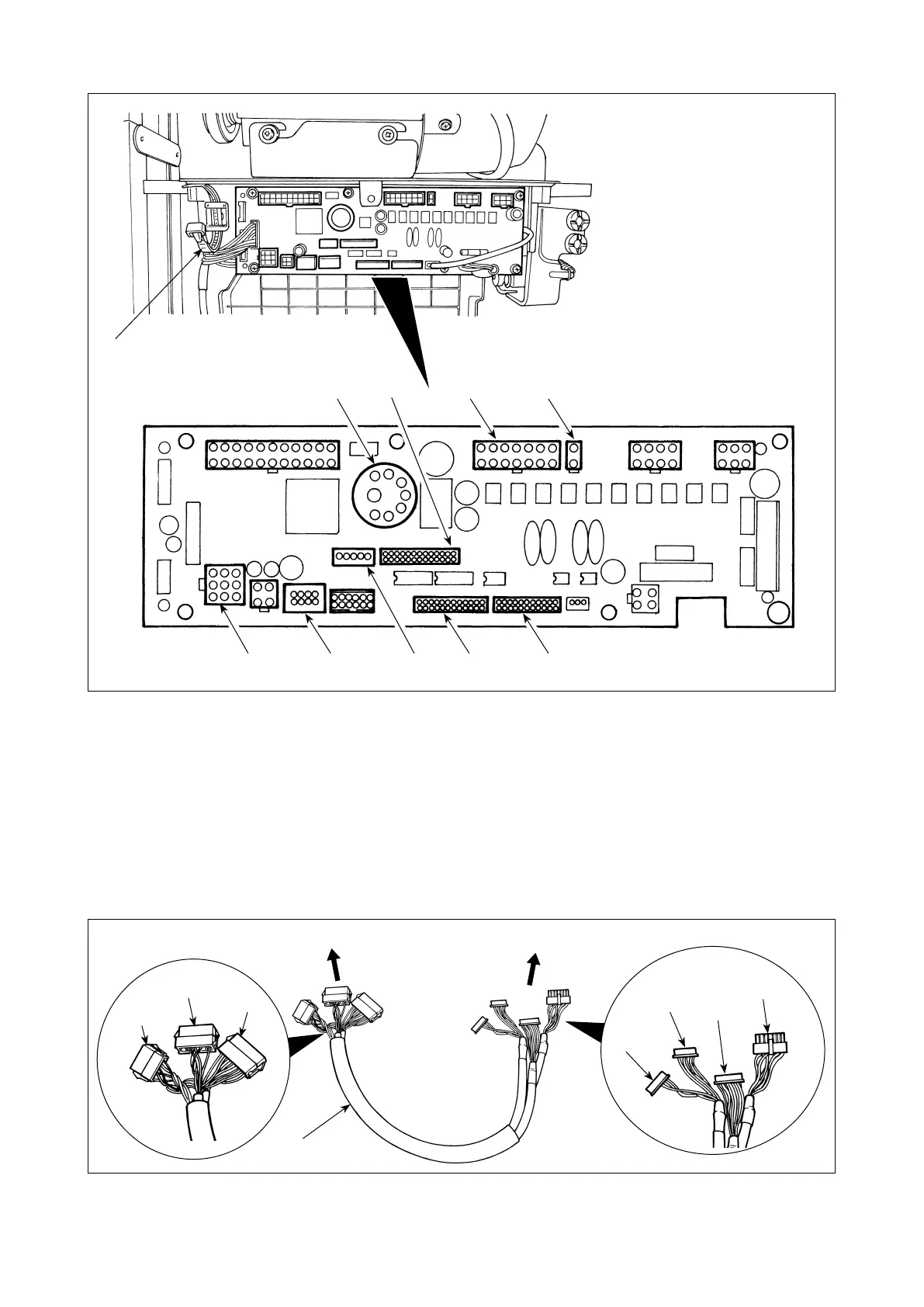

CN30 モーター信号コネクタ
CN33 外付け針棒位置検出器 (+5V 仕様 )：針棒位置を検出します。
CN36 頭部ソレノイド：糸切り、返し縫いソレノイド、タッチバックスイッチ等
CN37 押え上げソレノイド（自動押え上げ仕様のみ）
CN38 操作パネル：各種縫いを設定することができます。（CP-18 以外のパネル機能の詳細は、パネル側の取扱
説明書を参照ください。）
CN43 頭部内蔵針棒位置検出器 (+12V 仕様 )：針棒位置を検出します。
CN44 手元スイッチ：タッチバックスイッチ以外の手元スイッチ
CN58 拡張入力コネクタ ( センサ等の入力 )
CN59 拡張出力コネクタ ( 電磁弁出力 )
4） コードの接続
1) モーター信号コネクタ、針棒検出器、操作パネル、中継コード等をミシンコントローラーに接続し
てください。
コネクタを挿入し終えたら、すべてのコードをボックス側面の束線バンドでまとめて止めます。
