JUKI SC-922 - 2 Installation du Synchroniseur; L22 R

– 2 –

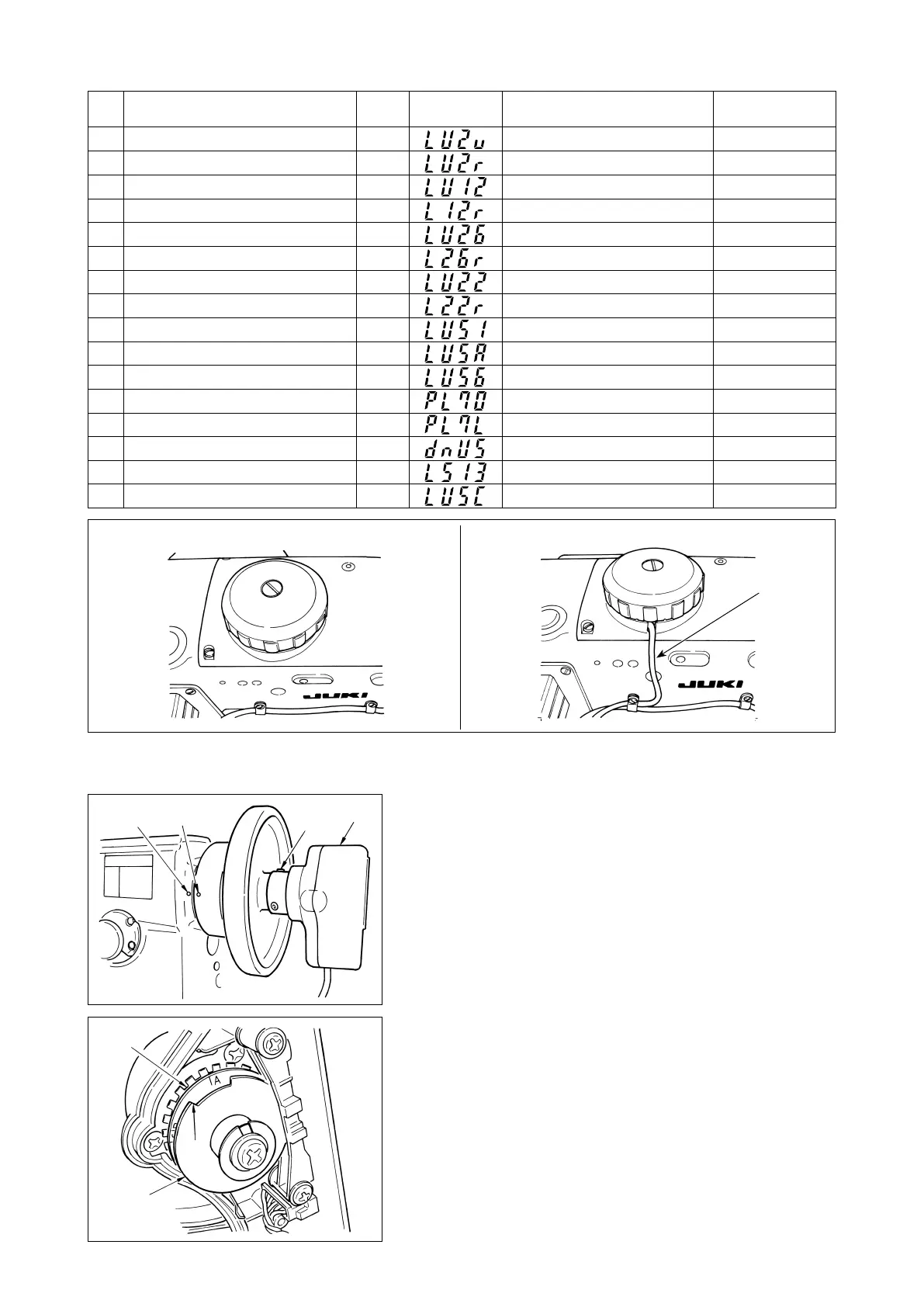

N° Tête de machine Type
Contenu de
l’afchage
Nombre de rotations au mo-
ment de la livraison (sti/min)
Nombre max. de
rotations (sti/min)
1 LU-2210N/2260N-7 (Type de VR) LU2v
3500 3500
2 LU-2210N/2260N-7 (Type de SW) LU2r
3500 3500
3 LU-2212N-7 (Type de VR) LU12
3500 3500
4 LU-2212N-7 (Type de SW) L12r
3500 3500
5 LU-2216N/66N-7 (Type de VR) LU26
3000 3000
6 LU-2216N/66N-7 (Type de SW) L26r
3000 3000
7 LU-2220N-7 (Type de VR) LU22
3500 3500
8 LU-2220N-7 (Type de SW) L22r
3500 3500
9 LU-1510N-7 LU51
3000 3000
10 LU-1510NA-7 LU5A
2000 2000
11 LU-1560N-7 LU56
2500 2500
12 PLC-1710/1760-7 PL70
2500 2500
13 PLC-1760L PL7L
1800 1800
14 DNU-1541-7 dnU5
3000 3000
15 LS-1342-7 LS13
2500 2500
16 LU-1520NC-7 LU5C
2000 2000
Liste 1
• Procéder au réglage ci-dessous pour les modèles non pour-
vus d’un synchroniseur intégré.
•Veilleràconrmerquelapositiond’arrêtestcorrecteavant
deprocéderàl’opérationdecoupedul.
Régler la position d’arrêt à l’état où le synchroniseur est réel-
lement installé sur la machine à coudre. À cette étape, par
mesure de sécurité, retirer le connecteur pour la machine à
coudre. Il est important d’éteindre la machine avant de retirer
un connecteur. Avant de régler la plaque de détection de la po-
sition HAUT
󱀃
et de tourner le joint du synchroniseur, toujours
éteindre la machine. Ajuster la position HAUT/position BAS de
l’aiguilleaveclafonctionN°10(spécicationdelapositionde
la barre à aiguille lorsque la machine à coudre s’arrête).
1) Fixer provisoirement le synchroniseur
󰿿
au volant.
2) Déposer le couvercle du synchroniseur
󰿿
et régler la
section du bord
󱀄
de la plaque de détection de position
HAUT externe
󱀃
sur la position de l’échelle de la plaque de
détection de position BAS
󱀅
d’après les modèles corres-
pondants. Pour la position de l’échelle des modèles corres-
pondants, se reporter à la Liste 2 (p.3).
2. INSTALLATION DU SYNCHRONISEUR
LU-2200N-7 (Type de VR) LU-2200N-7 (Type de SW)
Cordon
󰿿
󱀀
󱀁
󱀂
󱀅
󱀄
󱀃
