4) Collegamento dei cavi

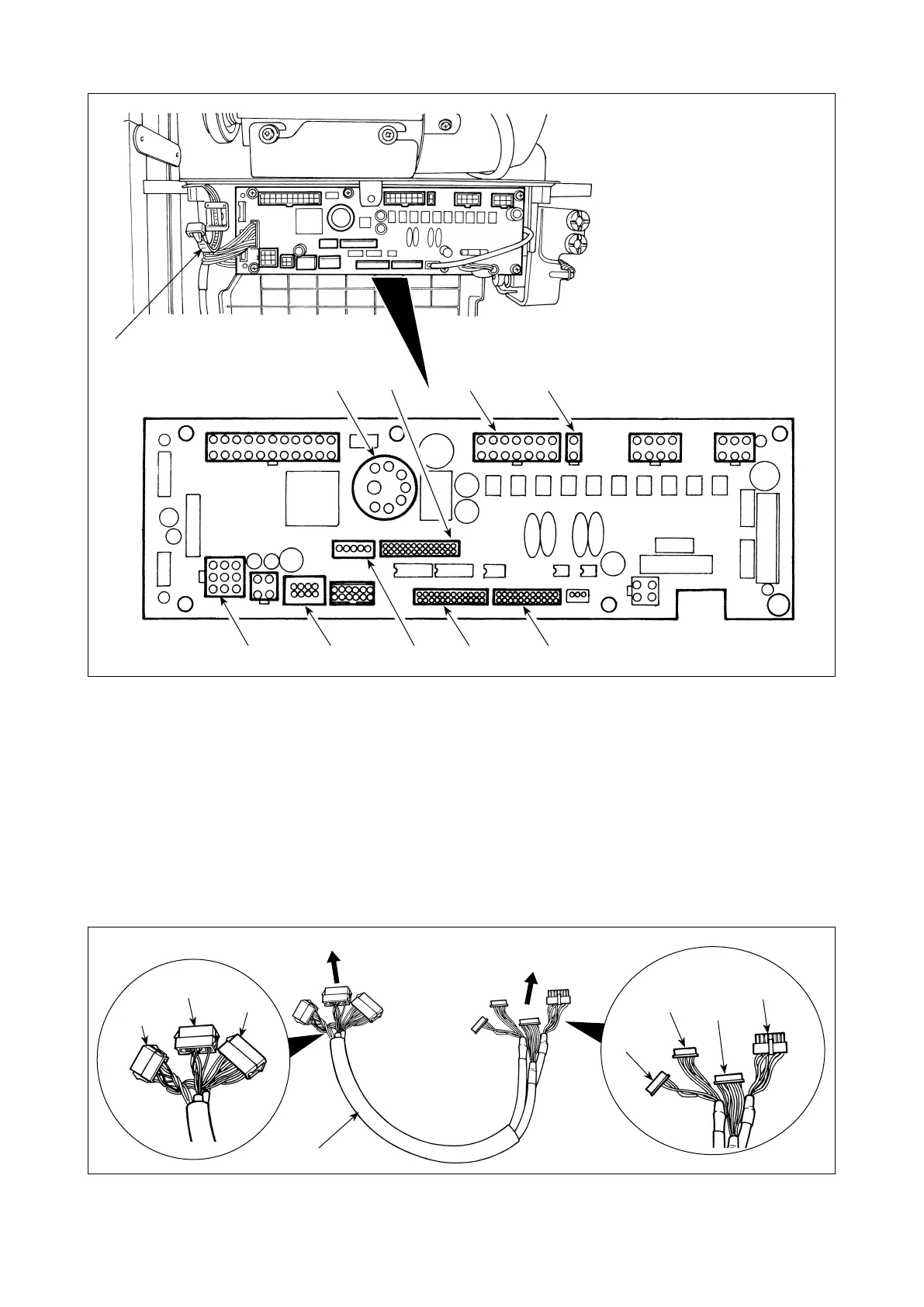

1) Collegare il connettore del segnale del motore, il sincronizzatore della barra ago, il pannello operativo e il
cavo di giunzione al controllore della macchina per cucire.
 Dopoaverinseritoilconnettore,metteretuttiiliinsiemeconilnastrofermacavi
󱢳
posto sul lato della
centralina.
󱢳
CN44
(24P)
CN59
(26P)
CN58
(22P)
CN36
(14P)
Collegare al lato della
centralina di controllo
Collegare al lato della macchina
CN100
(12P)
CN101
(16P)
CN102
(18P)
󰿿
CN30 Connettore del segnale del motore
󱀀
CN33 Sincronizzatore della barra ago esternamente installato (Versione +5V) : La posizione della barra ago
viene rilevata.
󱀁
CN36 Solenoidedellatestadellamacchina:Provvistodisolenoidipertagliodello,affrancatura,interruttore
di trasporto inverso tipo con un semplice tocco.
󱀂
CN37 Solenoide di sollevamento del piedino premistoffa (Solo per il tipo alzapiedino automatico)
󱀃
CN38 Pannello operativo: Vari tipi di cuciture possono essere programmate. (Per ulteriori dettagli sul pannel-
lo operativo tranne il CP-18, fare riferimento al Manuale d'Istruzioni per il pannello da utilizzare.)
󱀄
CN43 Sincronizzatore incorporato della posizione dell'ago della testa della macchina (Versione +12V) : La
posizione della barra ago viene rilevata.
󱀅
CN44 Interruttore a mano: Altri interruttori a mano all'infuori del pulsante per affrancatura
󱀆
CN58 Connettore di ingresso esteso (per l'ingresso del sensore, ecc.)
󱀇
CN59 Connettore di uscita estesa (per l'uscita dell'elettrovalvola)
Cavo di trasmissione
