– 12 –
4)电线的连接

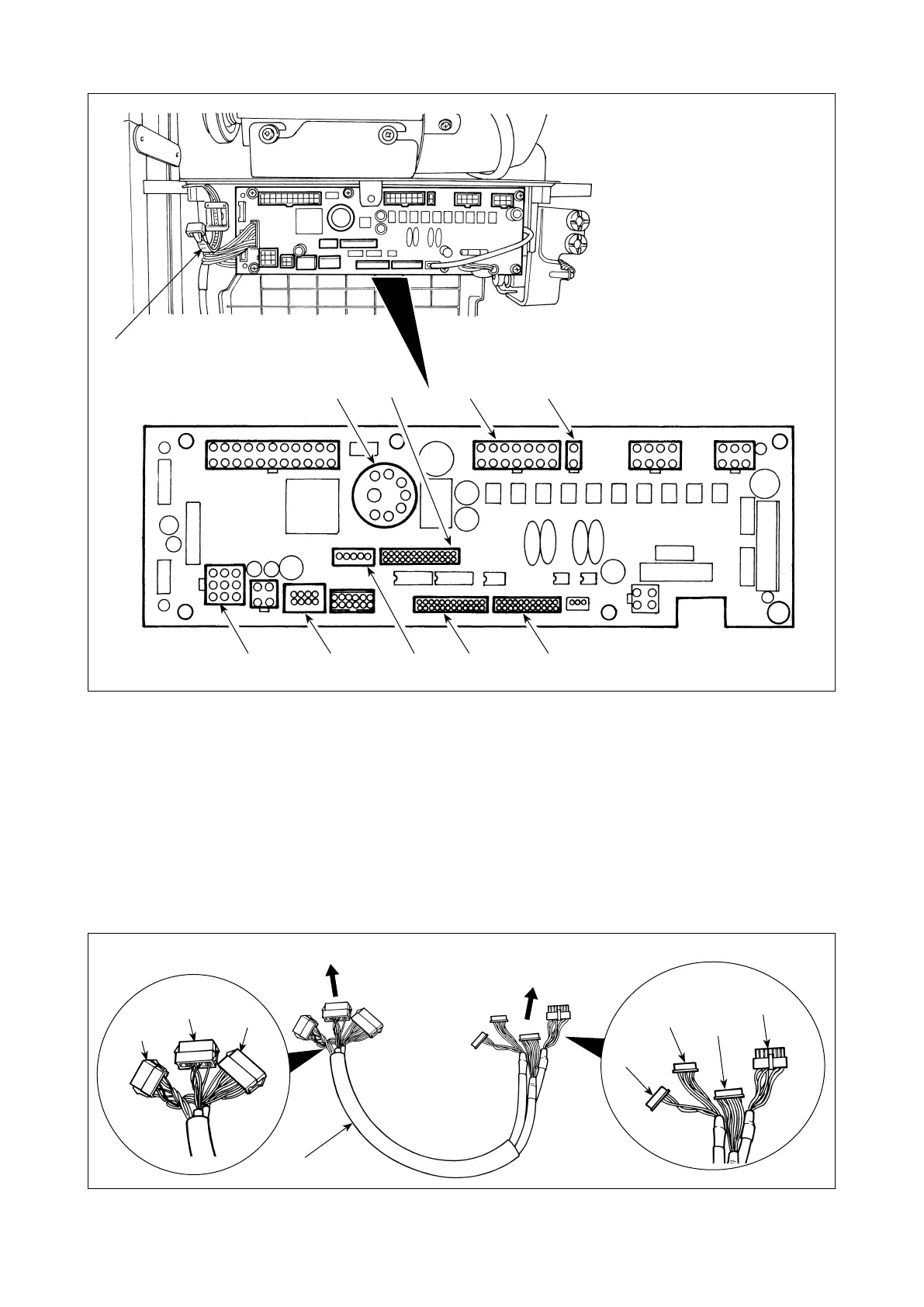

1)请把马达信号连接器、针杆检测器、操作盘、中转电线等连接到缝纫机控制器上。
插完插头之后，把所有的电缆线用箱侧面的扎线带
捆扎固定。
CN44
(24P)
CN59
(26P)
CN58
(22P)
CN36
(14P)
连接到电气箱
连接到缝纫机侧
CN100
(12P)
CN101
(16P)
CN102
(18P)
CN30 马达信号连接器
CN33 外部安装的针杆位置检测器 (+5V 规格 ) ∶检测针杆位置。
CN36 机头继电器∶切线、倒缝电键、按键倒缝开关等。
CN37 压脚提升继电器（只限自动压脚提升规格）
CN38 操作盘∶可以进行设定各种缝制。（有关 CP-18 以外的操作盘功能的详细内容请参照有关操作
盘的使用说明书。）
CN43 机头内装针杆位置检测器 (+12V 规格 ) ∶检测针杆位置。
CN44 手持开关∶触摸倒缝开关以外的手持开关
CN58 扩展输入输出连接器 ( 传感器等的输入 )
CN59 扩展输出连接器 ( 电磁阀输出 )
延长电缆线
