– 12 –

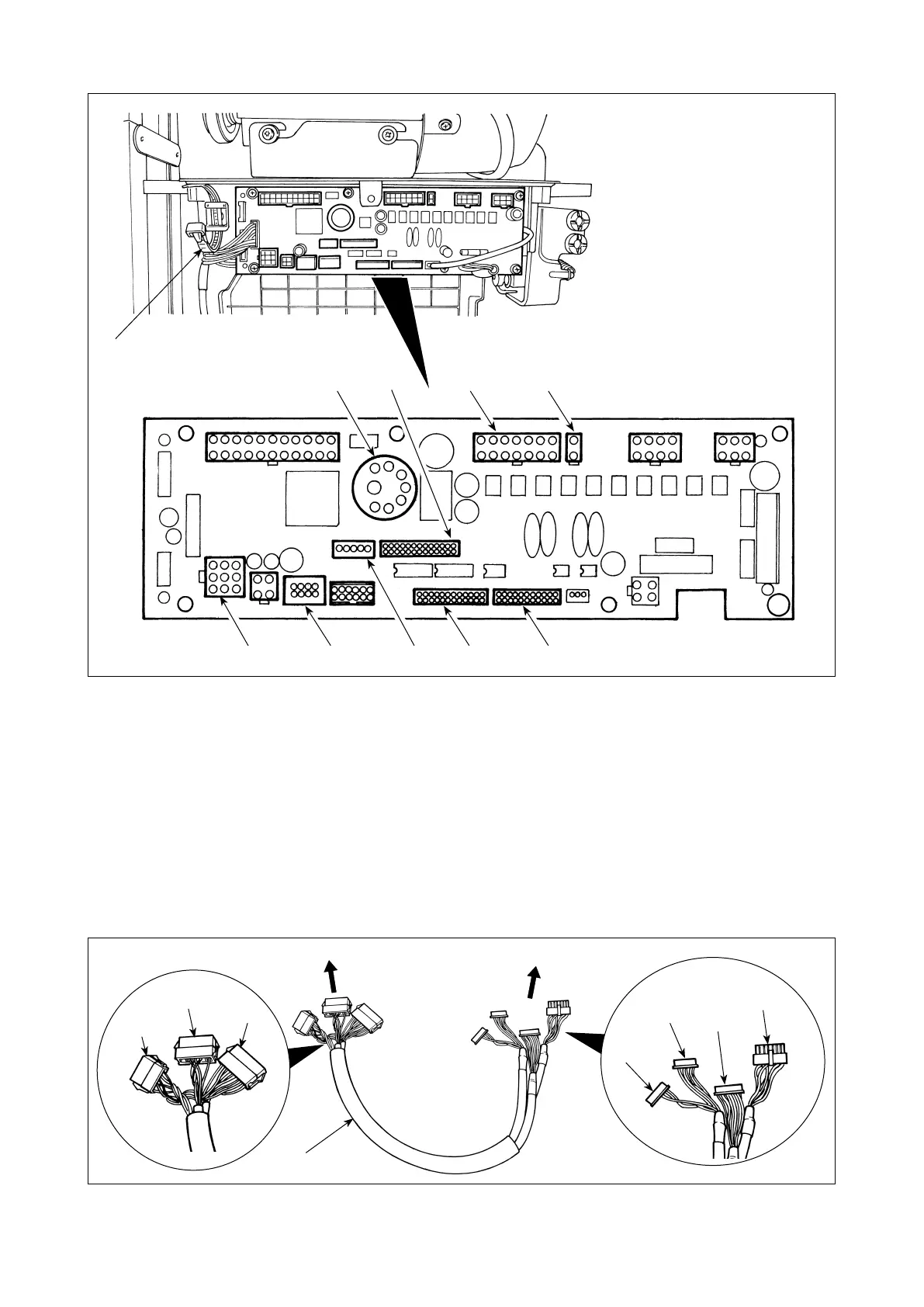

4) Anschluss der Kabel
1) Den Motorsignalstecker, den Nadelstangen-Positionsgeber, die Bedienungstafel und das Verbindungska-
bel an das Nähmaschinen-Steuergerät anschließen.
Nach dem Einführen des Steckers alle Kabel mit dem
anderSeitedesKastensbendlichenKabelbinder
bündeln.
CN44
(24P)
CN59
(26P)
CN58
(22P)
CN36
(14P)
Anschluss auf Elektrokastenseite
Anschluss auf Maschinenseite
CN100
(12P)
CN101
(16P)
CN102
(18P)
CN30 Motorsignal-Steckverbinder
CN33 Extern installierter Nadelstangen-Positionsgeber (+5-V-Version): Die Nadelstangenposition wird
erfasst.
CN36 Maschinenkopfmagnet: Magnetspulen für Fadenabschneiden, Rückwärtsnähen, Rückwärtstrans-
port-Schnellschalter vorhanden.
CN37 Nähfußlüftungsmagnet (nur für automatische Nähfußlüftung)
CN38 Bedienungstafel : Verschiedene Nähvorgänge können programmiert werden. (Für Einzelheiten
zur Bedienungstafel außer CP-18 siehe die Bedienungsanleitung für die zu verwendende Tafel.)
CN43 Eingebauter Nadelpositionsgeber des Maschinenkopfes (+12-V-Version): Die Nadelstangenposi-
tion wird erfasst.
CN44 Handschalter: Anderer Handschalter außer Nährichtungsumschalter.
CN58 Erweiterungs-Eingangsanschluss (für Sensoreingang usw.)
CN59 Erweiterungs-Ausgangsanschluss (für Magnetventilausgang)
Relaiskabel
