– 3 –
機種 下位置検出板の目盛
LU-2200N シリーズ A
DU-141H-7、DSC シリーズ 、DSU シリーズ、 LZH-1290-7 D
機種
はずみ車
上位置刻印 下位置刻印 逆転針上げ位置刻印
DU-141H-7、DSC シリーズ、DSU シリーズ 赤 白 －
LZH-1290-7 赤—赤間 白 －
LU-2200N シリーズ F－E間 K B
3） ミシン用コネクタが外されていることを確認後、ミシンコントローラーを針下位置設定にして、は
ずみ車の下位置刻印とアーム刻印が一致するように検出器の止めねじをゆるめて継手を回
し、停止位置を調整してください。
はずみ車の停止位置刻印は各機種ごとに違いますので、表 3 を参照してください。
4） 下停止位置の調整後、ミシンコントローラーを針上位置設定にして上停止位置を確認します。
上停止位置がずれている場合は、上位置検出板で微調整してください。
5） 停止位置の調整後、検出器のカバーを取り付けます。 ミシンコントローラーを針下位置設定に戻
します。

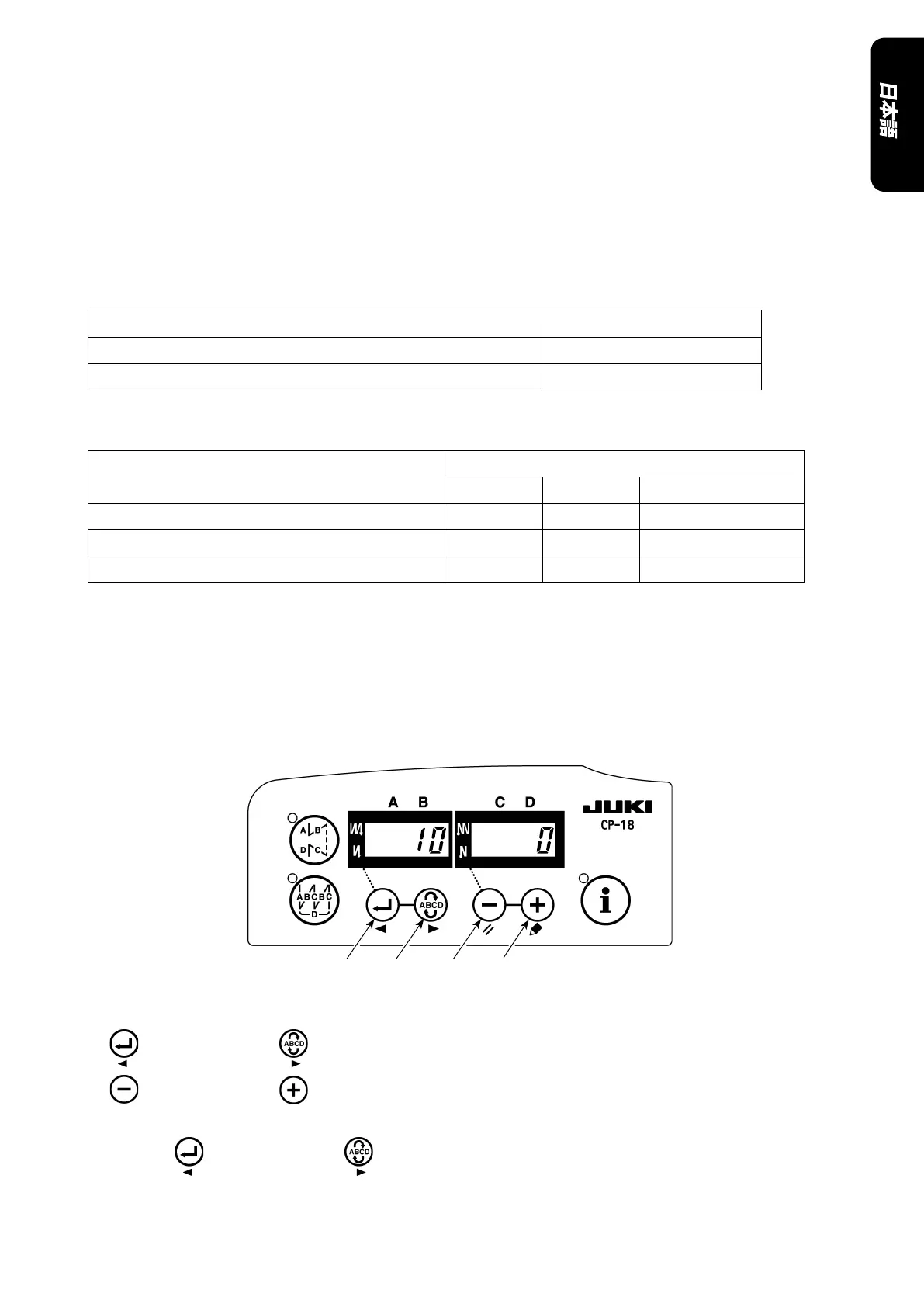

機能 No.10（ミシン停止時の針棒位置指定）で設定します。
1） 「1. 搭載頭部の設定 １）機能設定モードへの入り方」を参照して、機能設定モードに入ります。
2 ）
スイッチまたは スイッチを押して機能設定 No.10 を呼び出します。
3 ）
スイッチまたは スイッチを押して「0」または「1」を選択してください。
「0」・・・下位置停止、「1」・・・上位置停止
4） 設定後、
スイッチまたは スイッチを押し、電源を OFF にします。
