JUKI SC-922 Supplementary Instructions Manual

– 16 –
CN36 (14P) N° de broche Fonction
Pour le solé-
noïde de la tête
1 TRM Mg (–)
8 TRM Mg (+)
7 TR Mg (–)
14 TR Mg(+)
10 FG
5 BT SW
12 GND
4 FL SW
11 GND
2 WP Mg (–)
9 WP Mg (+)
6 BT Mg (–)
13 BT Mg (+)
3 -
CN44 (24P) N° de broche Fonction
Por l’ens. de l’in-
terrupteur touch-
back.
4 DL SW
5 ABT SW
6 NU SW
7 2P SW
8 TC SW
12 GND
1, 2, 3, 9, 10, 11,
13 à 24
-
CN58 (22P) N° de broche Fonction
Pour limiter la
vitesse du mou-
vement vertical
alterné
2 GND
9 +24V
7 +12V
14 DL Volume
4 DL Limit SW1
5 DL Limit SW2
8 GND
1, 3, 6,
10 à 13,
15 à 22
-
CN59 (26P) N° de broche Fonction
Pour l’élec-
trovanne
11 FL
12 BT
13 DL
14 SS
15 2P
16 FL2
17 TRM
18 TRM RET
19 TC
22 DLSW LED
23 2PSW LED
1 à 5 +24V
6 à 10, 20, 21,
24, 25, 26
-

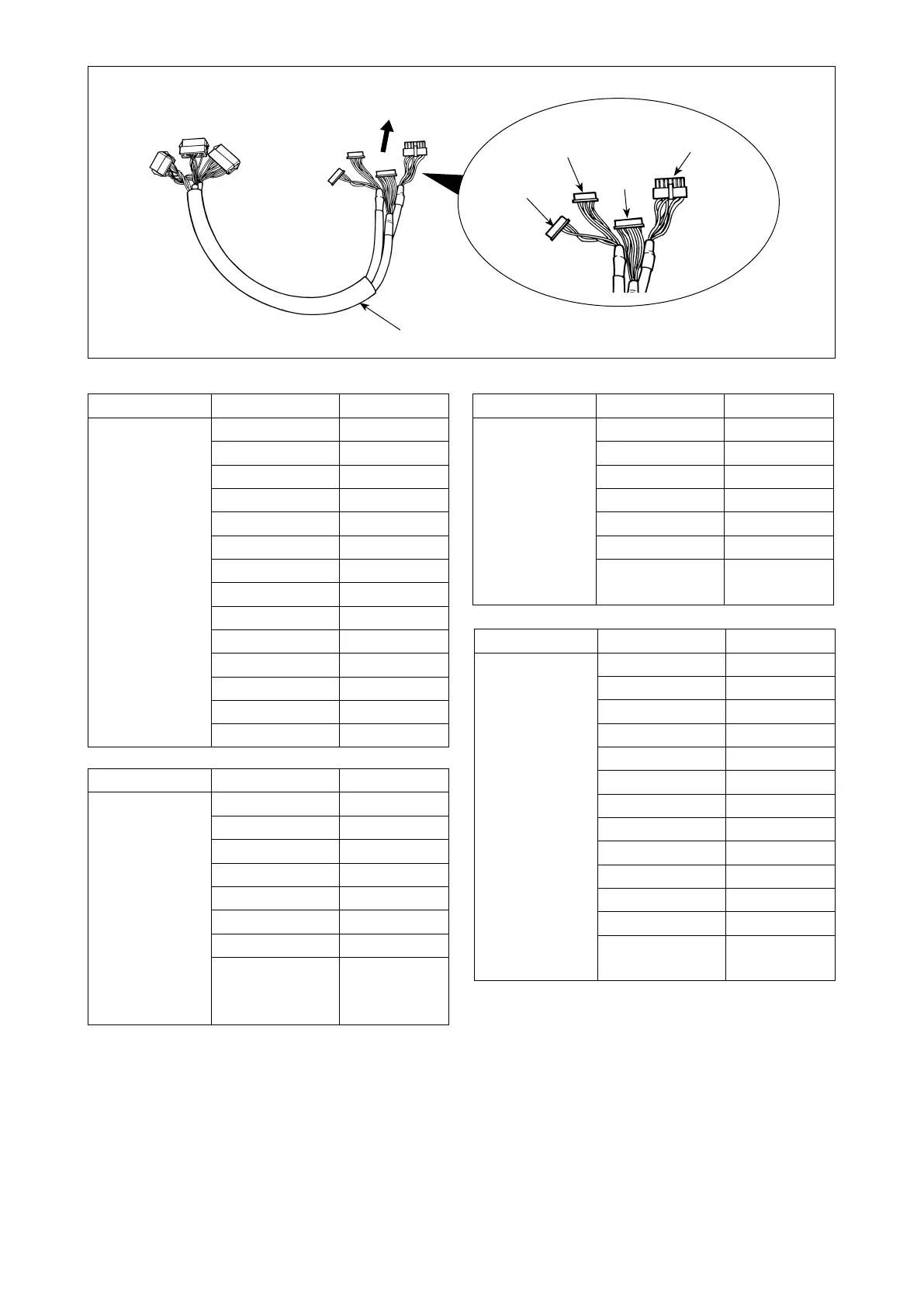

CN44(24P)
CN59
(26P)
CN58(22P)
CN36(14P)
À connecter côté
boîte de commande
Cordon de relais
