Modelo Escala de la placa detectora de la posición inferior
Serie LU-2200N A
DU-141H-7, Serie DSC, Serie DSU, LZH-1290-7 D
Modelo
Volante
Punto demarcador
de posición superior
Punto demarcador
de posición inferior
Punto demarcador de posición
aguja arriba en rotación inversa
DU-141H-7, Serie DSC, Serie DSU Rojo Blanco -
LZH-1290-7 Entre rojo y rojo Blanco -
Serie LU-2200N Entre F y E K B
3) Compruebe primero que se hayan retirado los conectores de la máquina de coser. Luego, ajuste el
controlador de la máquina de coser al estado en que la máquina de coser se detiene con su aguja abajo.
Aojeeltornillodejación
del sincronizador
. Para hacer el ajuste de modo que la máquina de
coser se detenga con su aguja abajo, gire la junta para alinear el punto demarcador grabado
en el
volante que representa la posición inferior (es decir, la máquina de coser se detiene con su aguja abajo)
con el punto demarcador grabado
en el brazo de la máquina.
La ubicación del punto demarcador grabado en el volante que representa la posición inferior de la máqui-
nadecoserdieresegúnelmodelo.ConsultelaLista3paralaubicacióndelospuntosdemarcadoresen
su máquina de coser.
4) Despuésdeajustarlaparadaenlaposicióninferior,ajusteelcontroladordelamáquinadecoseralaja-
cióndelaposiciónARRIBAdelaagujayconrmelaposicióndeparadaenlaposiciónsuperior.Encaso
dequelaposicióndeparadasuperiornosealacorrecta,realiceelajustenomediantelaplacadetecto-
ra de la posición superior
.
5) Después de ajustar la posición de parada, reponga la cubierta del sincronizador
. Reajuste el controla-
dordelamáquinadecoseralajacióndelaposiciónABAJOdelaaguja.
Cómo ajustar la posición de la barra de agujas cuando se detiene la máquina
Realiceelajustemediantelafunción№10(ajustedeposicióndelabarradeagujascuandosedetiene
la máquina).

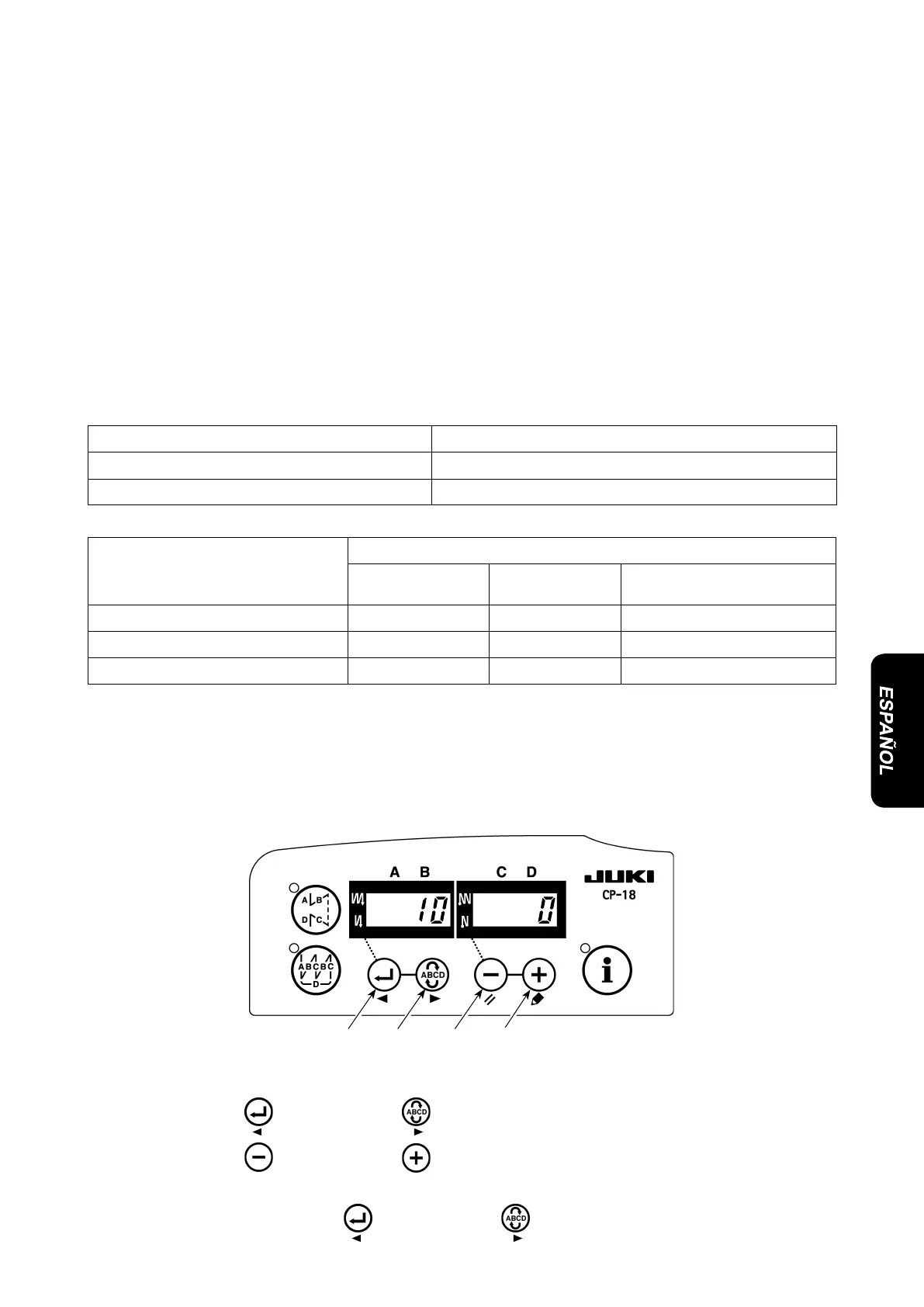

Lista 2
Lista 3
1) Consulte "1. Ajuste del cabezal de la máquina montada, 1) Cómo ingresar al modo de ajuste de funcio-
nes” e ingrese al modo de ajuste de funciones.
2) Pulse el interruptor
o el interruptor
paravisualizarlajacióndefunción№10.
3) Pulse el interruptor
o el interruptor
y seleccione "0” ó "1”.
"0” ... parada en posición inferior; "1” .... parada en posición superior
4) Tras el ajuste, pulse el interruptor
o el interruptor
, y desconecte la alimentación eléctrica.
