65
Español
Sistema de control remoto AV COMPU LINK
El sistema de control remoto AV COMPU LINK le permite operar los componentes de vídeo de JVC (televisor, reproductor DVD y
videograbadora) a través de este receptor.
Este receptor está equipado con AV COMPU LINK-III, que consiste en una función adicional para operar los componentes de vídeo de JVC a
través de los terminales de los componentes de vídeo. Para usar este sistema de control remoto, deberá conectar los componentes de vídeo
que desea operar, siguiendo los diagramas de abajo y el procedimiento de la página 66.
• Consulte también los manuales suministrados con sus componentes de vídeo.

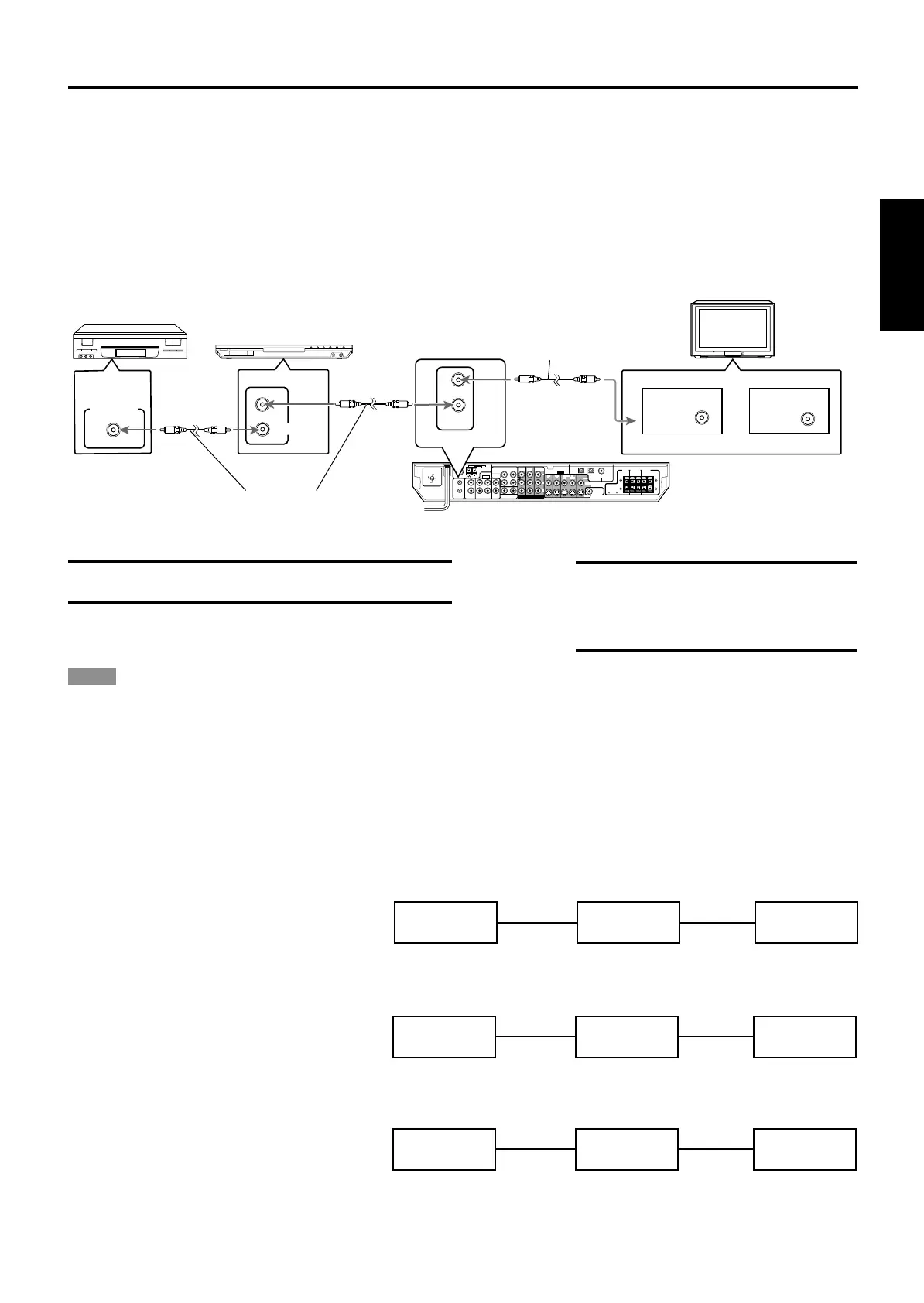

CONEXIONES 1: Conexión AV COMPU LINK
CASO 1: Cuando conecta el equipo fuente al
receptor a través de los terminales de
S-vídeo, conecte este receptor al terminal
de entrada de vídeo 1 del televisor
utilizando cables de S-vídeo.
A entrada de
vídeo 1
TV
RX-ES1SL
Cable de
S-vídeo
Equipo
fuente
Cable de
S-vídeo
CASO 2: Cuando conecta el equipo fuente al
receptor a través de los terminales de
vídeo compuesto, conecte este receptor
al terminal de entrada de vídeo 2 del
televisor (entrada de vídeo compuesto)
utilizando cables de vídeo compuesto.
A entrada de vídeo 2
(Compuesto)
TV
RX-ES1SL
Equipo
fuente
Cable de vídeo
compuesto
Cable de vídeo
compuesto
CASO 3: Cuando conecta el equipo fuente al
receptor a través de los terminales de
vídeo componente, conecte este receptor
a los terminales de entrada de vídeo 2 del
televisor (entrada de vídeo componente)
utilizando cables de vídeo componente.
A entrada de vídeo 2
(Componente)
TV
RX-ES1SL
Equipo
fuente
Cable de vídeo
componente
Cable de vídeo
componente
IMPORTANTE:
El sistema de control remoto AV COMPU LINK no puede controlar el
sintonizador DBS conectado a los terminales DBS.
Miniclavijas monofónicas
CONTINUA EN LA SIGUIENTE PAGINA
Miniclavijas monofónicas
PRECAUCION:
Cuando conecta el televisor con el sistema de
control remoto AV COMPU LINK, conecte el
receptor al terminal AV COMPU LINK EX o AV
COMPU LINK-III. NO conecte el receptor al
terminal AV COMPU LINK RECEIVER/AMP.
NOTAS
• Cuando conecta el receptor y el televisor con el terminal AV COMPU LINK EX utilizando un cable de vídeo componente, no podrá utilizar la
selección automática del modo de entrada del televisor (consulte la página 66).
• Cuando conecta el XV-NK58SL o videograbadora y el televisor a este receptor, conéctelo directamente al receptor utilizando un cable con
miniclavijas monofónicas.
CONEXIONES 2: Conexión del cable de vídeo
Este receptor está equipado con tres tipos de terminales de vídeo—vídeo compuesto, S-vídeo y vídeo componente. Las señales que entran a
este receptor a través de un determinado tipo de terminal de vídeo pueden ser generadas solamente a través de un terminal del mismo tipo.
Por lo tanto, deberá conectar el VCR y el televisor a este receptor, mediante una de las tres maneras siguientes.
• Cuando se utiliza el sistema de control remoto AV COMPU LINK, ajuste correctamente la entrada de vídeo componente para el reproductor
DVD y el sintonizador DBS (consulte “Ajuste del modo de entrada de componente de vídeo—DVD VIDEO/DBS VIDEO” en la página 21); de
lo contrario, la entrada correcta para este receptor no podrá ser seleccionada en el televisor.
AV COMPU LINK
AV
COMPU LINK
AV
COMPU LINK EX
AV
COMPU LINK-ΙΙΙ
Televisor
o
XV-NK58SL
VCR
COAXIAL
AM LOOP
VOLTAGE SELECTOR
ANTENNA
FM 75
AM EXT
VIDEO
AUDIO
COMPONENT VIDEO
SUBWOOFER
OUT
DIGITAL IN
DIGITAL 3
(TV)
DIGITAL 2 (DBS)
DIGITAL 1
(DVD)
DVD
IN
DVD
IN
DVD IN
FRONT
SURR (REAR)
TVVCRDBS
AV
COMULINK-III
ININ
IN
(PLAY)
OUT
(REC)
RIGHT LEFT
SUB-
WOOFER
CENTER
RL
L
R
DBS IN MONITOR
OUT
DBS
IN
VCR
MONITOR OUT
VIDEO
OUT
(REC)
IN
(PLAY)
CENTER
SPEAKER
SURROUND
SPEAKERS
RIGHT LEFT RIGHT LEFT
FRONT
SPEAKERS
CAUTION:
SPEAKER
IMPEDANCE
8
~
16
110V
127V
220V
230 -
240V
Y
P
B
PR
AV
COMULINK-III
S-VIDEO
RX-ES1SL
SP65-69.RX-ES1&XV-NK58[UW]f.p65 20/5/03, 4:04 PM65
