VIDEO
SUBWOOFER
OUT
DIGITAL IN
DIGITAL 3
(TV)
DIGITAL 2 (DBS)
DIGITAL 1
(DVD)
DVD
IN
DBS
IN
VCR
MONITOR OUT
VIDEO
OUT
(REC)
IN
(PLAY)
CENTER
SPEAKER
SURROUND
SPEAKERS
RIGHT LEFT RIGHT LEFT
FRONT
SPEAKERS
CAUTION:
SPEAKER
IMPEDANCE
8
~
16
S-VIDEO
OPTICAL
DIGITAL OUT
COAXIAL
DIGITAL OUT
Sintonizador DBS
Televisão
DIGITAL IN
DIGITAL 3
(TV)
DIGITAL 2 (STB)
DIGITAL 1
(DVD)
RX-ES1SL
NOTAS
• Quando o sistema é enviado da fábrica, os terminais DIGITAL IN
destinam-se ao uso com os seguintes equipamentos:
– DIGITAL 1 (coaxial): Para o DVD Player
– DIGITAL 2 (óptico): Para o sintonizador DBS
– DIGITAL 3 (óptico): Para o sintonizador de televisão
Se você conectar outros equipamentos, mude o ajuste do terminal
de entrada digital (DIGITAL IN) corretamente. Consulte a seção
“Para ajustar os terminais de entrada digital (DIGITAL IN)
—DIGITAL IN” na página 20.
• Selecione o modo de entrada digital correto.
Consulte a seção “Para selecionar o modo de entrada analógico ou
digital” na página 13.

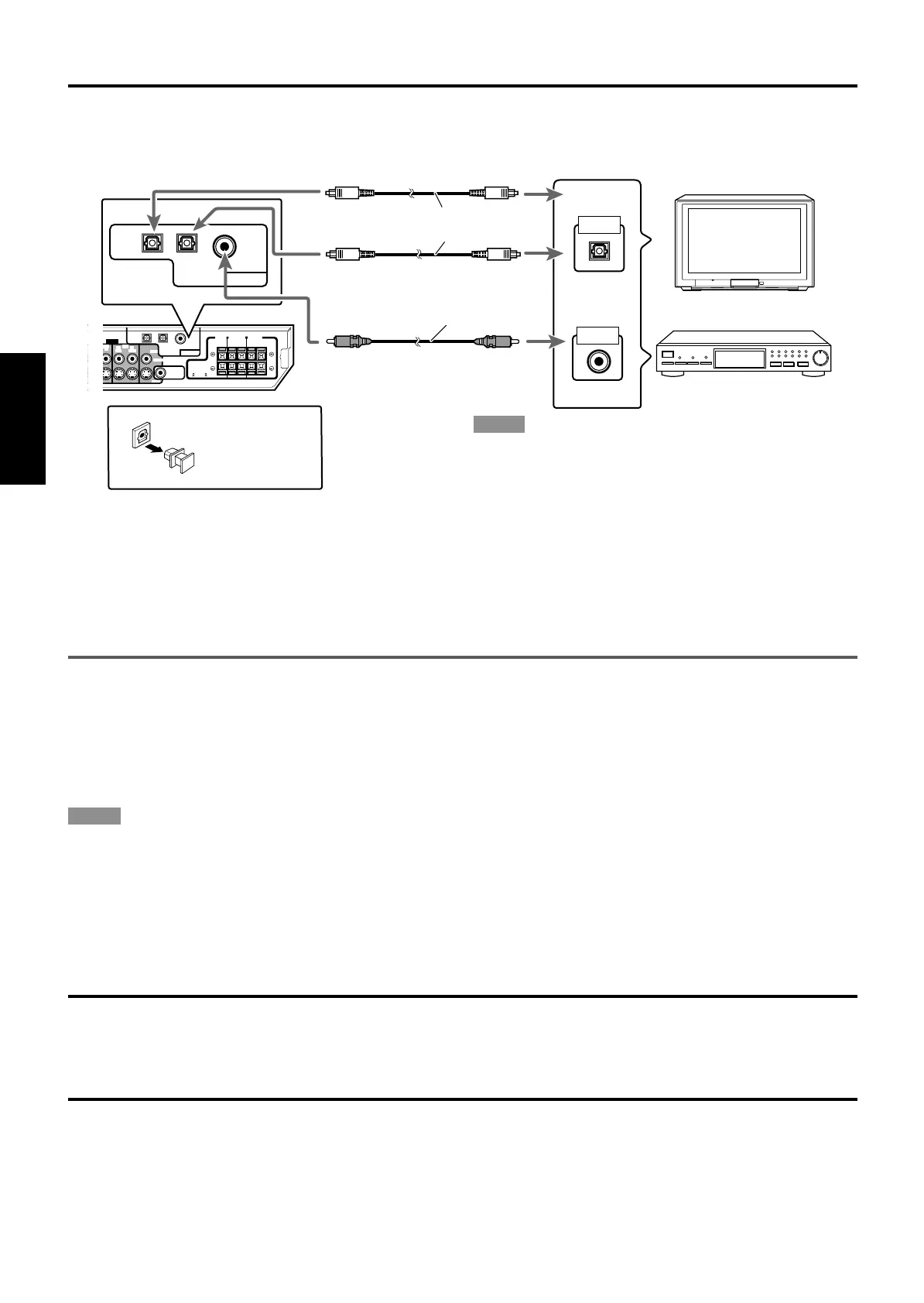

Cabo óptico digital (não fornecido)
Cabo coaxial digital
(fornecido: 1 cabo)
Antes de conectar
um cabo digital
óptico, remova o
plugue de proteção.
Para conectar o cabo de alimentação
Quando todas as conexões de áudio/vídeo tiverem sido efetuadas, conecte o plugue de alimentação de CA à tomada na parede. Certifique-se
de que os plugues fiquem inseridos firmemente. O indicador STANDBY no receiver e o indicador no DVD player ficam acesos com a cor
vermelha.
• Mantenha o cabo de alimentação afastado dos outros cabos de conexão e da antena. O cabo de alimentação poderá causar ruído ou
interferência na tela.
NOTAS
• Os ajustes pré-programados como, por exemplo, os canais predefinidos e o ajuste do som, poderão se apagar após alguns dias, se:
– você desconectar o cabo de alimentação.
– ocorrer uma falha de energia.
• Desconecte o cabo de alimentação:
– se não for usar o player durante um longo período de tempo.
– antes de limpar o player.
– antes de mover o player.
CUIDADOS:
• Não toque no cabo de alimentação com as mãos molhadas.
• Não altere, torça nem puxe o cabo de alimentação e não coloque nenhum objecto pesado sobre ele. Isso poderá causar incêndio, choque
elétrico ou outros acidentes.
• Se o cabo for danificado, consulte um revendedor autorizado e substitua o cabo de alimentação por um novo.
• Não conecte antes de ajustar o interruptor do seletor de voltagem na parte de trás do receiver nem antes que todos os procedimentos de
conexão tenham sido completados.
Primeiros passos
Conexão digital
PR09-12.RX-ES1&XV-NK58[UW]f.p65 5/20/03, 2:47 PM12
