4
Português

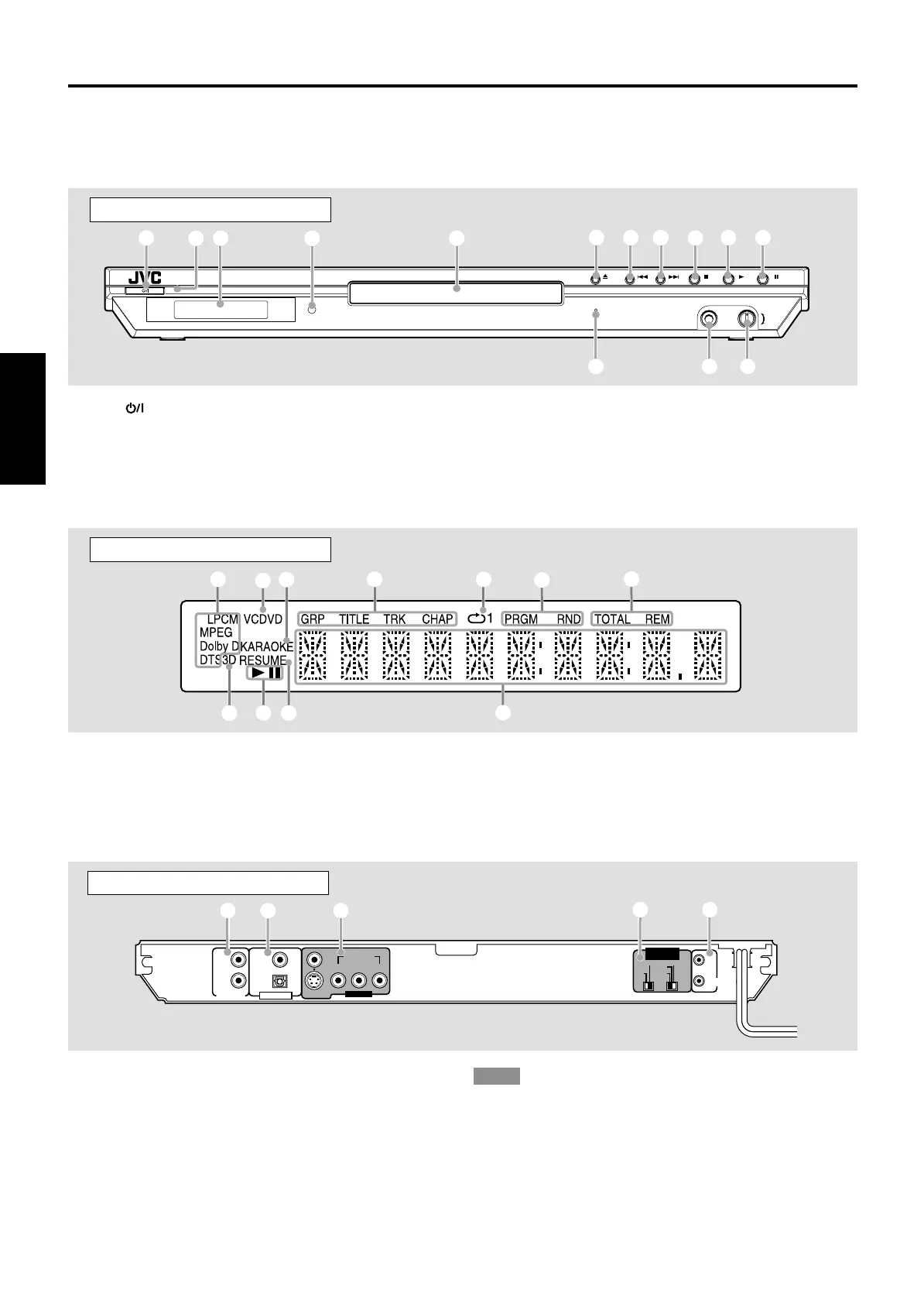

Identificação das peças
XV-NK58SL
Consulte as páginas entre parênteses para obter mais detalhes.
Painel dianteiro
Janela do visor
7 Indicadores de tempo total/restante
8 Indicador 3D
9 Indicadores 3 (de reprodução)/8 (de pausa)
0 Indicador resumo
- Janela de informação múltipla
Painel traseiro
NOTA
* Quando fizer a ligacao do leitor de DVD (XV-NK58SL) ao
receptor (RX-ES1SL) ou a TV
Ligue apenas uma das seguintes tomadas—o VIDEO (composite),
S-VIDEO, ou tomadas COMPONENT.
A cor e o brilho nao sao visualizadas correctamente se os ligar
utilizando mais de dois tipos de tomadas jack simultaneamente.
STANDBY / ON
PROGRESSIVE
MIC
MIC LEVEL
MIN
MAX
1
3
5
6
7
0
-8
9
4
2
= ~ !
1
2
4
5
6
7
9
0
-
8
3
VIDEO
YP
B
P
R
COMPONENT
LEFT
PCM
/
STREAM
COAXIAL
OPTICAL
RIGHT
S-VIDEO
VIDEO OUT
DIGITAL OUTAUDIO OUT
VIDEO SIGNAL
SELECTOR
NTSC REMOTE
PAL 525i
525
p
AV COMPU LINK
2
1
3
4
5
1 Botão (34)
2 Indicador STANDBY/ON (34)
3 Janela do visor (veja abaixo)
4 Sensor remoto (5)
5 Bandeja do disco (35)
6 Botão 0 (35)
7 Botão 4 (37, 39)
8 Botão ¢ (37, 39)
9 Botão 7 (35, 36)
0 Botão 3 (35, 36)
- Botão 8 (36, 37)
= Indicador PROGRESSIVE (10)
~ Tomada MIC (52)
! Controle MIC LEVEL (52)
1 Tomadas AUDIO OUT LEFT/RIGHT
2 Tomadas DIGITAL OUT (8)
COAXIAL, OPTICAL
3 Tomadas VIDEO OUT*
VIDEO, S-VIDEO, COMPONENT
4 VIDEO SIGNAL SELECTOR (9)
NTSC, PAL
REMOTE, 525p, 525i
5 Terminais AV COMPU LINK
1 Indicadores de formato de Áudio
2 Indicador de disco
3 Indicador Karaoke
4 Indicadores de grupo/título/faixa/capítulo
5 Indicador do modo de repetição
6 Indicadores de programa/aleatório
