6
Español
NOTAS
• Si el hilo de la antena de cuadro AM está cubierto
con vinilo, quite el vinilo retorciéndolo de la manera
indicada a la derecha.
• Asegúrese de que los conductores de la antena no
hagan contacto con otros terminales, cables de
conexión y cable de alimentación. Podría producirse
una recepción deficiente.
Para instalar la antena de
cuadro de AM introduzca
sus lengüetas en las ranuras
de la base.

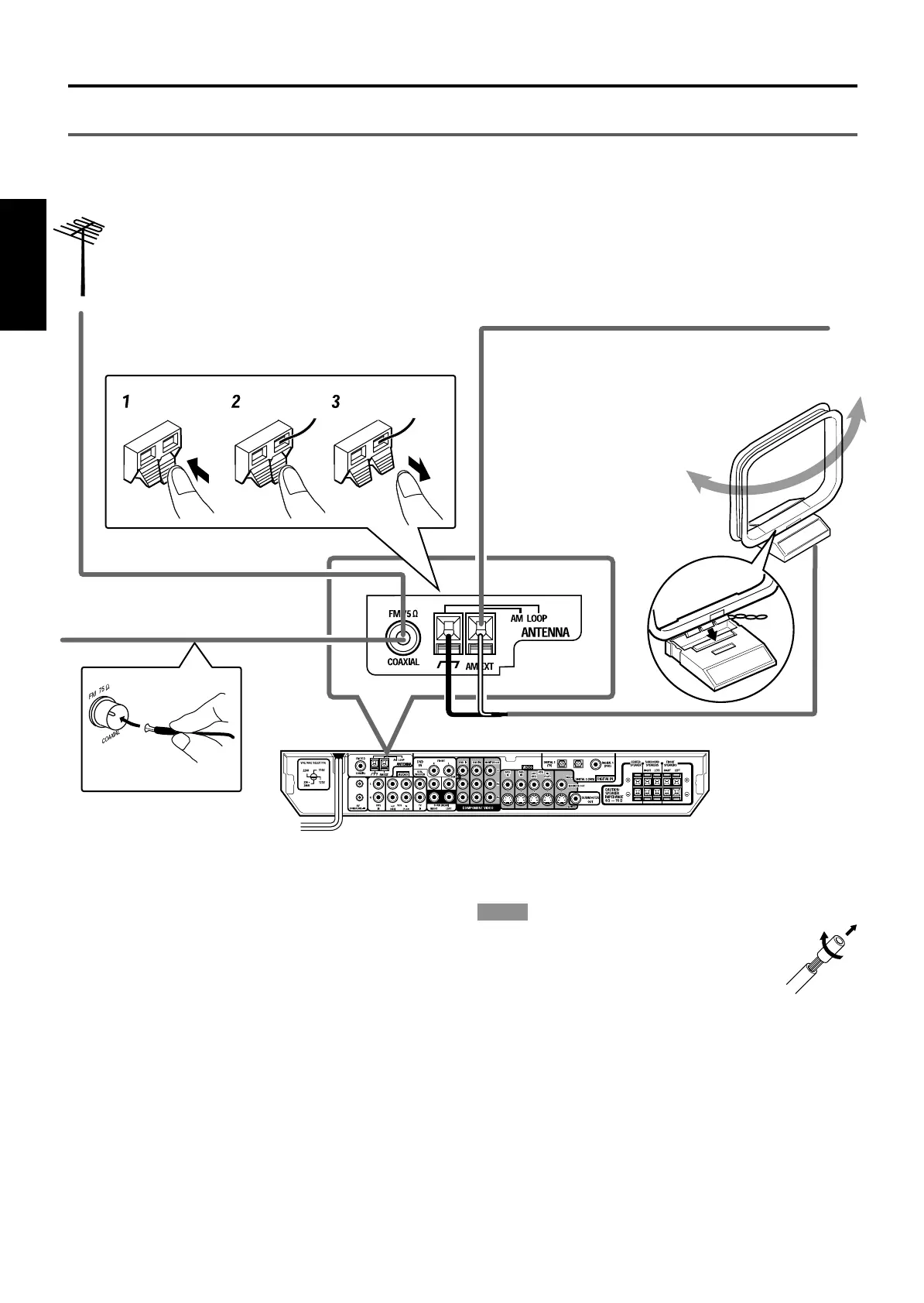

Conexión de las antenas de FM y AM
Antena de cuadro de
AM (suministrada)
Si la recepción de AM es deficiente, conecte el hilo único
con revestimiento vinílico exterior (no suministrado).
Conexión de la antena de AM
Conecte la antena de cuadro de AM suministrada a los terminales
AM LOOP.
Conecte el cable blanco al terminal AM EXT, y el cable negro al
terminal H.
Gire la unidad de cuadro para obtener la mejor recepción.
• Si la recepción es deficiente, conecte el hilo único con
revestimiento vinílico exterior (no suministrada) al terminal AM EXT.
Mantenga la antena de cuadro de AM conectada.
Conexión de la antena de FM
Conecte la antena de FM suministrada al terminal FM 75 Ω COAXIAL
como medida provisional.
Extienda horizontalmente la antena de FM suministrada.
• Si la recepción es deficiente, conecte una antena de FM exterior
(no suministrada). Antes de fijar un cable coaxial de 75 Ω con un
conector (IEC o DIN 45352), desconecte la antena de FM
suministrada.
Si la recepción de FM es deficiente,
conecte la antena de FM exterior
(no suministrada).
Antena de FM (suministrada)
Primeros pasos
RX-ES1SL
SP01-08.RX-ES1&XV-NK58[UW]f.p65 20/5/03, 4:04 PM6
