65
Português
Sistema de controle remoto AV COMPU LINK
Para Entrada de Vídeo 1
T
elevisão
RX-ES1SL
Cabo de S-vídeo
Equipamento
de Origem
Cabo de S-vídeo
RX-ES1SL
T
elevisão
Equipamento
de Origem
Para Entrada de Vídeo 2
(Compósito)
Cabo de vídeo
compósito
Cabo de vídeo
compósito
RX-ES1SL
T
elevisão
Equipamento
de Origem
Para Entrada de Vídeo 2
(Componente)
Cabo de vídeo
componente
Cabo de vídeo
componente
IMPORTANTE:
O sistema de controle remoto AV COMPU LINK não permite controlar
o sintonizador DBS conectado aos terminais DBS.
Miniplugues mono
AV COMPU LINK
AV
COMPU LINK
AV
COMPU LINK EX
AV
COMPU LINK-
ΙΙΙ
Televis o
ou
XV-NK58SL
Videocassete
COAXIAL
AM LOOP
VOLTAGE SELECTOR
ANTENNA
FM 75
AM EXT
VIDEO
AUDIO
COMPONENT VIDEO
SUBWOOFER
OUT
DIGITAL IN
DIGITAL 3
(TV)
DIGITAL 2 (DBS)
DIGITAL 1
(DVD)
DVD
IN
DVD
IN
DVD IN
FRONT
SURR (REAR)
TVVCRDBS
AV
COMULINK-III
ININ
IN
(PLAY)
OUT
(REC)
RIGHT LEFT
SUB-
WOOFER
CENTER
RL
L
R
DBS IN MONITOR
OUT
DBS
IN
VCR
MONITOR OUT
VIDEO
OUT
(REC)
IN
(PLAY)
CENTER
SPEAKER
SURROUND
SPEAKERS
RIGHT LEFT RIGHT LEFT
FRONT
SPEAKERS
CAUTION:
SPEAKER
IMPEDANCE
8
~
16
110V
127V
220V
230 -
240V
Y
P
B
PR
AV
COMULINK-III
S-VIDEO
RX-ES1SL
CONTINUA NA PÁGINA SEGUINTE
Miniplugues mono

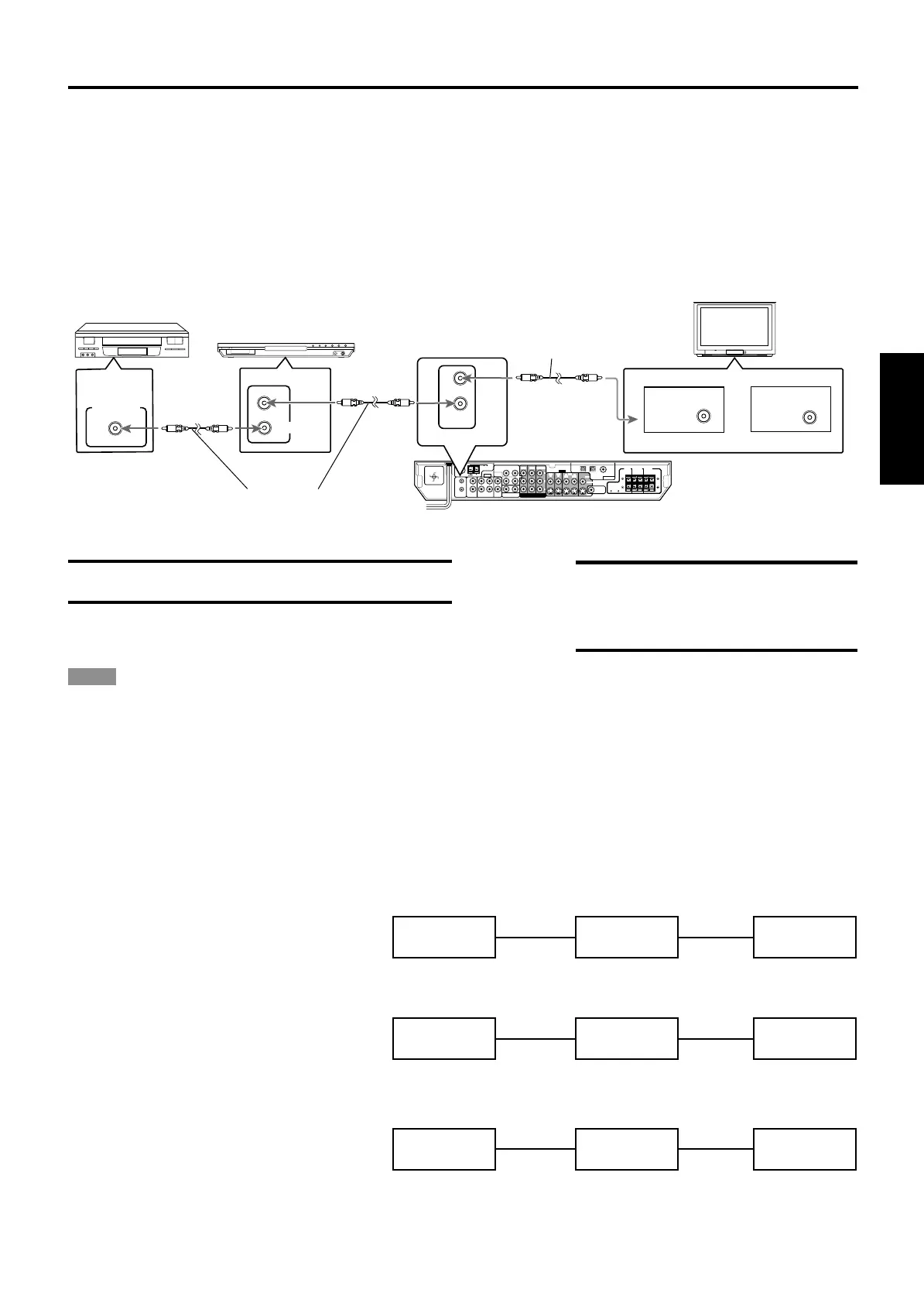

O sistema de controle remoto AV COMPU LINK permite operar os componentes de vídeo JVC (Televisão, DVD player e Videocassete)
através deste receiver.
Este receiver é equipado com o sistema AV COMPU LINK-III, que inclui uma função para operar os componentes de vídeo JVC por meio dos
terminais de componentes de vídeo. Para utilizar este sistema de controle remoto, é necessário conectar os componentes de vídeo que você
deseja operar conforme os diagramas abaixo e os procedimentos descritos na página 66.
Consulte também os manuais fornecidos com os componentes de vídeo.
CONEXÕES INICIAIS: Conexão do AV COMPU LINK
CUIDADO:
Ao conectar a televisão ao sistema de controle
remoto AV COMPU LINK, conecte o receiver ao
terminal AV COMPU LINK EX ou AV COMPU
LINK-III. NÃO conecte o receiver ao terminal AV
COMPU LINK RECEIVER/AMP.
NOTAS
Ao conectar o receiver e a televisão ao terminal AV COMPU LINK EX por meio de um cabo vídeo componente, você não poderá utilizar a
opção de seleção automática do modo de entrada da televisão (consulte a página 66).
Ao conectar somente o XV-NK58SL ou o Videocassete e a Televisão a este receiver, conecte-o diretamente utilizando cabos com
miniplugues monoaurais.
CONEXÕES SECUNDÁRIAS: Conexão do cabo de vídeo
Este receiver é equipado com três tipos de terminais de vídeo: vídeo compósito, S-vídeo e vídeo componente. Os sinais que chegam a este
receiver através de um dos tipos de terminais de vídeo podem sair dele somente através do mesmo tipo de terminal. Portanto, você precisa
conectar o Videocassete e a Televisão a este receiver usando um dos três modos seguintes.
Quando utilizar o sistema de controle remoto AV COMPU LINK, ajuste corretamente a entrada de vídeo componente para o DVD player e
sintonizador DBS (consulte Para ajustar o modo de entrada do vídeo componenteDVD VIDEO/DBS VIDEO na página 21); caso contrário,
a entrada correta para este receiver não será selecionada na televisão.
CASO 1: Ao conectar o equipamento de origem ao
receiver através dos terminais S-vídeo,
conecte este receiver ao terminal de
Entrada de Vídeo 1 da Televisão utilizando
cabos S-vídeo.
CASO 2: Ao conectar o equipamento de origem ao
receiver através dos terminais de vídeo
compósito, conecte este receiver ao
terminal de Entrada de Vídeo 2 da
Televisão (entrada de vídeo compósito)
utilizando cabos de vídeo compósito.
CASO 3: Ao conectar o equipamento de origem ao
receiver através dos terminais de vídeo
componente, conecte este receiver ao
terminal de Entrada de Vídeo 2 da
Televisão (entrada de vídeo componente)
utilizando cabos de vídeo componente.
PR65-69.RX-ES1&XV-NK58[UW]f.p65 5/20/03, 2:49 PM65
