3
Español

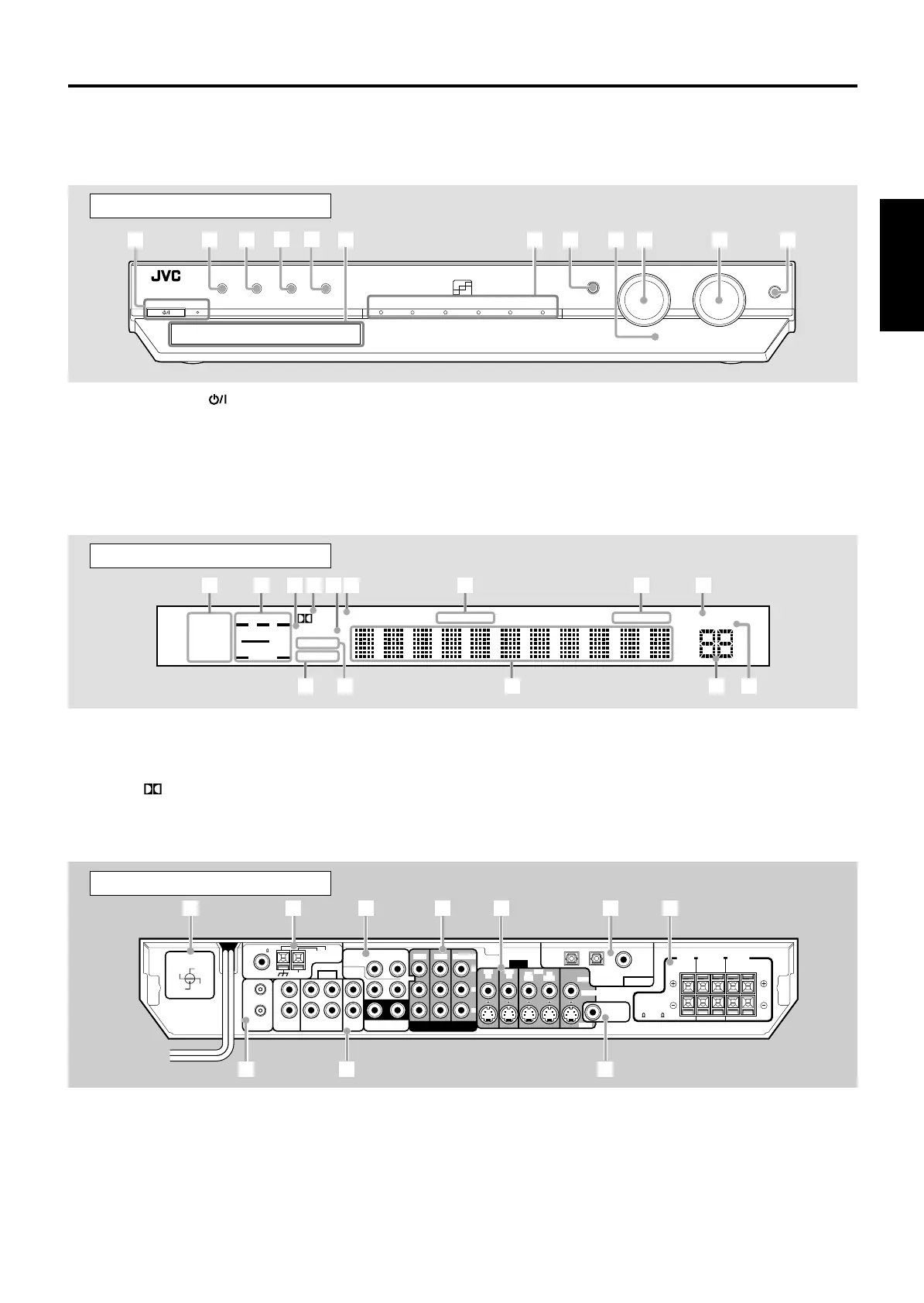

Panel frontal
1 Botón STANDBY/ON y lámpara STANDBY (13, 24)
2 Botón DIMMER (15)
3 Botón SETTING (17, 18, 20, 24)
4 Botón ADJUST (22, 24, 29, 31, 32)
5 Botón SURROUND (29, 31)
6 Ventanilla de visualización (véase abajo)
7 Indicadores de fuente
DVD MULTI, DVD, DBS, VCR, TV, FM/AM
8 • Botón SET (17, 18, 20, 22, 29 – 32)
• Botón TUNER PRESET (25)
9 Sensor remoto (5)
p SOURCE SELECTOR (13)
MULTI JOG (17, 18, 20, 22, 25, 29 – 32)
q Control MASTER VOLUME (14)
w Jack PHONES (14)
Ventanilla de visualización
1 Indicadores del formato de señal (13, 14)
ANALOG, LPCM (PCM Lineal), DOLBY D (Dolby Digital), DTS
2 Indicadores de señal y de altavoces (15)
3 Indicador DSP (27, 30, 31)
4 Indicador PLII (26)
5 Indicador HP (auriculares) (14)
6 Indicador SLEEP (15)
7 Indicador BASS BOOST (23)
8 Indicadores de operación del sintonizador (24)
TUNED, ST (estéreo)
9 Indicador AUTO MUTING (25)
p Indicador INPUT ATT (atenuador) (23)
q Indicador AUTO SR (surround) (21)
w Pantalla principal
e Indicador de nivel de volumen (13)
r Indicador A (audio).POSITION (23)
Panel trasero
1 VOLTAGE SELECTOR (5)
2 Terminales ANTENNA (6)
3 Terminales DVD IN (8, 11)
FRONT, CENTER, SURR (REAR), SUBWOOFER
4 Terminales COMPONENT VIDEO (8, 9, 11)
DVD IN, DBS IN, MONITOR OUT
5 Terminales VIDEO (8 – 11)
DVD IN, DBS IN, VCR OUT (REC)/IN (PLAY), MONITOR OUT
6 Terminales DIGITAL IN (8, 12)
DIGITAL 1 (DVD) , DIGITAL 2 (DBS), DIGITAL 3 (TV)
7 Terminales de altavoces (7)
FRONT SPEAKERS, SURROUND SPEAKERS, CENTER
SPEAKER
8 Terminales AV COMPULINK-III (65)
9 Terminales AUDIO (9 – 11)
DBS IN, VCR OUT (REC)/IN (PLAY), TV IN
p Jack SUBWOOFER OUT (7)
Identificación de las partes
COAXIAL
AM LOOP
VOLTAGE SELECTOR
ANTENNA
FM 75
AM EXT
VIDEO
AUDIO
COMPONENT VIDEO
SUBWOOFER
OUT
DIGITAL IN
DIGITAL 3
(TV)
DIGITAL 2 (DBS)
DIGITAL 1
(DVD)
DVD
IN
DVD
IN
DVD IN
FRONT
SURR (REAR)
TVVCRDBS
AV
COMULINK-III
ININ
IN
(PLAY)
OUT
(REC)
RIGHT LEFT
SUB-
WOOFER
CENTER
RL
L
R
DBS IN MONITOR
OUT
DBS
IN
VCR
MONITOR OUT
VIDEO
OUT
(REC)
IN
(PLAY)
CENTER
SPEAKER
SURROUND
SPEAKERS
RIGHT LEFT RIGHT LEFT
FRONT
SPEAKERS
CAUTION:
SPEAKER
IMPEDANCE
8
~ 16
110V
127V
220V
230 -
240V
Y
P
B
PR
S-VIDEO
3
2
4 5 6 7
p9
8
1
STANDBY / ON STANDBY
DIMMER SETTING ADJUST SURROUND
DVD MULTI DVD DBS VCR TV FM / AM
SET / TUNER PRESET
SOURCE SELECTOR MASTER VOLUME
PHONES
/ MULTI JOG
6
8
9
p
7
q
5
4
3
2
1
w
ANALOG
PLΙΙ
SUBWFR LFE
SLEEP
STTUNED
AUTO MUTING
A.POSITION
MH Z
kH Z
VOL
AUTO SR
INPUT ATT
DSP
LCR
LS S RS
LPCM
DOLBY D
DTS
BASS BOOST
HP
q
p
w e r
9
8
7
6
5
4
3
2
1
RX-ES1SL
Para los detalles, consulte las páginas entre paréntesis.
