JVC RX-ES1SL Instructions For Use

8
Português
VIDEO
COMPONENT VIDEO
SUBWOOFER
OUT
DIGITAL IN
DIGITAL 3
(TV)
DIGITAL 2 (DBS)
DIGITAL 1
(DVD)
DVD
IN
DVD
IN
DVD IN
FRONT
SURR (REAR)
TV
IN
RIGHT LEFT
SUB-
WOOFER
CENTER
RL
DBS IN MONITOR
OUT
DBS
IN
VCR
MONITOR OUT
VIDEO
OUT
(REC)
IN
(PLAY)
CENTER
SPEAKER
SURROUND
SPEAKERS
RIGHT LEFT RIGHT LEFT
FRONT
SPEAKERS
CAUTION:
SPEAKER
IMPEDANCE
8
~ 16
Y
P
B
P R
S-VIDEO
P R
COMPONENT
VIDEO OUT
VIDEO
YP
B
LEFT
PCM / STREAM
COAXIAL
OPTICAL
RIGHT
S-VIDEO
DIGITAL OUTAUDIO OUT
XV-NK58SL
DIGITAL IN
DIGITAL 3
(TV)
DIGITAL 2 (DBS)
DIGITAL 1
(DVD)
DIGITAL OUT
PCM / STREAM
VIDEO
COMPONENT VIDEO
DVD
IN
DVD IN DBS IN MONITOR
OUT
DBS
IN
VCR
OUT
(REC)
Y
P
B
P R
DVD
IN
FRONT
SURR (REAR)
RIGHT LEFT
SUB-
WOOFER
CENTER
RL
RX-ES1SL
Primeiros passos
Notas sobre a conexão do vídeo:
• Além do cabo de vídeo compósito e do cabo de S-vídeo, você poderá utilizar o cabo de vídeo componente.
Utilizando o cabo de S-vídeo ou o cabo de vídeo componente, você obterá uma melhor qualidade de imagem na ordem seguinte:
compósito < S-vídeo < componente.
• Para ver a imagem do DVD player, conecte a sua televisão a este receiver utilizando o mesmo tipo de cabo.

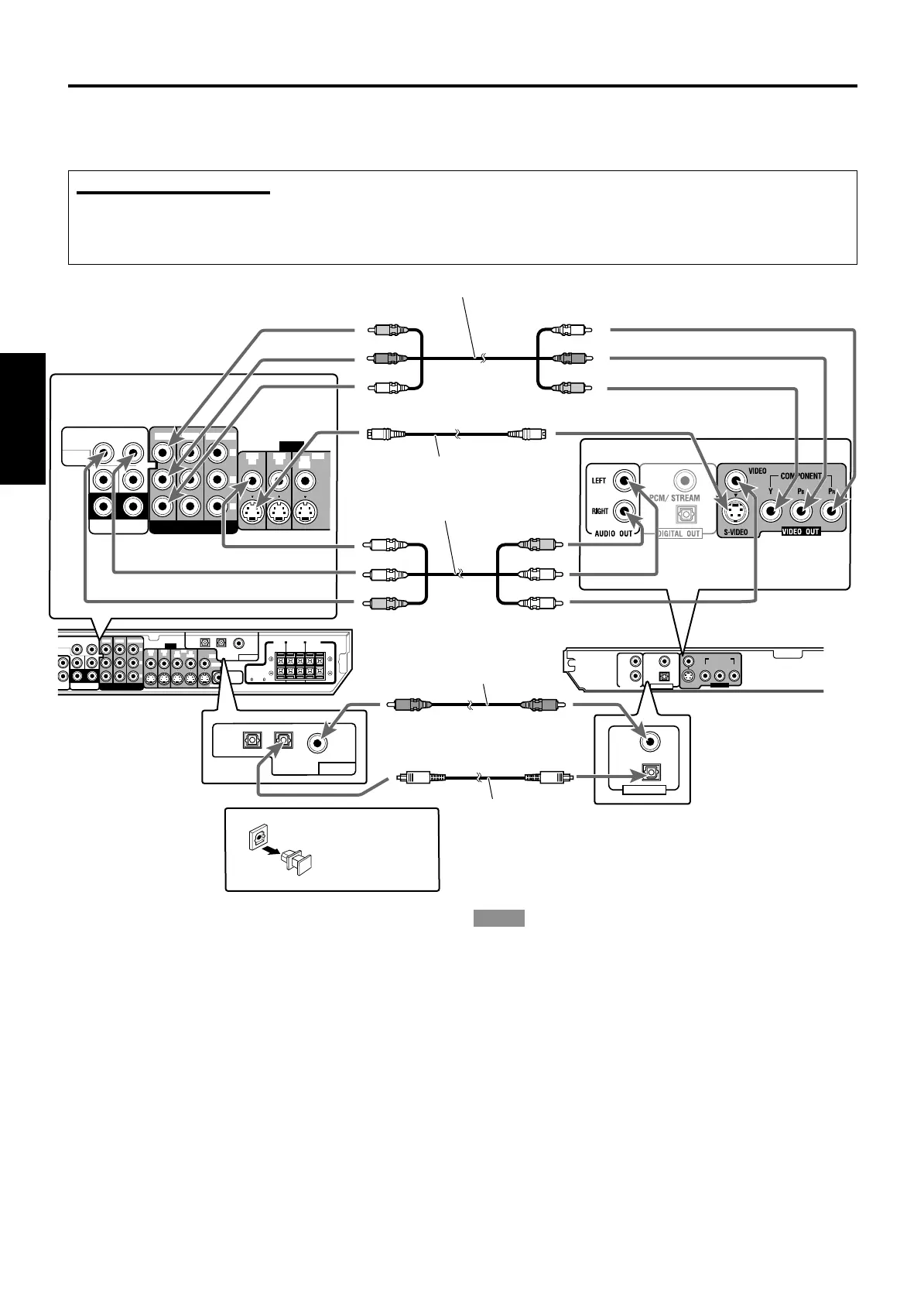

Para conectar o DVD player (XV-NK58SL)
Cabo de vídeo componente (não fornecido)
Cabo de S-vídeo (não fornecido)
Cabo coaxial digital
(fornecido: 1 cabo)
Cabo óptico digital
(não fornecido)
Antes de conectar
um cabo óptico
digital, remova o
plugue de proteção.
Cabo de áudio/vídeo
(fornecido: 1 cabo)
NOTAS
• Quando o sistema é enviado da fábrica, os terminais DIGITAL IN
destinam-se ao uso com os seguintes equipamentos:
– DIGITAL 1 (coaxial): Para o DVD Player
– DIGITAL 2 (óptico): Para o sintonizador DBS
– DIGITAL 3 (óptico): Para o sintonizador de televisão
Se você conectar outros componentes, mude o ajuste do terminal
da entrada digital (DIGITAL IN) corretamente. Consulte a seção
“Para ajustar os terminais de entrada digital (DIGITAL IN)
—DIGITAL IN” na página 20.
• Selecione o modo de entrada digital correto. Consulte a seção
“Para selecionar o modo de entrada analógico ou digital” na página
13.
• Para apreciar o som digital, é necessária uma conexão digital
óptica ou coaxial.
Conecte utilizando um
dos terminais de vídeo.
Verde
Azul Azul
Verde
Vermelho
Vermelho
Amarelo
Branco
Branco
Amarelo
Vermelho
Vermelho
PR01-08.RX-ES1&XV-NK58[UW]f.p65 5/20/03, 2:47 PM8
