Español
Primeros pasos
Cable audio/vídeo
(1 cabel suministrado)
Notas sobre la conexión de vídeo:
• Además del cable de vídeo compuesto y del cable de S-vídeo, podrá utilizar el cable de vídeo componente.
Utilizando el cable de S-vídeo o el cable de vídeo componente, podrá obtener una mejor calidad de imagen, en el orden de: compuesto
< S-vídeo < componente.
• Para ver la imagen del reproductor DVD, conecte su televisor a este receptor, utilizando un cable del mismo tipo.
Cable de vídeo componente (no suministrado)
Cable de S-vídeo (no suministrado)
Cable coaxial digital
(suministrado: 1 cable)
Cable óptico digital
(no suministrado)
VIDEO
COMPONENT VIDEO
SUBWOOFER
OUT
DIGITAL IN
DIGITAL 3
(TV)
DIGITAL 2 (DBS)
DIGITAL 1
(DVD)
DVD
IN
DVD
IN
DVD IN
FRONT
SURR (REAR)
TV
IN
RIGHT LEFT
SUB-
WOOFER
CENTER
RL
DBS IN MONITOR
OUT
DBS
IN
VCR
MONITOR OUT
VIDEO
OUT
(REC)
IN
(PLAY)
CENTER
SPEAKER
SURROUND
SPEAKERS
RIGHT LEFT RIGHT LEFT
FRONT
SPEAKERS
CAUTION:
SPEAKER
IMPEDANCE
8
~ 16
Y
P
B
P R
S-VIDEO
P R
COMPONENT
VIDEO OUT
VIDEO
YP
B
LEFT
PCM / STREAM
COAXIAL
OPTICAL
RIGHT
S-VIDEO
DIGITAL OUTAUDIO OUT
XV-NK58SL
DIGITAL IN
DIGITAL 3
(TV)
DIGITAL 2 (DBS)
DIGITAL 1
(DVD)
DIGITAL OUT
PCM / STREAM
VIDEO
COMPONENT VIDEO
DVD
IN
DVD IN DBS IN MONITOR
OUT
DBS
IN
VCR
OUT
(REC)
Y
P
B
P R
DVD
IN
FRONT
SURR (REAR)
RIGHT LEFT
SUB-
WOOFER
CENTER
RL
RX-ES1SL
Antes de conectar
un cable óptico
digital, desenchufe
la clavija protectora.

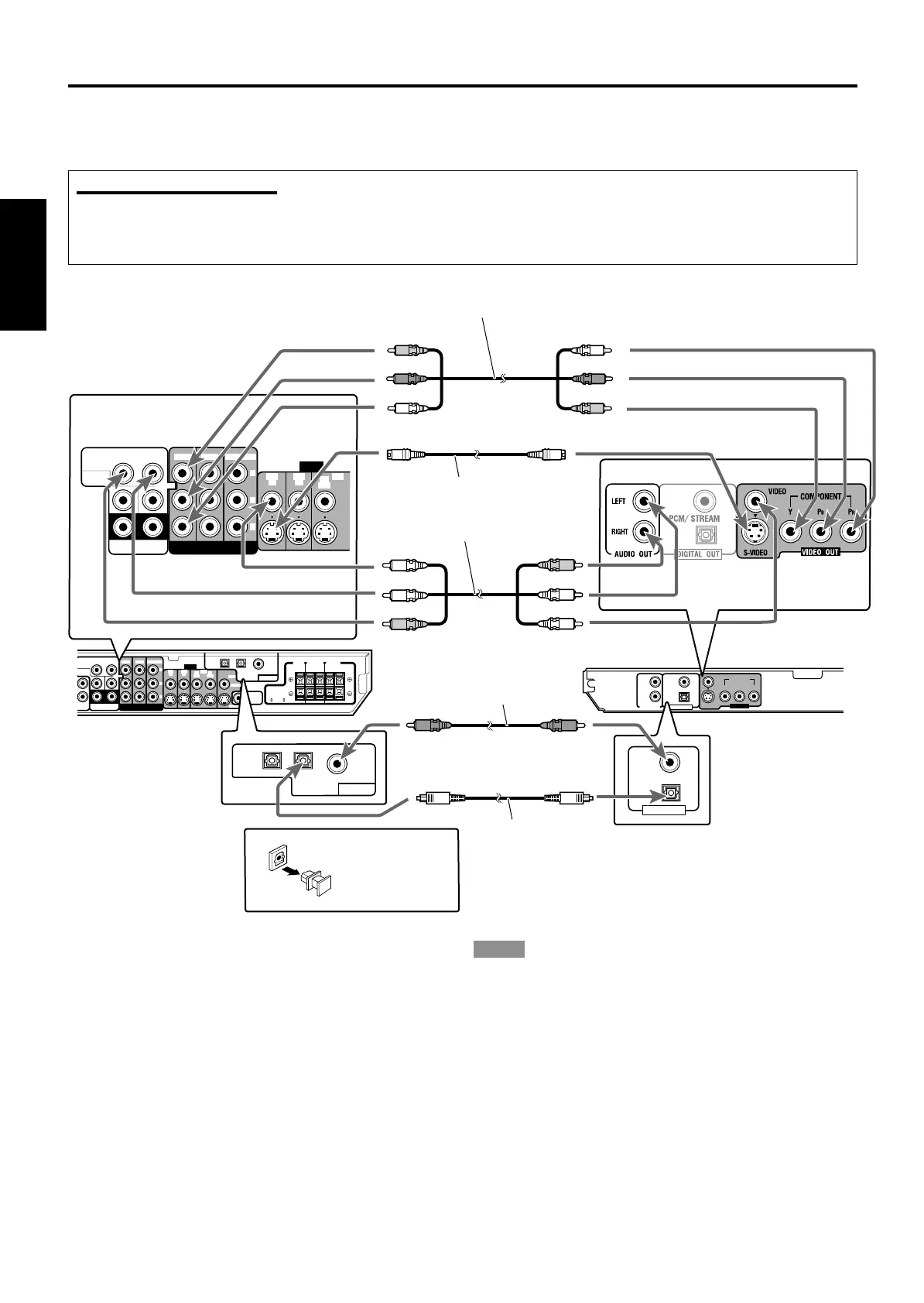

Conexión del reproductor DVD (XV-NK58SL)
Verde
Verde
Azul
Azul
Rojo
Rojo
Rojo
Rojo
BlancoBlanco
Amarillo
Amarillo
NOTAS
• La unidad se expide de fábrica con los terminales DIGITAL IN
ajustados para usar con los componentes siguientes:
– DIGITAL 1 (coaxial): Para el reproductor DVD
– DIGITAL 2 (óptico): Para el sintonizador DBS
– DIGITAL 3 (óptico): Para el sintonizador de televisor
Si desea conectar otros componentes, cambie el ajuste del
terminal de entrada digital (DIGITAL IN) de manera apropiada.
Consulte “Ajuste de los terminales de entrada digital
(DIGITAL IN)—DIGITAL IN” en la página 20.
• Seleccione correctamente el modo de entrada digital. Consulte
“Selección del modo de entrada analógica o digital” en la página
13.
• Para disfrutar del sonido digital, se requiere una conexión digital
—conexión digital óptica o conexión digital coaxial.
Conecte utilizando uno de
los terminales de vídeo
