Kemper WeldFil Compact - Page 102

DE
1502756-02 - 102 -

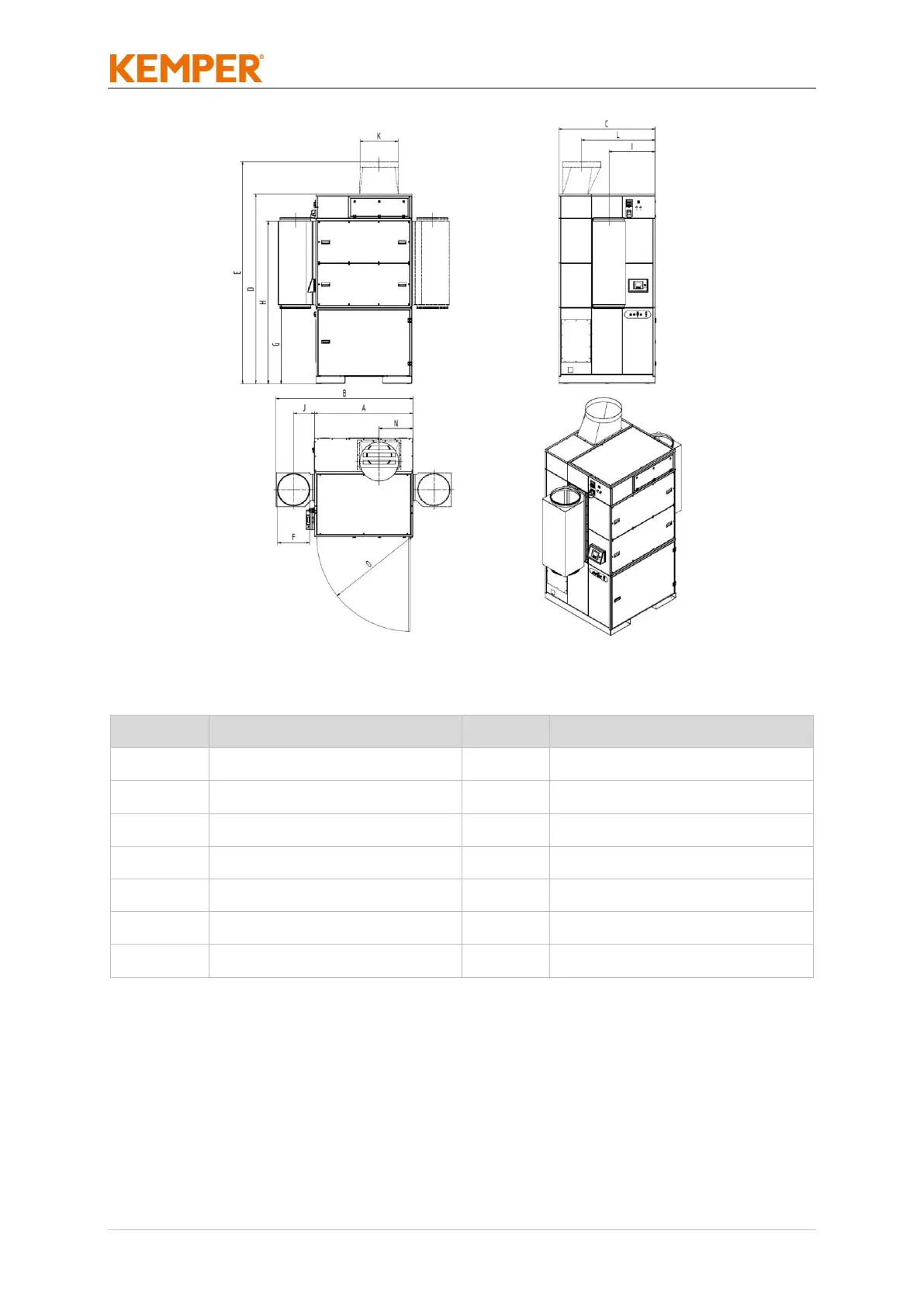

Abb. 56: Maßblatt 3475
Symbol
Abmessung
Symbol
Abmessung
A
1.413 mm
H
2.383 mm
B
1.965 mm
I
676 mm
C
1.413 mm
J
300 mm
D
2.784 mm
K
560 mm
E
3.260 mm
L
1.080 mm
F
450 mm
N
484 mm
G
1.159 mm
O
1.347 mm
Tab. 44: Maßtabelle 3475
