King-Meter KM5S–LCD User Manual

26
引线连接图

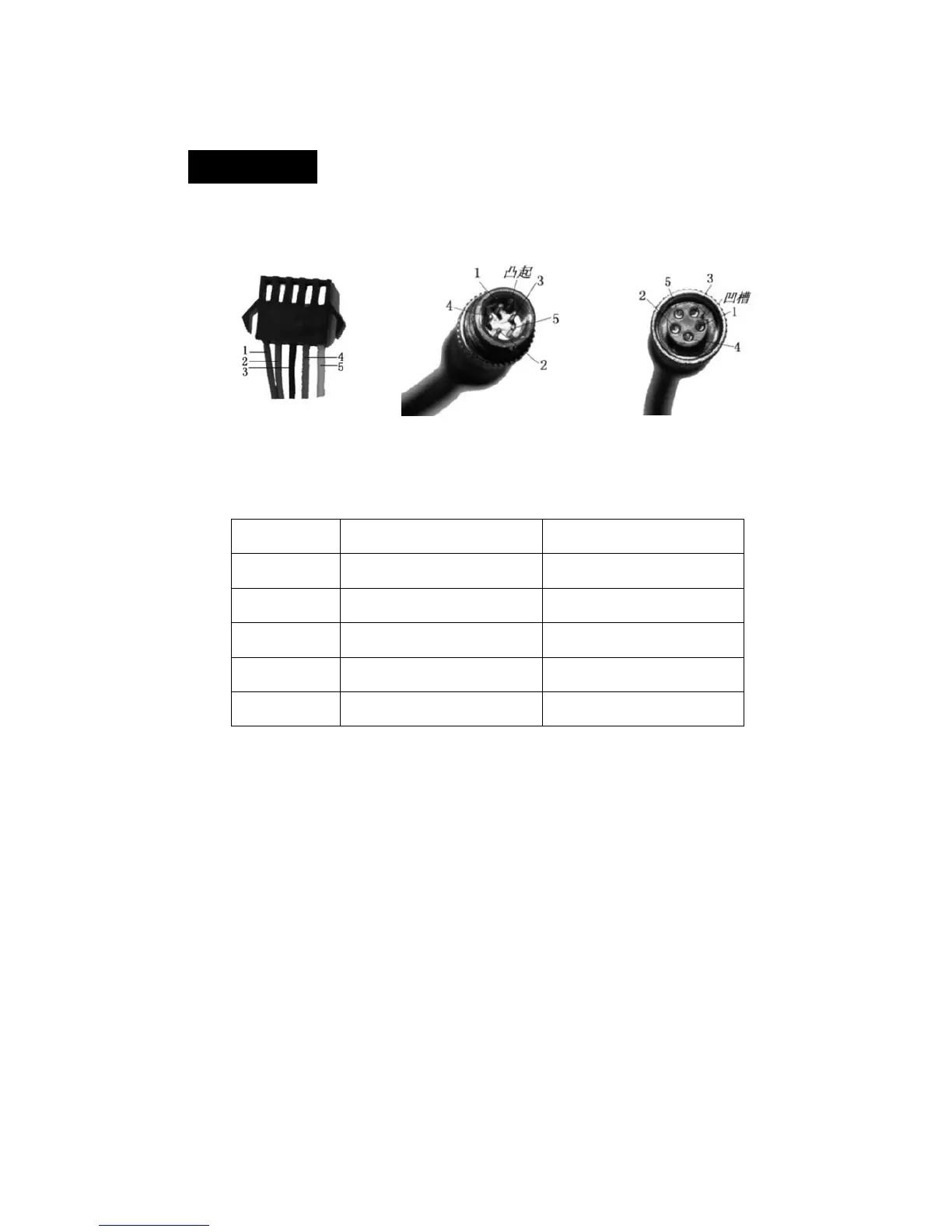

标配接插件线序
与控制器连接端 仪表出线端 对接线端
表：标配接插件线序表
标配线序
标配线颜色
功能
1
红色（VCC）
仪表电源线
2
蓝色(K)
控制器的电源控制线
3
黑色(GND)
仪表地线
4
绿色(RX)
仪表的数据接收线
5
黄色(TX)
仪表的数据发送线
注：部分产品的引线采用防水接插件，用户无法看到线束内
的引线颜色。
