S700 Safety Guide | 4 Italiano

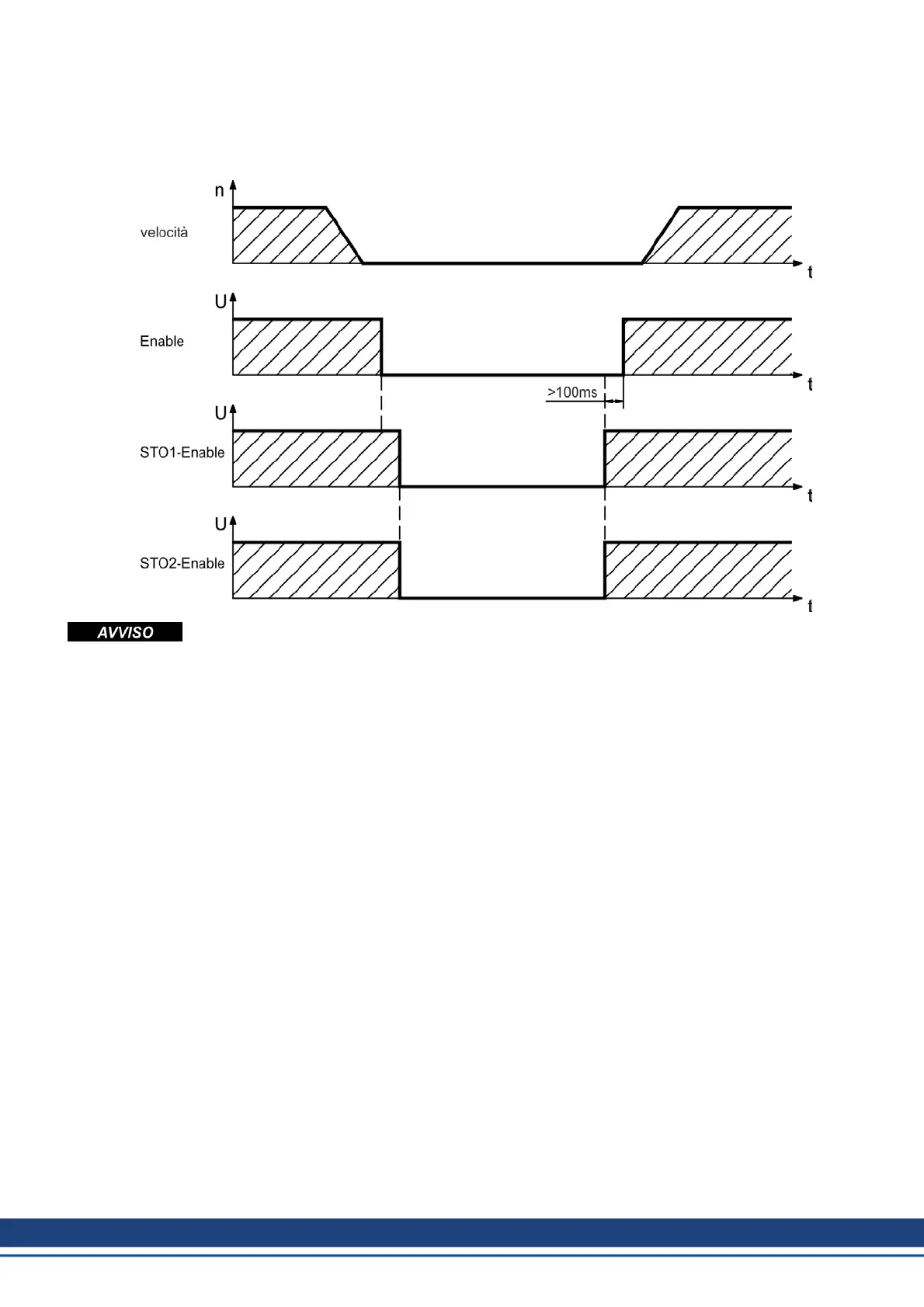

Schema dei segnali (sequenza)
Lo schema seguente illustra l'impiego del blocco riavvio STO per un arresto in sicurezza e un
funzionamento corretto del servoamplificatore.
Per frenare l’azionamento in modo controllato rispettare scrupolosamente la sequenza
funzionale indicata:
1. Frenare il servoamplificatore in modo controllato (setpoint velocità = 0 V).
2. Quando la velocità è = 0 giri/min, disattivare il S700 (Enable = 0 V).
3. Se è presente un carico sospeso, bloccare il S700meccanicamente.
4. Attivare il blocco riavvio STO (STO1-Enable e STO2-Enable = 0V)
134 Kollmorgen | wiki-kollmorgen.eu | February 2017
