S700 Safety Guide | 1 Deutsch

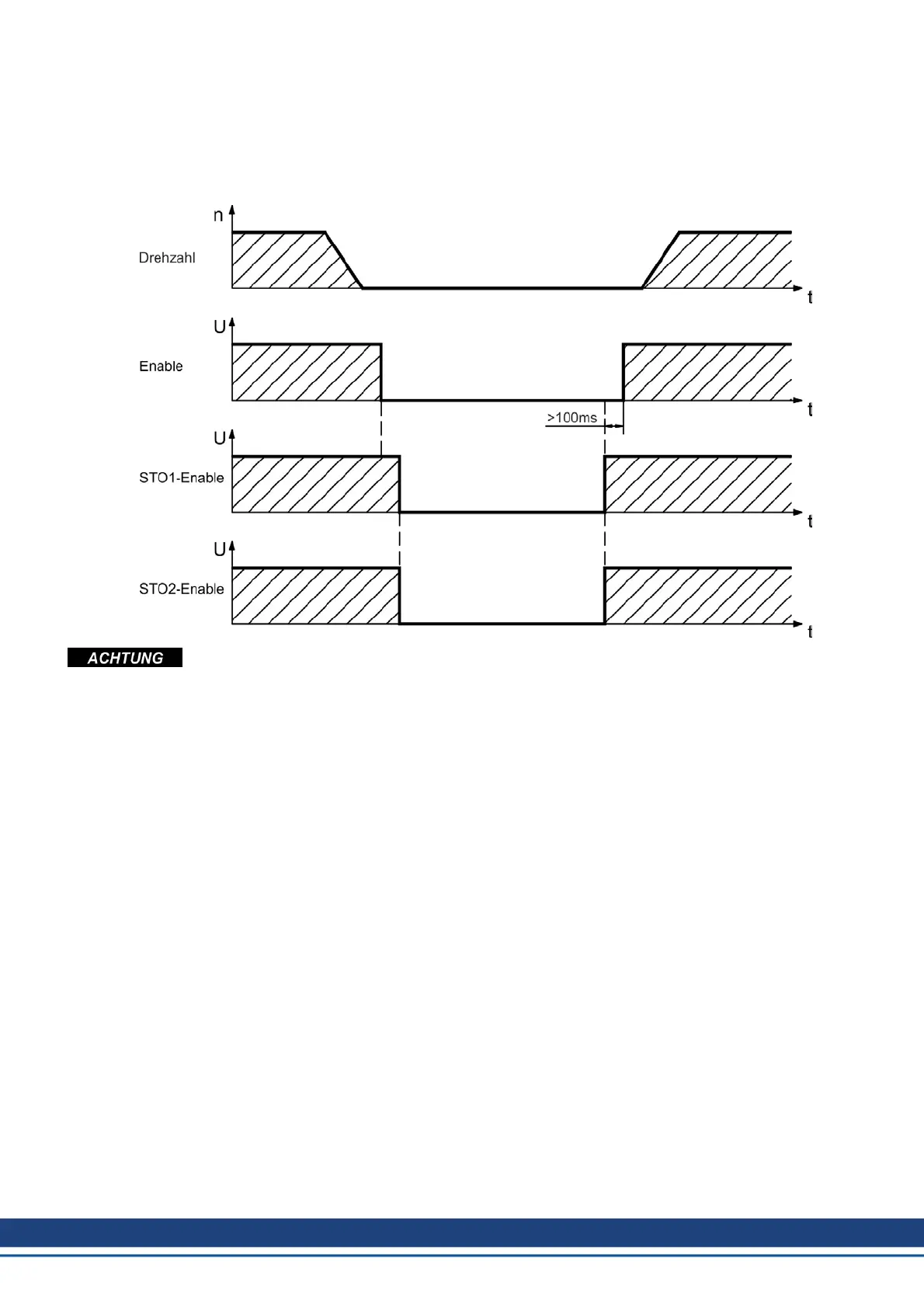

Signaldiagramm
Das Diagramm zeigt, wie die Funktion STO genutzt werden sollte, damit ein sicherer Halt
des Antriebs und fehlerfreier Betrieb des Servoverstärkers gewährleistet ist.
Die folgende Funktionsreihenfolge muss unbedingt eingehalten werden, wenn der Antrieb
kontrolliert gebremst werden soll:
1. Bremsen Sie den Verstärker kontrolliert ab (Geschwindigkeits-Sollwert = 0 V).
2. Wenn Geschwindigkeit = 0 U/min, deaktivieren Sie den Verstärker (Enable = 0 V).
3. Bei hängender Last den Antrieb zusätzlich mechanisch blockieren
4. STO ansteuern (STO1-Enable und STO2-Enable = 0V)
26 Kollmorgen | wiki-kollmorgen.eu | February 2017
