2.1 Overview of this device


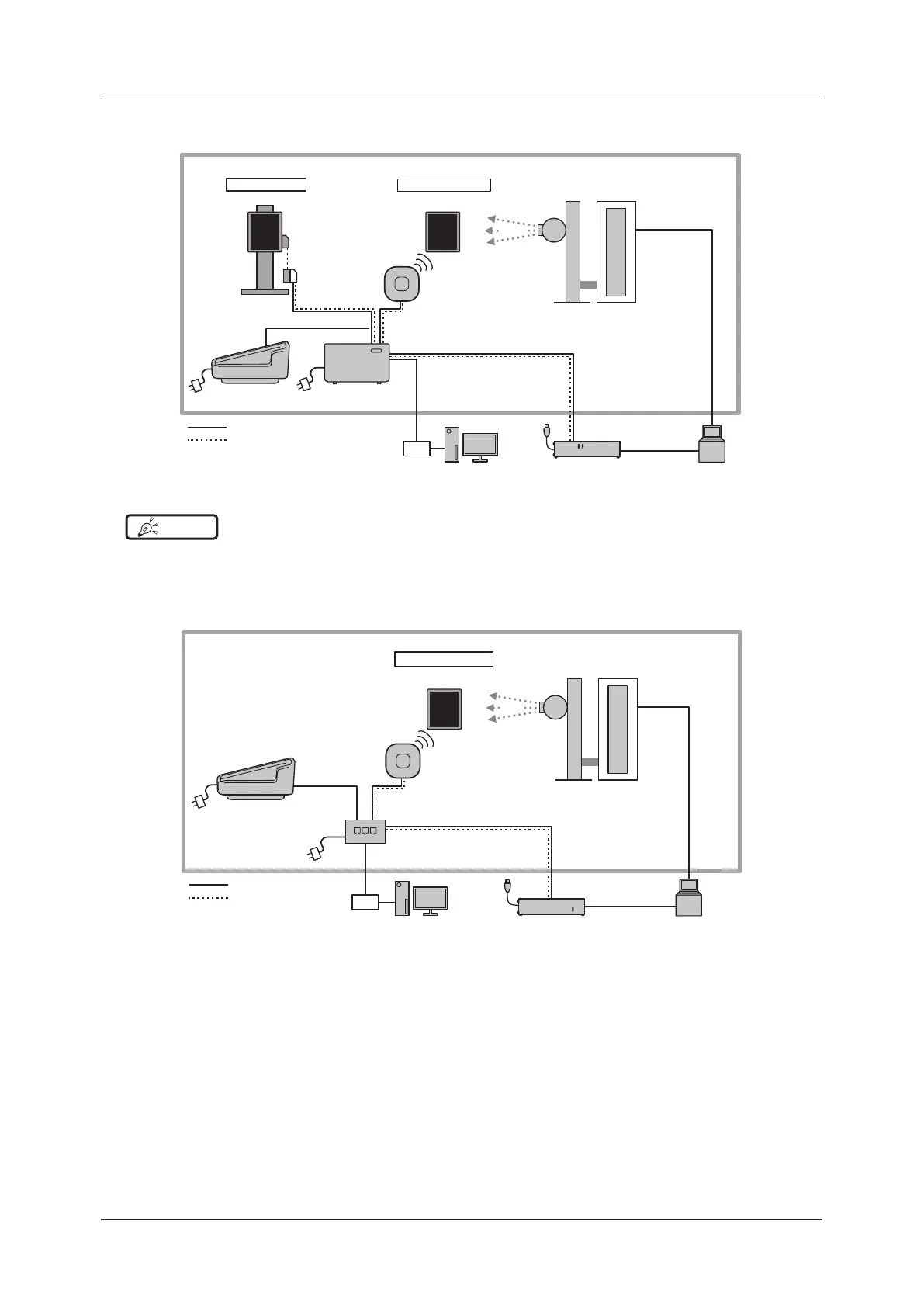

S-SRM connection example 3
(21) S-SRM
Hub
Wired connection
(1) DR Detector
Exposure room
Wireless connection
(1) DR Detector
X-ray
(2) AeroDR Interface Unit
(15) I/F Cable
(12) AeroDR
Battery Charger2
(9) AeroDR
Generator Interface Unit2
Signal relay
Power supply
X-ray device
operation pane
l
Tube
X-ray device
(17) Image processing
controller
(20) AeroDR
S-SRM Cable
(16) AeroDR
UF Cable
(14) Access Point
Wall stand
HINT
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
• The AeroDR Generator Interface Unit2 and access point can also be powered the AC adapter.
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

S-SRM connection example 4
(17) Image processing
controller
(20) AeroDR
S-SRM Cable
X-ray
Wireless connection
(1) DR Detector
Signal relay
Exposure room
Power supply
(4) Hub
(12) AeroDR
Battery Charger2
X-ray device
operation panel
Hub
Tube
X-ray device
(14) Access point
Wireless connection
(10) Generator
Interface Unit 3
(21) S-SRM
