Kubota G23 Assembly Instructions

17
DEUTSCH
[5]RAHMEN, BAUGRUPPE OBERER SACK
BTEILELISTE
BMONTAGE DES RAHMENS, OBERER
SACK

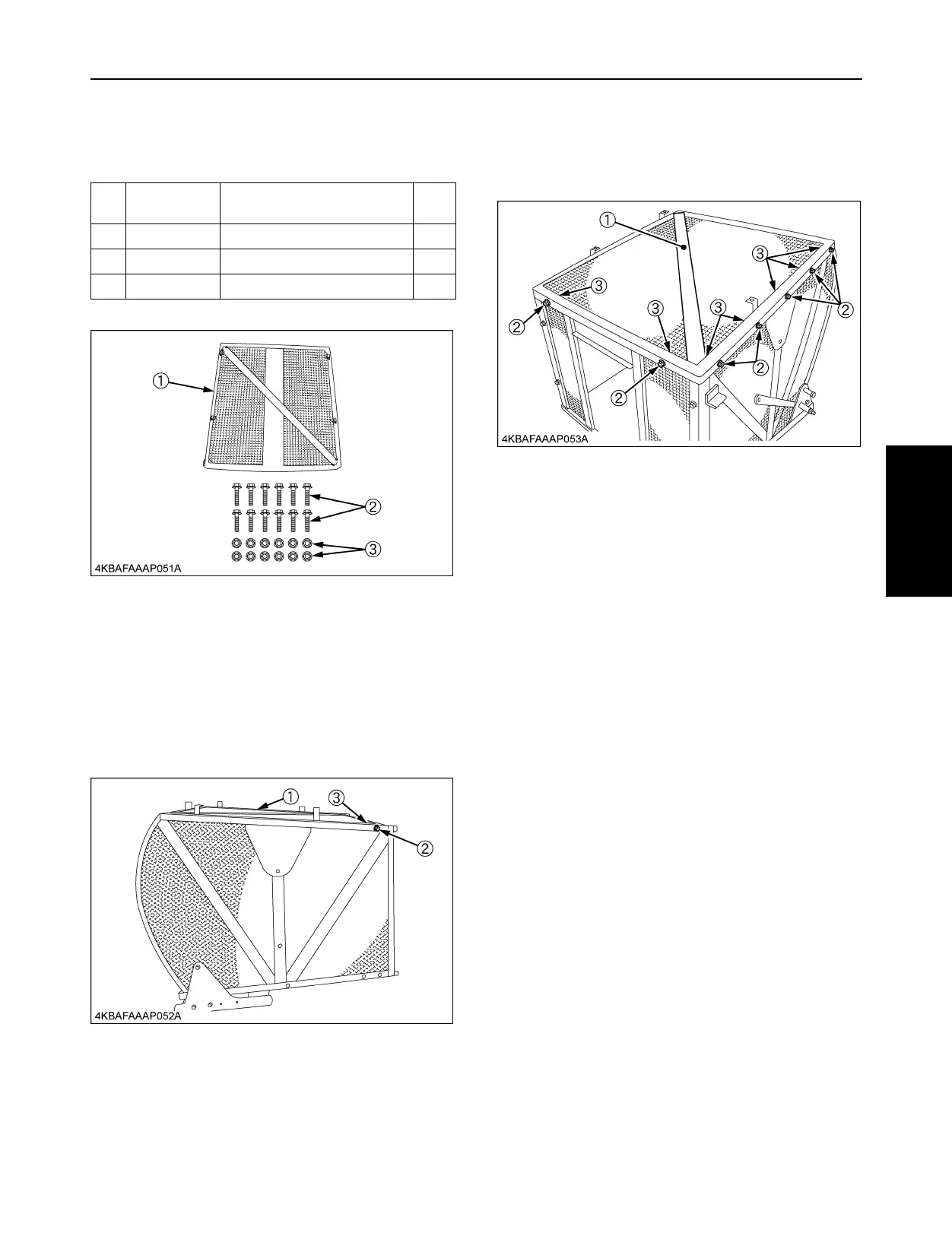

1. Setzen Sie den oberen Sackrahmen (1) auf die
Oberseite der drei Rahmensäcke.
Sichern Sie die rechte Seite mit 5 Flanschschrauben
(2) von außen.
Sichern Sie dann die 5 Flanschschrauben (2) mit 5
Flanschmuttern (3) von innen.
2. Setzen Sie 7 Flanschschrauben (2) von außen nach
innen in die linke Seite und in die Front des oberen
Sackrahmens ein. Sichern Sie sie (2) dann mit 7
Flanschmuttern (3) von innen.
Nr.
Bauteil
Nummer
BESCHREIBUNG ANZ.
(1) K6313-6373-2 OBERER SACKRAHMEN 1
(2) 01754-50835 FLANSCHSCHRAUBEN 12
(3) 02751-50080 FLANSCHMUTTERN 12
